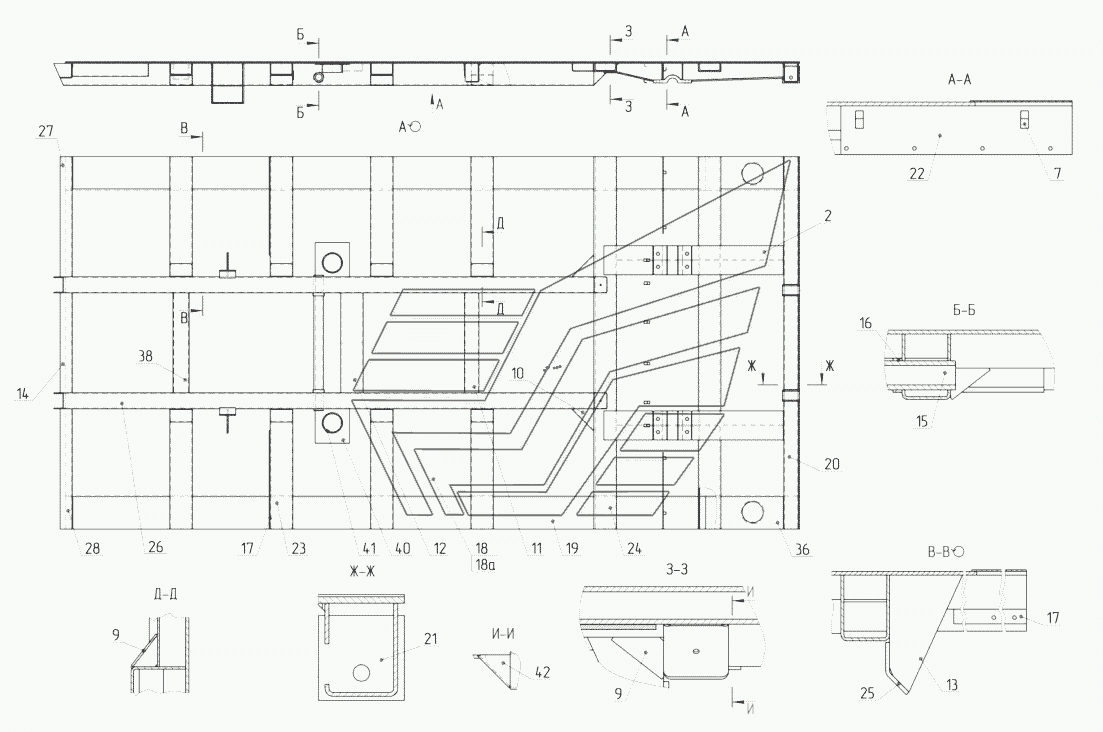

65222-8501010-16 Основание платформы НефАЗ-65222-8600052. Каталог 2018г.

65222-8500024 Платформа НефАЗ-65222-8600052 6520-8502610 Борт боковой правый НефАЗ-65222-8600052

Вид отображения:

Детали справа

По ширине экрана

2

21

22

23

24

25

26

28

36

38

40

42

20

19

18а

7

9

10

11

12

13

14

15

16

17

18

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Кронштейн опоры

Заводской номер: 65222-8501100-05 Количество на модель: 2

65222-8501100-05

2

Номер детали на чертеже:

Кронштейн крюка

Заводской номер: 6522-8505032 Количество на модель: 2

6522-8505032

2

Номер детали на чертеже:

Кронштейн уплотнителя брызговика

Заводской номер: 65222-8404332 Количество на модель: 2

65222-8404332

2

Номер детали на чертеже:

Поперечина боковая

Заводской номер: 65222-8501022 Количество на модель: 8

65222-8501022

8

Номер детали на чертеже:

Балка внутренняя задняя

Заводской номер: 65222-8501032-05 Количество на модель: 2

65222-8501032-05

2

Номер детали на чертеже:

Направляющая

Заводской номер: 65222-8501036 Количество на модель: 2

65222-8501036

2

Номер детали на чертеже:

Лонжерон основания

Заводской номер: 65222-8501042 Количество на модель: 2

65222-8501042

2

Номер детали на чертеже:

Уголок боковой

Заводской номер: 65222-8501050 Количество на модель: 2

65222-8501050

2

Номер детали на чертеже:

Лист днища боковой

Заводской номер: 65115-8501016 Количество на модель: 2

65115-8501016

2

Номер детали на чертеже:

Балка внутренняя

Заводской номер: 65201-8501024 Количество на модель: 1

65201-8501024

1

Номер детали на чертеже:

Упорная подставка

Заводской номер: 3336-8501038 Количество на модель: 2

3336-8501038

2

Номер детали на чертеже:

Заглушка лонжерона задняя

Заводской номер: 65222-8501096 Количество на модель: 2

65222-8501096

2

Номер детали на чертеже:

Балка задняя

Заводской номер: 6522-8501073 Количество на модель: 1

6522-8501073

1

Номер детали на чертеже:

Лист основания боковой

Заводской номер: 6522-8501062-10 Количество на модель: 2

6522-8501062-10

2

Номер детали на чертеже:

Лист основания

Заводской номер: 65222-8501061 Количество на модель: 1

65222-8501061

1

Номер детали на чертеже:

Скоба

Заводской номер: 42112-3724193 Количество на модель: 10

42112-3724193

10

Номер детали на чертеже:

Усилитель боковой балки

Заводской номер: 45144-8501033 Количество на модель: 8

45144-8501033

8

Номер детали на чертеже:

Косынка усилительная

Заводской номер: 6520-8501155-81 Количество на модель: 2

6520-8501155-81

2

Номер детали на чертеже:

Поперечина внутренняя

Заводской номер: 65201-8501022 Количество на модель: 1

65201-8501022

1

Номер детали на чертеже:

Балка средняя

Заводской номер: 65201-8501031 Количество на модель: 1

65201-8501031

1

Номер детали на чертеже:

Ребро

Заводской номер: 65201-8501037 Количество на модель: 2

65201-8501037

2

Номер детали на чертеже:

Уголок средний

Заводской номер: 65201-8501048 Количество на модель: 1

65201-8501048

1

Номер детали на чертеже:

Ось стабилизатора верхняя

Заводской номер: 65201-8510055-84 Количество на модель: 1

65201-8510055-84

1

Номер детали на чертеже:

Шайба

Заводской номер: 65201-8510056-84 Количество на модель: 2

65201-8510056-84

2

Номер детали на чертеже:

Пластина

Заводской номер: 6522-8404338 Количество на модель: 2

6522-8404338

2

Номер детали на чертеже:

Лист основания

Заводской номер: 6522-8501061 Количество на модель: 1

6522-8501061

1

Номер детали на чертеже:

Упорное кольцо

Заводской номер: 3336-8501039 Количество на модель: 2

3336-8501039

2
