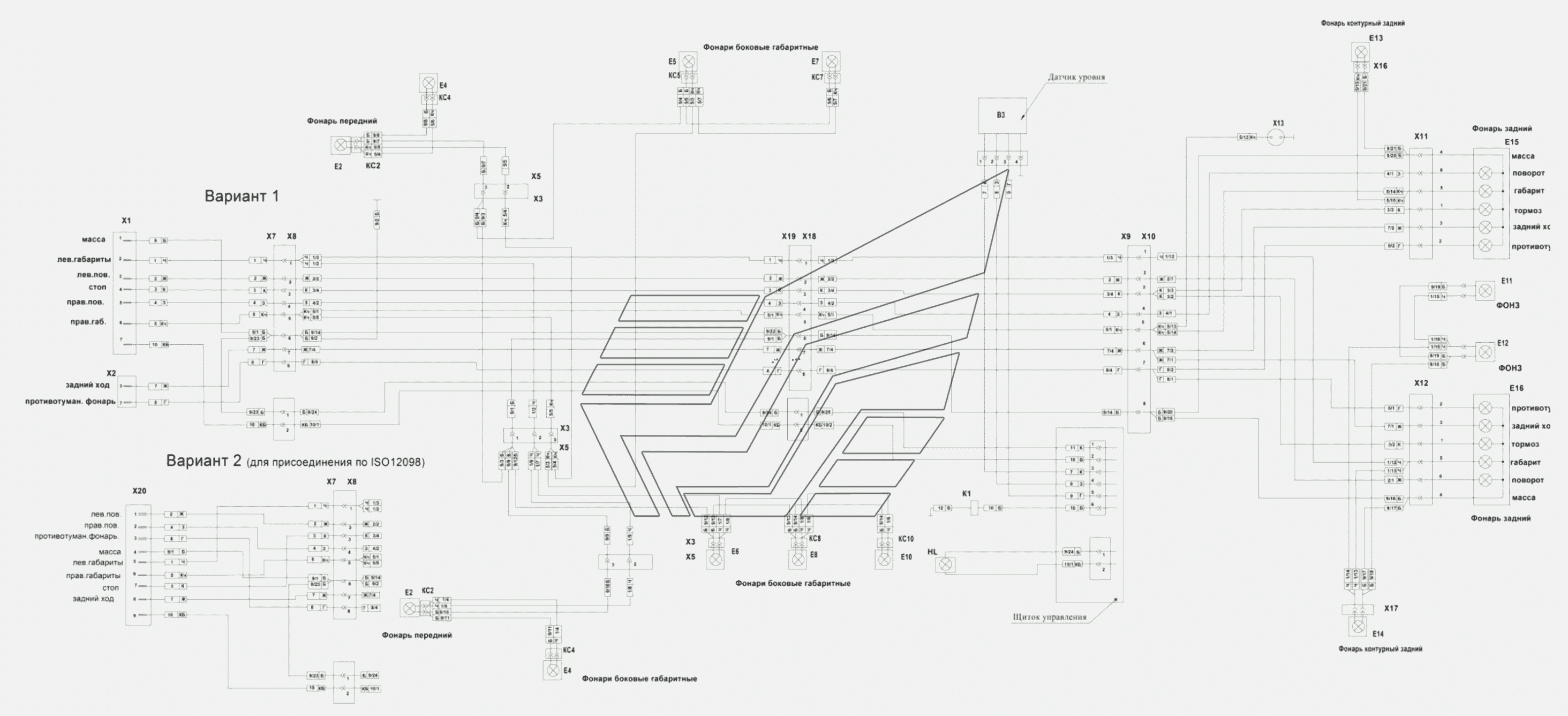

8602-3700020 Э4-04 Схема электрическая соединений НефАЗ-8602-10-04. Каталог 2014г.

8602-3700050-04 Установка электрооборудования НефАЗ-8602-10-04 9334-3716020 Установка задних фонарей НефАЗ-8602-10-04

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вилка СНЦ 124

Заводской номер: ВилкаСНЦ124 Количество на модель: 1
ВилкаСНЦ124
1

Номер детали на чертеже:

Фонарь

Заводской номер: Фонарь Количество на модель: 2
Фонарь
2

Номер детали на чертеже:

Электропневмоклапан КЭМ

Заводской номер: КЭМ Количество на модель:
КЭМ

Номер детали на чертеже:

Вилка СНЦ 125

Заводской номер: ВилкаСНЦ125 Количество на модель: 1
ВилкаСНЦ125
1

Номер детали на чертеже:

Колодка

Заводской номер: Колодка Количество на модель: 2
Колодка
2

Номер детали на чертеже:

Разъем гнездовой двухконтактный 282080-1

Заводской номер: 282080-1 Количество на модель: 2
282080-1
2

Номер детали на чертеже:

Соединитель

Заводской номер: Соединитель Количество на модель: 1
Соединитель
1

Номер детали на чертеже:

Розетка штепсельная

Заводской номер: ПС400 Количество на модель: 1
ПС400
1

Номер детали на чертеже:

15 контактная вилка

Заводской номер: Вилка Количество на модель:
Вилка

Номер детали на чертеже:

Освещение арматурного ящика

Заводской номер: Освещение Количество на модель:
Освещение
