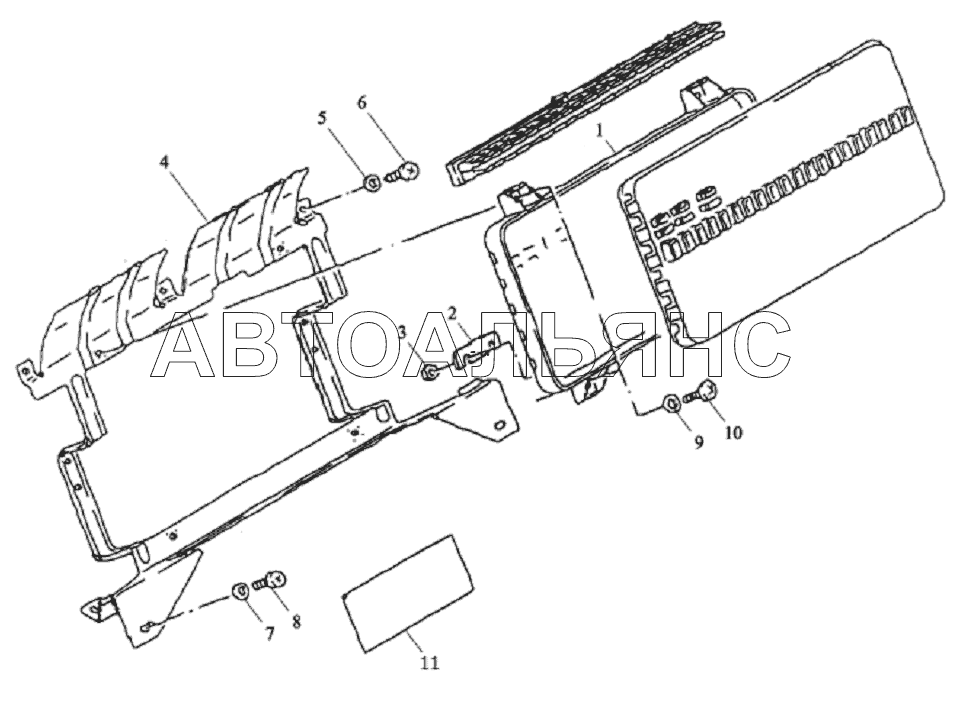

CENTER ELECTRIC PANEL 2 Shacman SX3316DR366 (F2000). Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
3
4
4
5
6
7
7
8
10
11
1

Номер детали на чертеже:

1

Панель

Заводской номер: 81.25444.6060 Количество на модель: 1
81.25444.6060
1
084067
SHACMAN
DZ9100586400 81.25444.6060
Код: 084067
Артикул: DZ9100586400, 81.25444.6060
Производитель: SHACMAN
2

Номер детали на чертеже:

2

Соединительная пластина

Заводской номер: 81.25908.0010 Количество на модель: 1
81.25908.0010
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: Q340B05 Количество на модель: 2
Q340B05
2
3

Номер детали на чертеже:

3

Шайба пружинная

Заводской номер: Q40305 Количество на модель: 1
Q40305
1
4

Номер детали на чертеже:

4

Bracket Assembly Flat washer

Заводской номер: DZ95189583640 Количество на модель: 1
DZ95189583640
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: DZ95189583650 Количество на модель: 1
DZ95189583650
1
5

Номер детали на чертеже:

5

Шайба 8х16х2-SТ-А3С

Заводской номер: Q40106 Количество на модель: 4
Q40106
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: Q2714813 Количество на модель: 4
Q2714813
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: Q40206 Количество на модель: 4
Q40206
4
7

Номер детали на чертеже:

7

Пластина-фиксатор SТ4,8-2-МАN183-В1

Заводской номер: 06.13189.0099 Количество на модель: 4
06.13189.0099
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: Q2140616 Количество на модель: 4
Q2140616
4
10

Номер детали на чертеже:

10

Винт

Заводской номер: Q2540820 Количество на модель: 4
Q2540820
4
11

Номер детали на чертеже:

11

Защитная пластина

Заводской номер: 81.61460.2036 Количество на модель: 4
81.61460.2036
4
