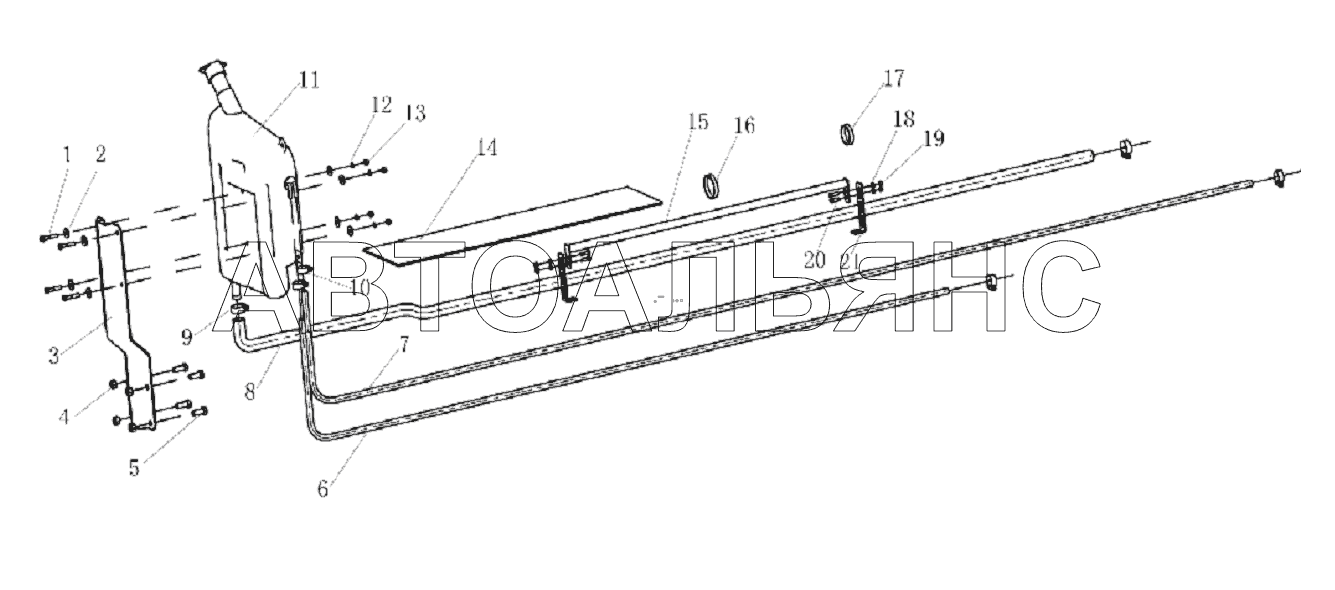

EXPANSION BOX SYSTEM Shacman SX3316DR366 (F2000). Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
1

Номер детали на чертеже:

1

Болт

Заводской номер: Q150B0840 Количество на модель: 4
Q150B0840
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: Q40208 Количество на модель: 8
Q40208
8
3

Номер детали на чертеже:

3

Кронштейн расширительного бачка

Заводской номер: DZ9114530361 Количество на модель: 1
DZ9114530361
1
3

Номер детали на чертеже:

3

Кронштейн расширительного бачка

Заводской номер: DZ9114530362 Количество на модель: 1
DZ9114530362
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: Q33212 Количество на модель: 4
Q33212
4
5

Номер детали на чертеже:

5

Болт

Заводской номер: Q150B1230TF2 Количество на модель: 4
Q150B1230TF2
4
TS95698707
SHACMAN
Q150B1230TF2
Код: TS95698707
Артикул: Q150B1230TF2,
Производитель: SHACMAN
6

Номер детали на чертеже:

6

Hose

Заводской номер: 199100530125 Количество на модель: 1
199100530125
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 199114530428 Количество на модель: 1
199114530428
1
8

Номер детали на чертеже:

8

Шланг

Заводской номер: 116100840031 Количество на модель: 1
116100840031
1
8

Номер детали на чертеже:

8

Трубка подвода

Заводской номер: DZ1643840011 Количество на модель: 1
DZ1643840011
1
9

Номер детали на чертеже:

9

Clip

Заводской номер: 190003989301 Количество на модель: 2
190003989301
2
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 190003989300 Количество на модель: 4
190003989300
4
11

Номер детали на чертеже:

11

Расширительный бачок в сборе

Заводской номер: DZ9114530260 Количество на модель: 1
DZ9114530260
1
TS08824889
SHACMAN
DZ9114530260
Код: TS08824889
Артикул: DZ9114530260,
Производитель: SHACMAN
12

Номер детали на чертеже:

12

Шайба пружинная

Заводской номер: Q40308 Количество на модель: 4
Q40308
4
118775
SHACMAN
Q40308
Производитель: SHACMAN
13

Номер детали на чертеже:

13

Гайка

Заводской номер: Q340B08 Количество на модель: 4
Q340B08
4
113745
SHACMAN
Q340B08
Производитель: SHACMAN
14

Номер детали на чертеже:

14

Protecting jacket

Заводской номер: DZ9112360041 Количество на модель: 1
DZ9112360041
1
15

Номер детали на чертеже:

15

Bracket assembly

Заводской номер: DZ95259534009 Количество на модель: 1
DZ95259534009
1
15

Номер детали на чертеже:

15

Bracket assembly

Заводской номер: DZ95259534004 Количество на модель: 1
DZ95259534004
1
16

Номер детали на чертеже:

16

Лента крепления

Заводской номер: 190003171356 Количество на модель: 6
190003171356
6
17

Номер детали на чертеже:

17

Хомут

Заводской номер: 190003171697 Количество на модель: 6
190003171697
6
18

Номер детали на чертеже:

18

Шайба 8х16х2-SТ-А3С

Заводской номер: Q40106 Количество на модель: 4
Q40106
4
19

Номер детали на чертеже:

19

Шайба стопорная

Заводской номер: Q33206 Количество на модель: 4
Q33206
4
20

Номер детали на чертеже:

20

Hex.screw

Заводской номер: Q150B0620 Количество на модель: 4
Q150B0620
4
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 188000360083 Количество на модель: 2
188000360083
2
21

Номер детали на чертеже:

21

Bracket assembly

Заводской номер: DZ13241841502 Количество на модель: 2
DZ13241841502
2
