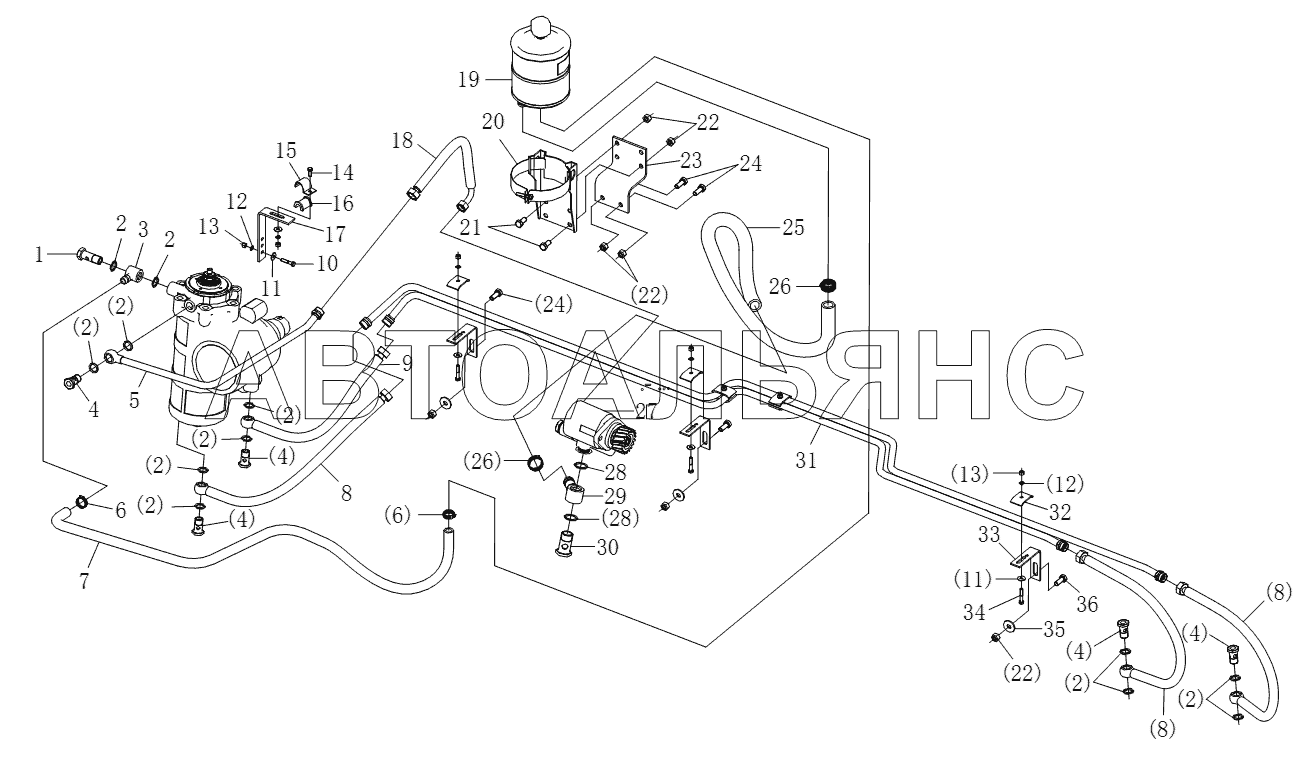

STEERING HYDRAULIC DEVICE Shacman SX3316DR366 (F2000). Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 250-3408017 Количество на модель: 1
250-3408017
1
2

Номер детали на чертеже:

2

Seal-washer

Заводской номер: DZ91189470114 Количество на модель: 12
DZ91189470114
12
3

Номер детали на чертеже:

3

Соединение

Заводской номер: DZ9100470013 Количество на модель: 1
DZ9100470013
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 190003962632 Количество на модель: 5
190003962632
5
5

Номер детали на чертеже:

5

Delivery line

Заводской номер: DZ93319470013 Количество на модель: 1
DZ93319470013
1
6

Номер детали на чертеже:

6

Clip

Заводской номер: 190003989336 Количество на модель: 2
190003989336
2
7

Номер детали на чертеже:

7

Rubber hose

Заводской номер: DZ9100470141 Количество на модель: 1
DZ9100470141
1
7

Номер детали на чертеже:

7

Spring jacket

Заводской номер: DZ93259470037 Количество на модель: 1
DZ93259470037
1
8

Номер детали на чертеже:

8

Полиуретановый шланг в сборе

Заводской номер: DZ91189470003 Количество на модель: 3
DZ91189470003
3
9

Номер детали на чертеже:

9

Полиуретановый шланг в сборе

Заводской номер: DZ91189470004 Количество на модель: 1
DZ91189470004
1
10

Номер детали на чертеже:

10

Hex screw

Заводской номер: Q150B0635TF2 Количество на модель: 3
Q150B0635TF2
3
11

Номер детали на чертеже:

11

Шайба 8х16х2-SТ-А3С

Заводской номер: Q40106 Количество на модель: 4
Q40106
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Q40206 Количество на модель: 2
Q40206
2
13

Номер детали на чертеже:

13

Шайба стопорная

Заводской номер: Q33206 Количество на модель: 5
Q33206
5
14

Номер детали на чертеже:

14

Hex.screw

Заводской номер: Q150B0620 Количество на модель: 2
Q150B0620
2
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 138091360181 Количество на модель: 1
138091360181
1
16

Номер детали на чертеже:

16

Резиновый шланг

Заводской номер: 161000060211 Количество на модель: 1
161000060211
1
17

Номер детали на чертеже:

17

Bracket

Заводской номер: 199000360315 Количество на модель: 1
199000360315
1
18

Номер детали на чертеже:

18

Трубка высокого давления

Заводской номер: DZ9100470108 Количество на модель: 1
DZ9100470108
1
TS16169805
SHACMAN
DZ9100470108
Код: TS16169805
Артикул: DZ9100470108,
Производитель: SHACMAN
19

Номер детали на чертеже:

19

Oil container assy

Заводской номер: DZ95309470004 Количество на модель: 1
DZ95309470004
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: Q150B1020 Количество на модель: 2
Q150B1020
2
22

Номер детали на чертеже:

22

Гайка

Заводской номер: Q33210 Количество на модель: 5
Q33210
5
23

Номер детали на чертеже:

23

Bracket

Заводской номер: DZ95259470023 Количество на модель: 1
DZ95259470023
1
TS85233895
SHACMAN
DZ95259470023
Код: TS85233895
Артикул: DZ95259470023,
Производитель: SHACMAN
24

Номер детали на чертеже:

24

Hex screw

Заводской номер: Q150B1030TF2 Количество на модель: 2
Q150B1030TF2
2
25

Номер детали на чертеже:

25

Hose

Заводской номер: DZ9100470085 Количество на модель: 1
DZ9100470085
1
25

Номер детали на чертеже:

25

Spring jacket

Заводской номер: DZ9100470039 Количество на модель: 1
DZ9100470039
1
26

Номер детали на чертеже:

26

Clip

Заводской номер: 190003989301 Количество на модель: 2
190003989301
2
27

Номер детали на чертеже:

27

Hydraulic pump

Заводской номер: DZ9100130045 Количество на модель: 1
DZ9100130045
1
28

Номер детали на чертеже:

28

Шайба уплотнительная

Заводской номер: 190003098031 Количество на модель: 1
190003098031
1
29

Номер детали на чертеже:

29

Гайка-штуцер

Заводской номер: 199100470076 Количество на модель: 1
199100470076
1
863001
SHACMAN
199100470076
Код: 863001
Артикул: 199100470076,
Производитель: SHACMAN
30

Номер детали на чертеже:

30

Болт

Заводской номер: 190003962651 Количество на модель: 5
190003962651
5
31

Номер детали на чертеже:

31

Delivery line

Заводской номер: DZ95319470041 Количество на модель: 1
DZ95319470041
1
32

Номер детали на чертеже:

32

Pipe clamp

Заводской номер: 118800730187 Количество на модель: 3
118800730187
3
33

Номер детали на чертеже:

33

Bracket

Заводской номер: 188000360083 Количество на модель: 2
188000360083
2
35

Номер детали на чертеже:

35

Шайба

Заводской номер: Q40210 Количество на модель: 3
Q40210
3
36

Номер детали на чертеже:

36

Болт

Заводской номер: Q150B1030 Количество на модель: 1
Q150B1030
1
36

Номер детали на чертеже:

36

Bracket

Заводской номер: DZ9118470031 Количество на модель: 2
DZ9118470031
2
