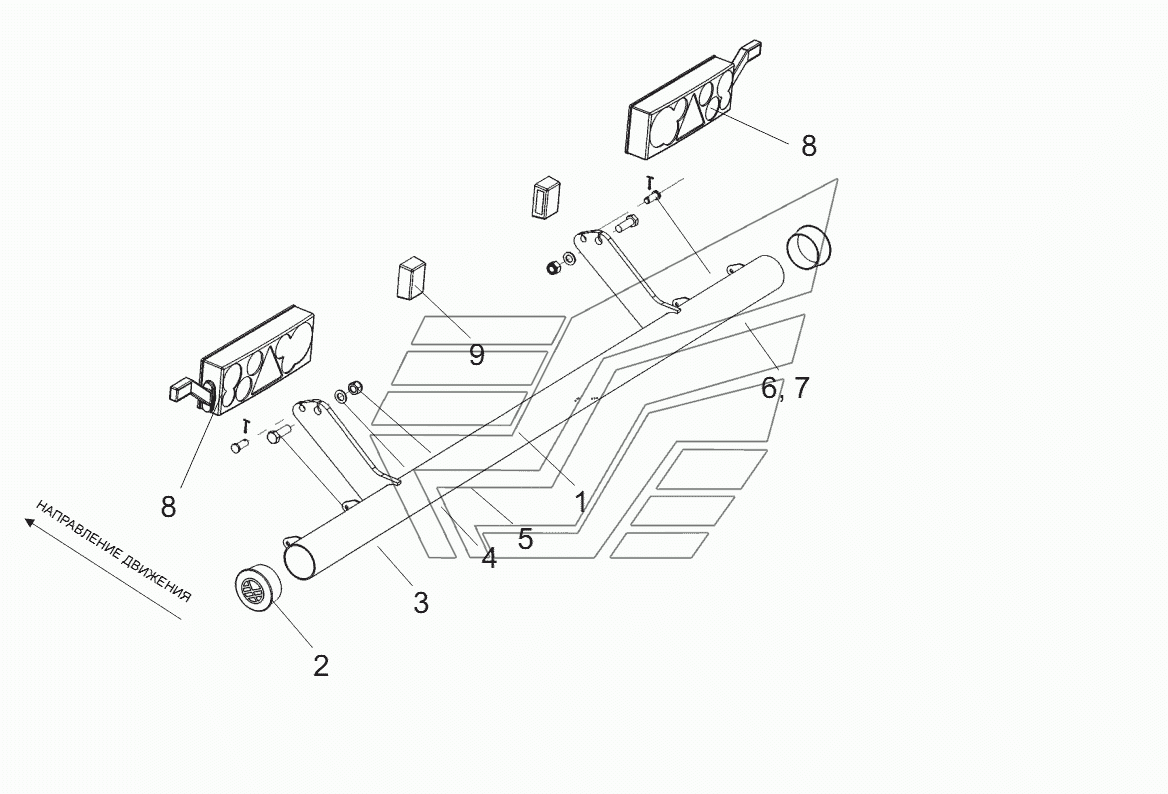

Заднее защитное устройство Тонар-952302. Каталог c 11.2014г.

Крыло заднее 9523-3102010-10 Тонар-952302 Схема принципиальная Тонар-952302

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Балка задняя

Заводской номер: 952371-2801510 Количество на модель: 1
952371-2801510
1
2

Номер детали на чертеже:

2

Заглушка 9746-2804002

Заводской номер: 4591254376 Количество на модель: 2
4591254376
2
3

Номер детали на чертеже:

3

Болт М20х70 класс прочности 8,8

Заводской номер: 1282000625 Количество на модель: 2
1282000625
2
4

Номер детали на чертеже:

4

Шайба 20

Заводской номер: 1286010020 Количество на модель: 2
1286010020
2
5

Номер детали на чертеже:

5

Гайка М20 самоконтрящаяся

Заводской номер: 1282000622 Количество на модель: 2
1282000622
2
6

Номер детали на чертеже:

6

Палец

Заводской номер: 8579-2804201 Количество на модель: 2
8579-2804201
2
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 8579-2804202 Количество на модель: 2
8579-2804202
2
8

Номер детали на чертеже:

8

Фонарь задний

Заводской номер: 4573317601 Количество на модель: 2
4573317601
2
9

Номер детали на чертеже:

9

Фонарь освещения номерного знака

Заводской номер: 4573317707 Количество на модель: 2
4573317707
2
