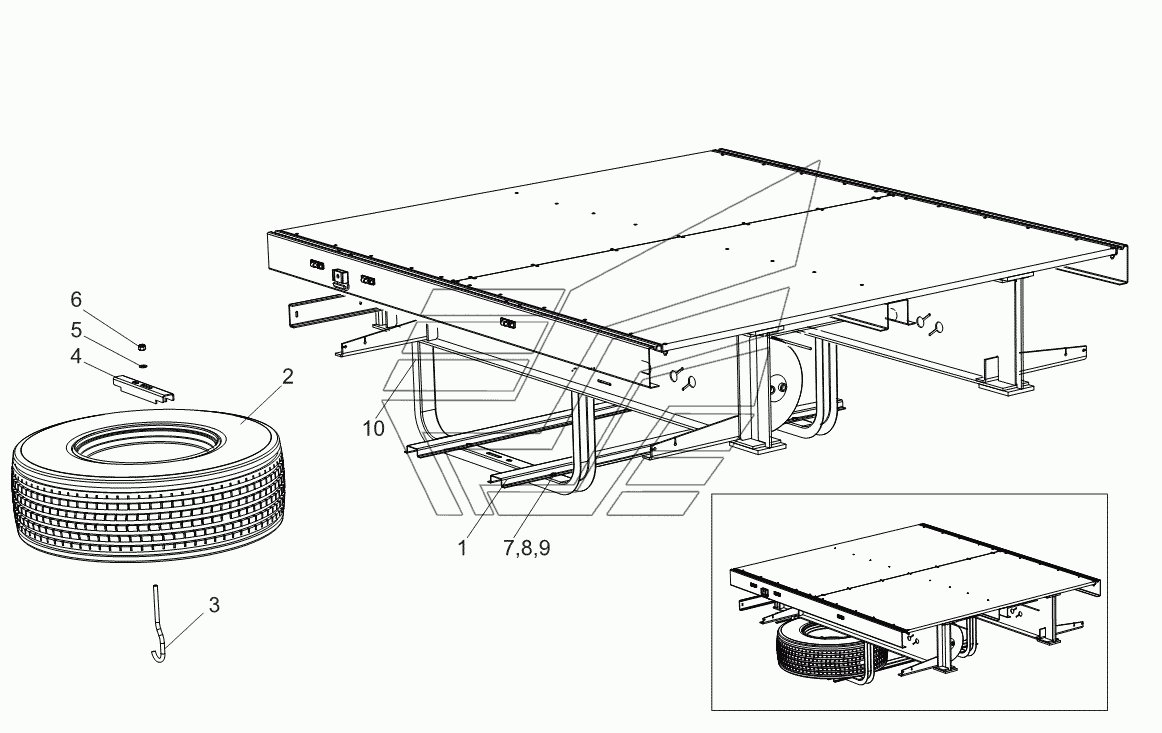

Установка запасного колеса Тонар-97461. Каталог с 01.2013г.

Передний щит 97461-5302570 Тонар-97461 Колесо в сборе 9746-3107010 Тонар-97461

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Балка

Заводской номер: ПТЦ-3105502 Количество на модель: 2
ПТЦ-3105502
2
2

Номер детали на чертеже:

2

Колесо в сборе

Заводской номер: 9746-3107010 Количество на модель: 1
9746-3107010
1
3

Номер детали на чертеже:

3

Крюк

Заводской номер: 9746-3105503 Количество на модель: 1
9746-3105503
1
4

Номер детали на чертеже:

4

Швеллер

Заводской номер: 9746-3105524 Количество на модель: 1
9746-3105524
1
5

Номер детали на чертеже:

5

Шайба 16

Заводской номер: 1286010016 Количество на модель: 1
1286010016
1
6

Номер детали на чертеже:

6

Гайка М16 самостопорящаяся

Заводской номер: 1283000116 Количество на модель: 1
1283000116
1
7

Номер детали на чертеже:

7

Болт М10х25

Заводской номер: 1282001020 Количество на модель: 8
1282001020
8
8

Номер детали на чертеже:

8

Шайба 10

Заводской номер: 1286010010 Количество на модель: 8
1286010010
8
9

Номер детали на чертеже:

9

Гайка М10 самостопорящаяся

Заводской номер: 1283000110 Количество на модель: 8
1283000110
8
10

Номер детали на чертеже:

10

Швеллер

Заводской номер: 9746-3105561-90 Количество на модель: 2
9746-3105561-90
2
