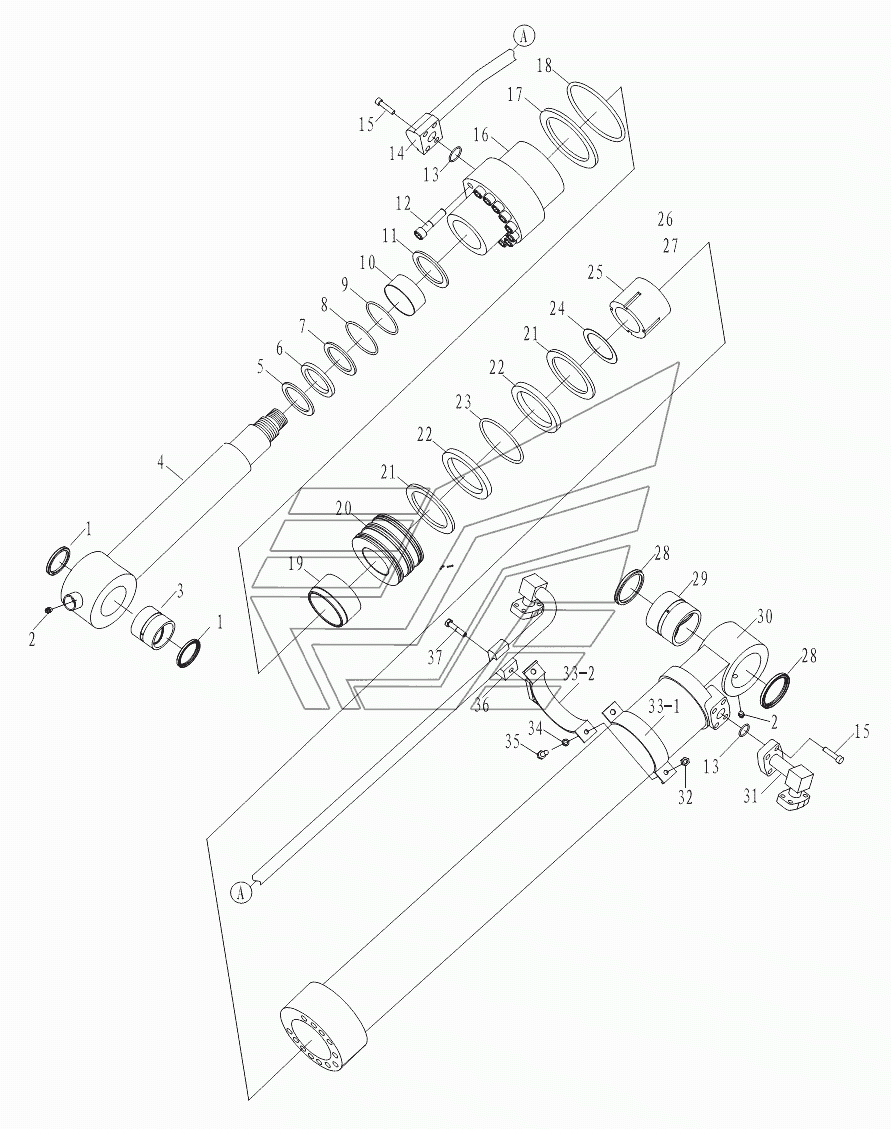

Цилиндр ковшовый W-17-00053 Амкодор-3225. Каталог 2018г.

Цилиндр рукояти Амкодор-3225 Рабочее оборудование Амкодор-3225

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

24

25

26

27

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пыльник

Заводской номер: ME8 Количество на модель: 2

ME8

2

2

Номер детали на чертеже:

2

Маслёнка

Заводской номер: GB1152-89 Количество на модель: 2

GB1152-89

2

3

Номер детали на чертеже:

3

Втулка дистанционная

Заводской номер: Втулка95x80x81 Количество на модель: 1

Втулка95x80x81

1

4

Номер детали на чертеже:

4

Тяга в сборе

Заводской номер: 10071.0003Y.100 Количество на модель: 1

10071.0003Y.100

1

5

Номер детали на чертеже:

5

Кольцо опорное

Заводской номер: Q/HL06-2006 Количество на модель: 1

Q/HL06-2006

1

6

Номер детали на чертеже:

6

Пыльник

Заводской номер: DKBI80 Количество на модель: 1

DKBI80

1

7

Номер детали на чертеже:

7

Кольцо опорное

Заводской номер: Кольцо95x80x3 Количество на модель: 1

Кольцо95x80x3

1

8

Номер детали на чертеже:

8

Уплотнение штоковое

Заводской номер: IDI80 Количество на модель: 1

IDI80

1

9

Номер детали на чертеже:

9

Кольцевой амотизатор

Заводской номер: HBY80 Количество на модель: 1

HBY80

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: MB8030 Количество на модель: 1

MB8030

1

11

Номер детали на чертеже:

11

Кольцо опорное

Заводской номер: Q/HL23-2009 Количество на модель: 1

Q/HL23-2009

1

12

Номер детали на чертеже:

12

Болтовое соединение

Заводской номер: GB70.1-85 Количество на модель: 12

GB70.1-85

12

13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 2-217 Количество на модель: 2

2-217

2

14

Номер детали на чертеже:

14

Труба в сборе

Заводской номер: 10071.0003Y.300 Количество на модель: 1

10071.0003Y.300

1

16

Номер детали на чертеже:

16

Крышка

Заводской номер: Q/HL01-2009 Количество на модель: 1

Q/HL01-2009

1

17

Номер детали на чертеже:

17

Кольцо опорное

Заводской номер: Кольцо120x114.5x1.5 Количество на модель: 1

Кольцо120x114.5x1.5

1

18

Номер детали на чертеже:

18

Кольцо уплотнительное

Заводской номер: 2-245 Количество на модель: 1

2-245

1

19

Номер детали на чертеже:

19

Кольцевая подушка

Заводской номер: Q/HL02.1-2009 Количество на модель: 1

Q/HL02.1-2009

1

20

Номер детали на чертеже:

20

Поршень

Заводской номер: Q/HL03-2009 Количество на модель: 1

Q/HL03-2009

1

21

Номер детали на чертеже:

21

Кольцо грязесъёмное

Заводской номер: Кольцо120x112x8 Количество на модель: 2

Кольцо120x112x8

2

22

Номер детали на чертеже:

22

Кольцевая выработка

Заводской номер: Кольцо120x115x9.7 Количество на модель: 2

Кольцо120x115x9.7

2

23

Номер детали на чертеже:

23

Уплотнение поршневое

Заводской номер: SPGW120 Количество на модель: 1

SPGW120

1

24

Номер детали на чертеже:

24

Шайба

Заводской номер: Q/HL22-2009 Количество на модель: 1

Q/HL22-2009

1

25

Номер детали на чертеже:

25

Гайка

Заводской номер: Q/HL04-2006 Количество на модель: 1

Q/HL04-2006

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: GB80-85 Количество на модель: 1

GB80-85

1

27

Номер детали на чертеже:

27

Стальной шарик

Заводской номер: GB308-89 Количество на модель: 1

GB308-89

1

29

Номер детали на чертеже:

29

Втулка дистанционная

Заводской номер: Втулка70x85x81 Количество на модель: 1

Втулка70x85x81

1

30

Номер детали на чертеже:

30

Гильза цилиндра в сборе

Заводской номер: 10071.0003Y.200 Количество на модель: 1

10071.0003Y.200

1

31

Номер детали на чертеже:

31

Труба в сборе

Заводской номер: 10071.0003Y.400 Количество на модель: 1

10071.0003Y.400

1

32

Номер детали на чертеже:

32

Гайка

Заводской номер: GB6170-2000 Количество на модель: 2

GB6170-2000

2

33

Номер детали на чертеже:

33

Бандаж в сборе

Заводской номер: 10071.0003Y.500 Количество на модель: 1

10071.0003Y.500

1

34

Номер детали на чертеже:

34

Шайба пружинная

Заводской номер: GB93-87 Количество на модель: 2

GB93-87

2

35

Номер детали на чертеже:

35

Болт

Заводской номер: GB5780-88 Количество на модель: 2

GB5780-88

2

36

Номер детали на чертеже:

36

Прижим трубы

Заводской номер: Q/HL18-2006 Количество на модель: 1

Q/HL18-2006

1
