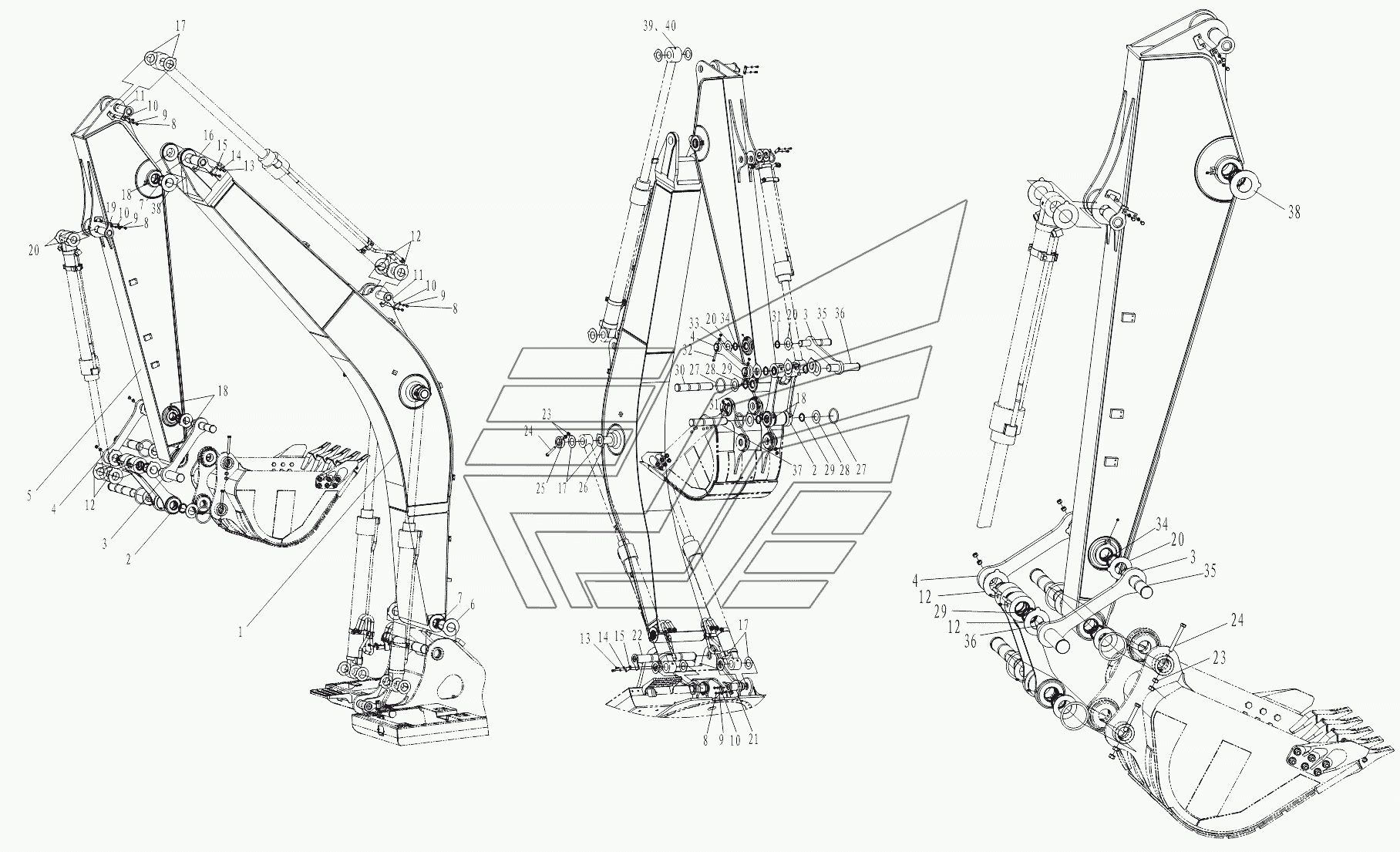

Рабочее оборудование Амкодор-3225. Каталог 2018г.

Цилиндр ковшовый W-17-00053 Амкодор-3225 Cтрела в сборе Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела в сборе

Заводской номер: 320.7.1 Количество на модель: 1
320.7.1
1
2

Номер детали на чертеже:

2

Тяга ковша в сборе

Заводской номер: 320.7.3A Количество на модель: 1
320.7.3A
1
3

Номер детали на чертеже:

3

Линия управления правая

Заводской номер: 320.7-1 Количество на модель: 1
320.7-1
1
4

Номер детали на чертеже:

4

Линия управления левая

Заводской номер: 320.7.4 Количество на модель: 1
320.7.4
1
5

Номер детали на чертеже:

5

Рукоять в сборе

Заводской номер: 320.7.2 Количество на модель: 1
320.7.2
1
6

Номер детали на чертеже:

6

Шайба-прокладка

Заводской номер: W-12-00211 Количество на модель: 2
W-12-00211
2
6

Номер детали на чертеже:

6

Шайба-прокладка

Заводской номер: W-12-00210 Количество на модель: 2
W-12-00210
2
7

Номер детали на чертеже:

7

Пыльник

Заводской номер: B-Q01201B-00009 Количество на модель: 4
B-Q01201B-00009
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: B-G057830-00030 Количество на модель: 10
B-G057830-00030
10
9

Номер детали на чертеже:

9

Шайба

Заводской номер: B-G000930-00003 Количество на модель: 10
B-G000930-00003
10
10

Номер детали на чертеже:

10

Прижимная пластина

Заводской номер: 320.7-12 Количество на модель: 5
320.7-12
5
11

Номер детали на чертеже:

11

Палец в сборе

Заводской номер: 320.7.7 Количество на модель: 2
320.7.7
2
12

Номер детали на чертеже:

12

Шайба-прокладка

Заводской номер: W-12-00208 Количество на модель: 3
W-12-00208
3
12

Номер детали на чертеже:

12

Шайба-прокладка

Заводской номер: W-12-00209 Количество на модель: 3
W-12-00209
3
13

Номер детали на чертеже:

13

Болт

Заводской номер: B-G057830-00154 Количество на модель: 4
B-G057830-00154
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: B-G000930-00005 Количество на модель: 4
B-G000930-00005
4
15

Номер детали на чертеже:

15

Прижимная пластина

Заводской номер: 320.7-13 Количество на модель: 2
320.7-13
2
16

Номер детали на чертеже:

16

Палец в сборе

Заводской номер: 320.7.8B Количество на модель: 1
320.7.8B
1
17

Номер детали на чертеже:

17

Шайба-прокладка

Заводской номер: W-12-00212 Количество на модель: 7
W-12-00212
7
17

Номер детали на чертеже:

17

Шайба-прокладка

Заводской номер: W-12-00213 Количество на модель: 6
W-12-00213
6
18

Номер детали на чертеже:

18

Маслёнка

Заводской номер: B-J07940A-00001 Количество на модель: 15
B-J07940A-00001
15
19

Номер детали на чертеже:

19

Палец в сборе

Заводской номер: 320.7.9 Количество на модель: 1
320.7.9
1
20

Номер детали на чертеже:

20

Шайба-прокладка

Заводской номер: W-12-00215 Количество на модель: 2
W-12-00215
2
20

Номер детали на чертеже:

20

Шайба-прокладка

Заводской номер: W-12-00214 Количество на модель: 4
W-12-00214
4
21

Номер детали на чертеже:

21

Палец в сборе

Заводской номер: 320.7.6 Количество на модель: 2
320.7.6
2
22

Номер детали на чертеже:

22

Палец в сборе

Заводской номер: 320.7.5A Количество на модель: 1
320.7.5A
1
23

Номер детали на чертеже:

23

Провод

Заводской номер: B-G061700-00018 Количество на модель: 1
B-G061700-00018
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: B-G057820-00274 Количество на модель: 4
B-G057820-00274
4
25

Номер детали на чертеже:

25

Втулка фиксирующая

Заводской номер: 320.7-6 Количество на модель: 2
320.7-6
2
26

Номер детали на чертеже:

26

Палец

Заводской номер: 320.7-3 Количество на модель: 1
320.7-3
1
27

Номер детали на чертеже:

27

Кольцо уплотнительное

Заводской номер: B-Q01201G-00003 Количество на модель: 4
B-Q01201G-00003
4
28

Номер детали на чертеже:

28

Шайба-прокладка

Заводской номер: 320.7-11 Количество на модель: 4
320.7-11
4
29

Номер детали на чертеже:

29

Пыльник

Заводской номер: B-Q01201B-00012 Количество на модель: 8
B-Q01201B-00012
8
30

Номер детали на чертеже:

30

Палец

Заводской номер: 320.7-2 Количество на модель: 1
320.7-2
1
31

Номер детали на чертеже:

31

Болт

Заводской номер: B-G057820-00262 Количество на модель: 1
B-G057820-00262
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: B-G057820-00074 Количество на модель: 1
B-G057820-00074
1
33

Номер детали на чертеже:

33

Гайка

Заводской номер: B-G061700-00014 Количество на модель: 4
B-G061700-00014
4
34

Номер детали на чертеже:

34

Пыльник

Заводской номер: B-Q01201B-00007 Количество на модель: 2
B-Q01201B-00007
2
35

Номер детали на чертеже:

35

Палец

Заводской номер: 320.7-5 Количество на модель: 1
320.7-5
1
36

Номер детали на чертеже:

36

Палец

Заводской номер: 320.7-4 Количество на модель: 1
320.7-4
1
37

Номер детали на чертеже:

37

Палец

Заводской номер: 320.7-2A Количество на модель: 1
320.7-2A
1
38

Номер детали на чертеже:

38

Шайба-прокладка

Заводской номер: W-12-00239 Количество на модель: 1
W-12-00239
1
38

Номер детали на чертеже:

38

Шайба-прокладка

Заводской номер: W-12-00240 Количество на модель: 2
W-12-00240
2
39

Номер детали на чертеже:

39

Маслёнка

Заводской номер: B-J07940B-00001 Количество на модель: 1
B-J07940B-00001
1
40

Номер детали на чертеже:

40

Колпачёк маслёнки

Заводской номер: W-12-00192 Количество на модель: 16
W-12-00192
16
