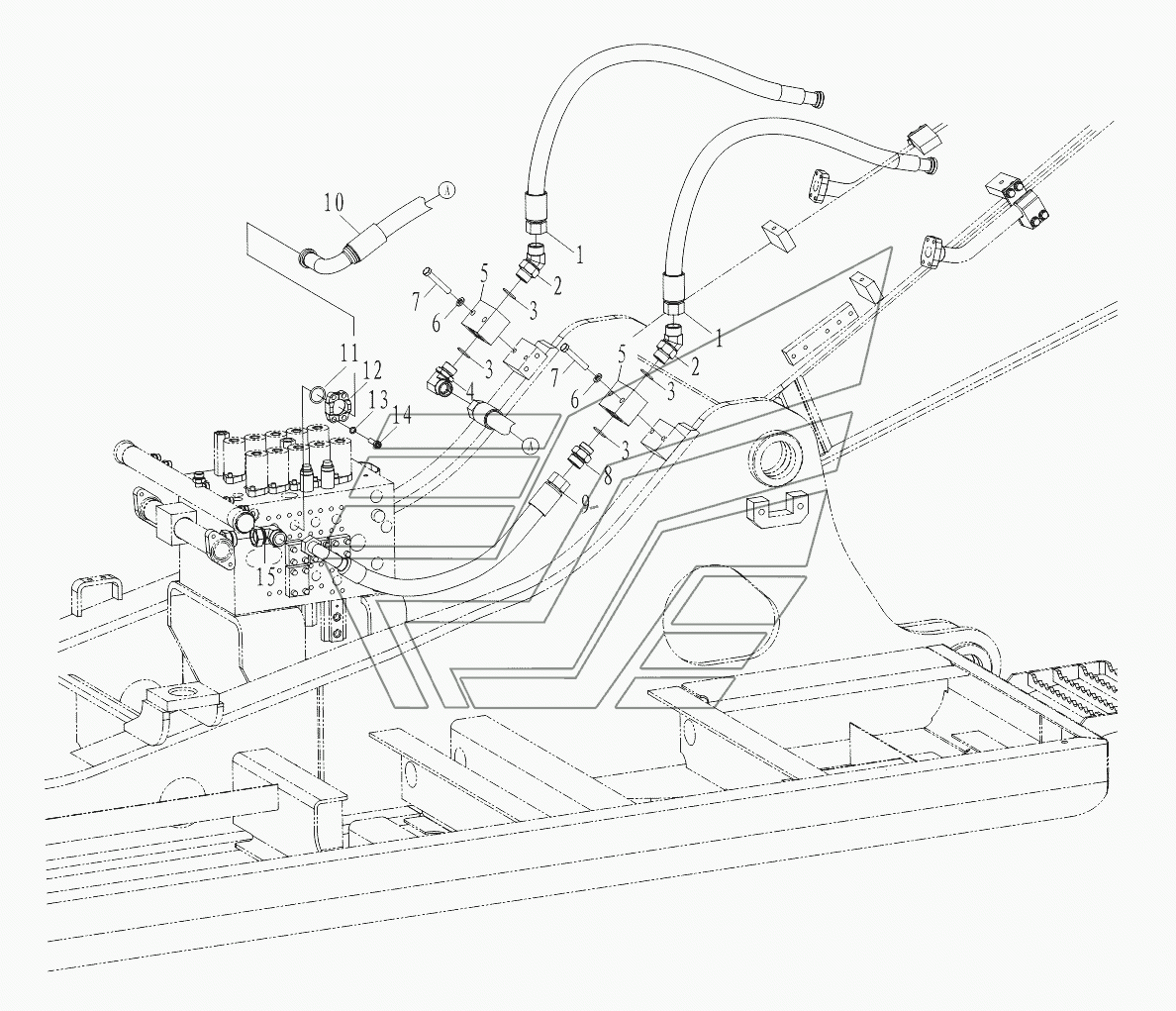

Разводка гидросистемы Амкодор-3225. Каталог 2018г.

Разводка гидросистемы Амкодор-3225 Разводка гидросистемы Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
14
13
12
11
1-1
10
9-1
9
8
7
6
5
4
3
2
15

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01263 Количество на модель: 2
W-16-01263
2

Номер детали на чертеже:

Болт

Заводской номер: B-G000700-00085 Количество на модель: 4
B-G000700-00085
4

Номер детали на чертеже:

Шайба

Заводской номер: B-G000930-00001 Количество на модель: 4
B-G000930-00001
4

Номер детали на чертеже:

Составной фланец

Заводской номер: 320.3-2 Количество на модель: 2
320.3-2
2

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: W-15-00001 Количество на модель: 1
W-15-00001
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: Кольцо20.3x2.4 Количество на модель: 2
Кольцо20.3x2.4
2

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01220 Количество на модель: 1
W-16-01220
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: Кольцо26.0x2.0 Количество на модель: 2
Кольцо26.0x2.0
2

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01225 Количество на модель: 1
W-16-01225
1

Номер детали на чертеже:

Соединитель

Заводской номер: W-15-00510 Количество на модель: 1
W-15-00510
1

Номер детали на чертеже:

Шестигранный болт

Заводской номер: B-G057820-00051 Количество на модель: 4
B-G057820-00051
4

Номер детали на чертеже:

Шайба

Заводской номер: B-Q020490-00003 Количество на модель: 4
B-Q020490-00003
4

Номер детали на чертеже:

Шарнир

Заводской номер: 320.19-1 Количество на модель: 2
320.19-1
2

Номер детали на чертеже:

Угольник

Заводской номер: W-15-00545 Количество на модель: 1
W-15-00545
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: B-G03452A-00073 Количество на модель: 4
B-G03452A-00073
4

Номер детали на чертеже:

Elbow-45

Заводской номер: W-15-00544 Количество на модель: 2
W-15-00544
2

Номер детали на чертеже:

Колено

Заводской номер: W-15-00543 Количество на модель: 1
W-15-00543
1
