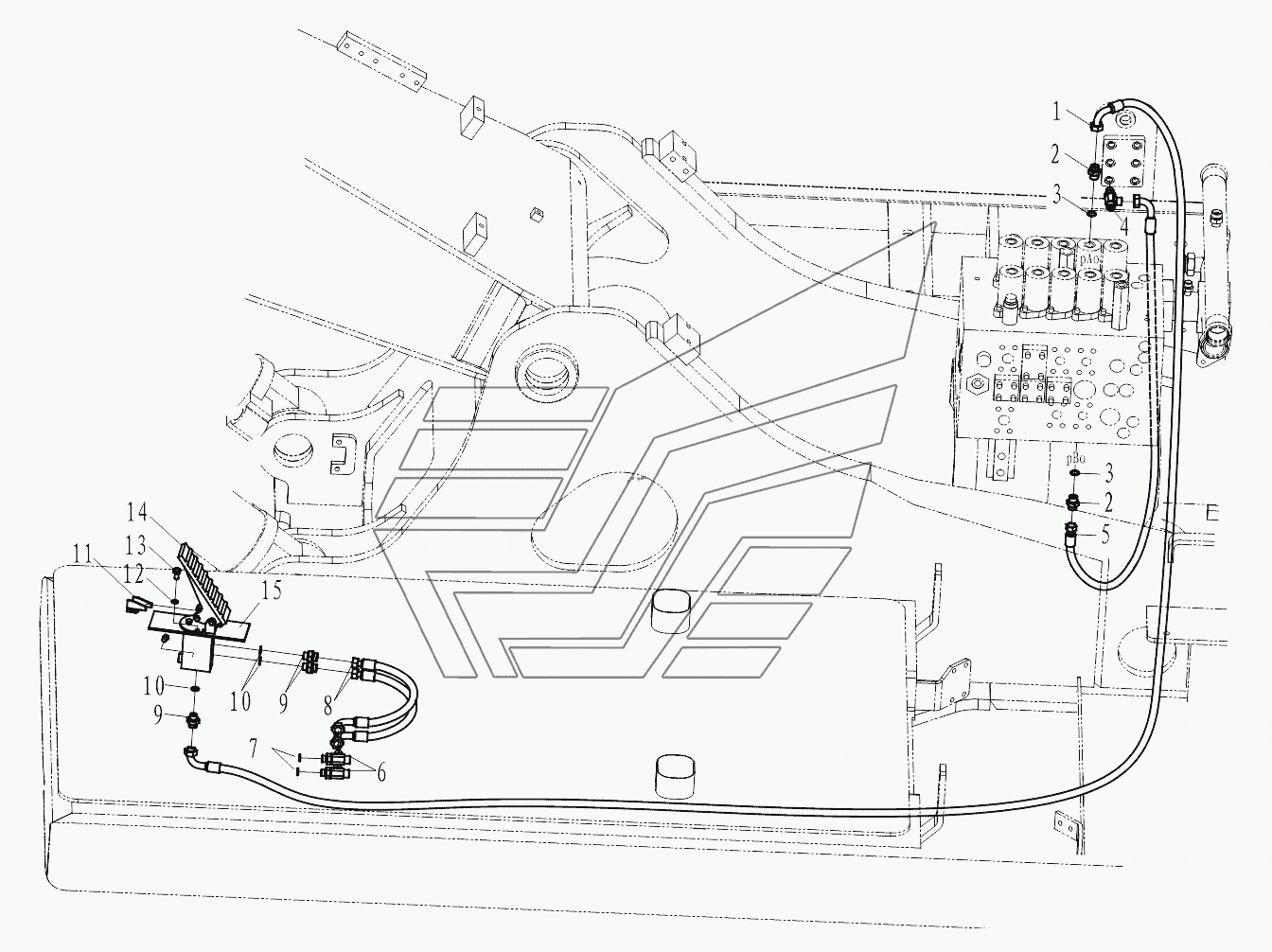

Разводка гидросистемы Амкодор-3225. Каталог 2018г.

Разводка гидросистемы Амкодор-3225 Гидросистема хода Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
14
13
12
11
10
9
1-1
8
7
6
5
4
3
2
15

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01138 Количество на модель: 1
W-16-01138
1

Номер детали на чертеже:

Педаль управления

Заводской номер: W-07-00212 Количество на модель: 1
W-07-00212
1

Номер детали на чертеже:

Болт

Заводской номер: B-G057830-00137 Количество на модель: 2
B-G057830-00137
2

Номер детали на чертеже:

Шайба

Заводской номер: B-G000930-00017 Количество на модель: 2
B-G000930-00017
2

Номер детали на чертеже:

Лист

Заводской номер: 320.19-4 Количество на модель: 1
320.19-4
1

Номер детали на чертеже:

Шайба

Заводской номер: W-15-00521 Количество на модель: 3
W-15-00521
3

Номер детали на чертеже:

Соединитель

Заводской номер: W-15-00531 Количество на модель: 3
W-15-00531
3

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: Кольцо8.0x1.5 Количество на модель: 2
Кольцо8.0x1.5
2

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01131 Количество на модель: 2
W-16-01131
2

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: B-G03452A-00065 Количество на модель: 2
B-G03452A-00065
2

Номер детали на чертеже:

Тройник

Заводской номер: W-15-00493 Количество на модель: 2
W-15-00493
2

Номер детали на чертеже:

Рукав в сборе

Заводской номер: W-16-01140 Количество на модель: 1
W-16-01140
1

Номер детали на чертеже:

Тройник

Заводской номер: W-15-00547 Количество на модель: 1
W-15-00547
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: B-G03452A-00066 Количество на модель: 2
B-G03452A-00066
2

Номер детали на чертеже:

Соединитель

Заводской номер: W-15-00465 Количество на модель: 2
W-15-00465
2

Номер детали на чертеже:

Лист

Заводской номер: 320.19.9 Количество на модель: 1
320.19.9
1
