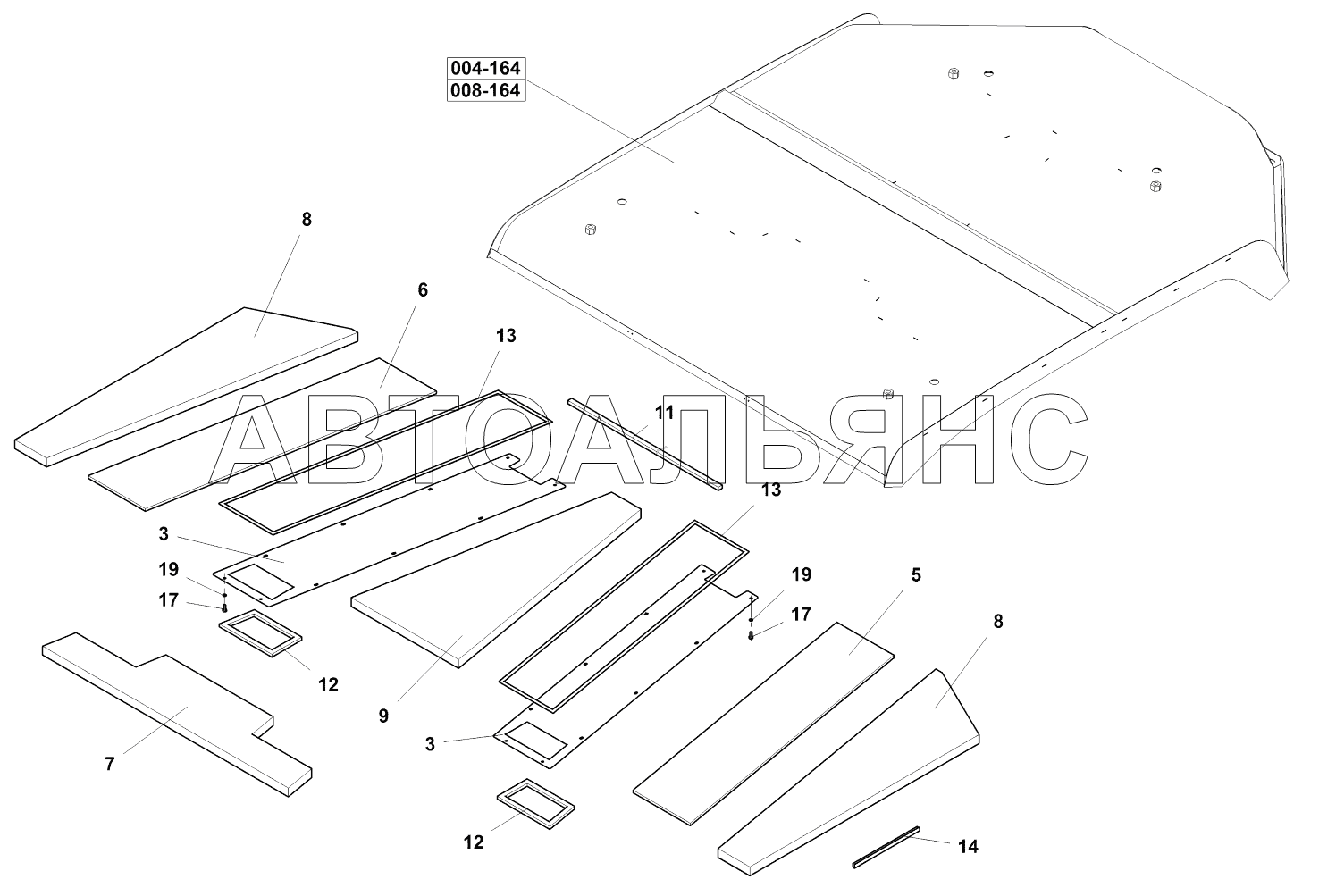

Roof AV 70X. Каталог 2013г.

Cab part C AV 70X Cab bedding AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Roof

Заводской номер: 4-12749 Количество на модель: 1
4-12749
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4-12747 Количество на модель: 2
4-12747
2
5

Номер детали на чертеже:

5

Plate

Заводской номер: 4-12743 Количество на модель: 1
4-12743
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: 4-12744 Количество на модель: 1
4-12744
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 4-12745 Количество на модель: 1
4-12745
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 4-12742 Количество на модель: 2
4-12742
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 4-12746 Количество на модель: 1
4-12746
1
11

Номер детали на чертеже:

11

Gasket

Заводской номер: 4-12748 Количество на модель: 1
4-12748
1
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 4-12753 Количество на модель: 2
4-12753
2
13

Номер детали на чертеже:

13

Gasket

Заводской номер: 4-14272 Количество на модель: 2
4-14272
2
14

Номер детали на чертеже:

14

Rubber profile

Заводской номер: 4-6150020021 Количество на модель: 3
4-6150020021
3
17

Номер детали на чертеже:

17

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 20
4-3002506016
20
19

Номер детали на чертеже:

19

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 20
4-3174000061
20
