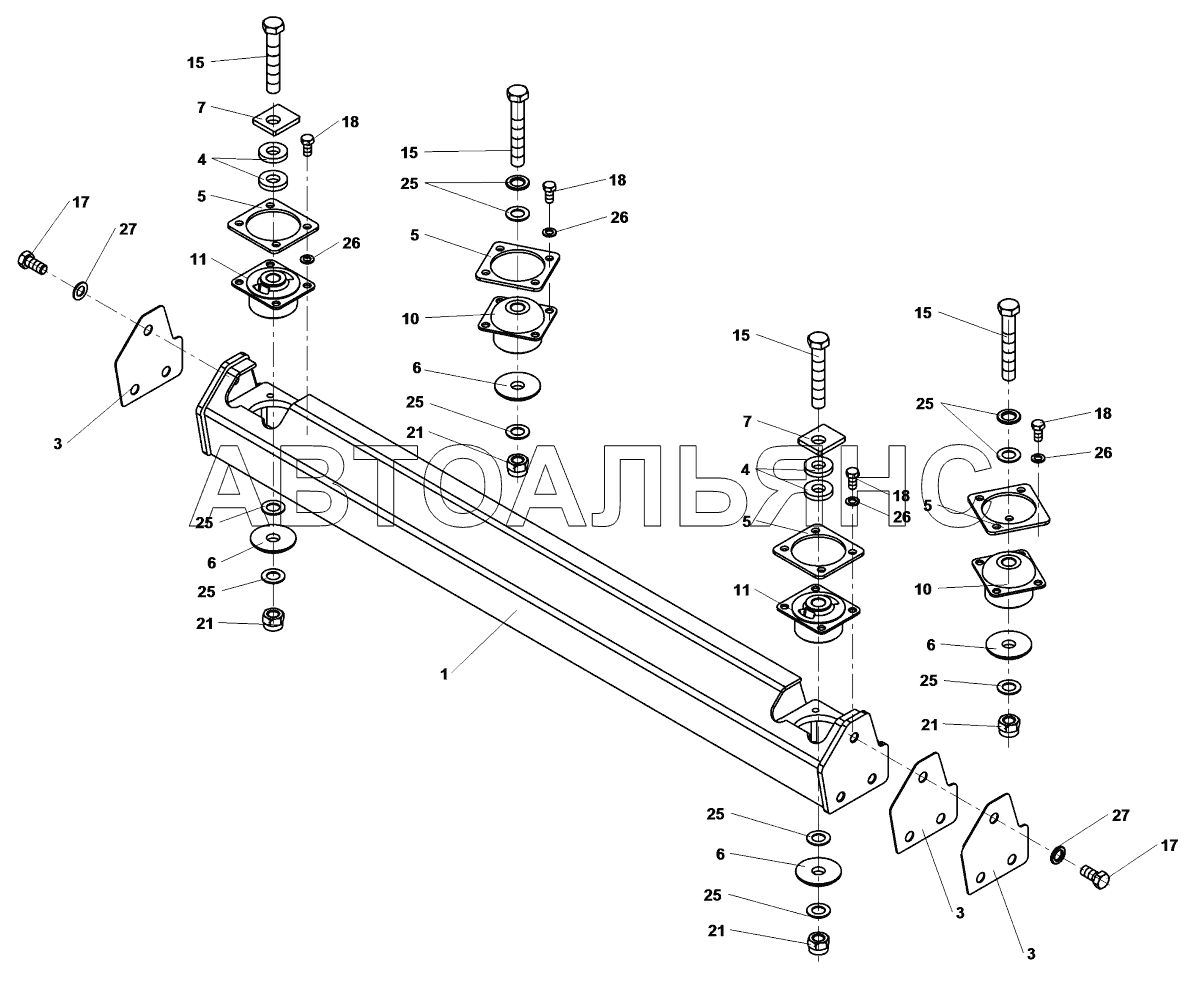

Cab bedding AV 70X. Каталог 2013г.

Roof AV 70X Control AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cab support

Заводской номер: 4-07601A Количество на модель: 1
4-07601A
1
1

Номер детали на чертеже:

1

Transverse beam

Заводской номер: 4-07602A Количество на модель: 1
4-07602A
1
3

Номер детали на чертеже:

3

Spacer

Заводской номер: 4-07608A Количество на модель: 3
4-07608A
3
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4-08775A Количество на модель: 4
4-08775A
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4-05711A Количество на модель: 4
4-05711A
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4-04617A Количество на модель: 4
4-04617A
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4-08774A Количество на модель: 2
4-08774A
2
10

Номер детали на чертеже:

10

Rubber mount

Заводской номер: 1160051 Количество на модель: 2
1160051
2
11

Номер детали на чертеже:

11

Rubber mount

Заводской номер: 1160052 Количество на модель: 2
1160052
2
15

Номер детали на чертеже:

15

Hexagon head screw

Заводской номер: 4-3001520130 Количество на модель: 4
4-3001520130
4
17

Номер детали на чертеже:

17

Hexagon head screw

Заводской номер: 4-3002516035 Количество на модель: 6
4-3002516035
6
18

Номер детали на чертеже:

18

Hexagon head screw

Заводской номер: 4-3002512025 Количество на модель: 16
4-3002512025
16
21

Номер детали на чертеже:

21

Nut

Заводской номер: 4-3149200200 Количество на модель: 4
4-3149200200
4
25

Номер детали на чертеже:

25

Washer

Заводской номер: 4-3170600210 Количество на модель: 10
4-3170600210
10
26

Номер детали на чертеже:

26

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 16
4-3900017120
16
27

Номер детали на чертеже:

27

ШАЙБА

Заводской номер: 4-3170600170 Количество на модель: 6
4-3170600170
6
