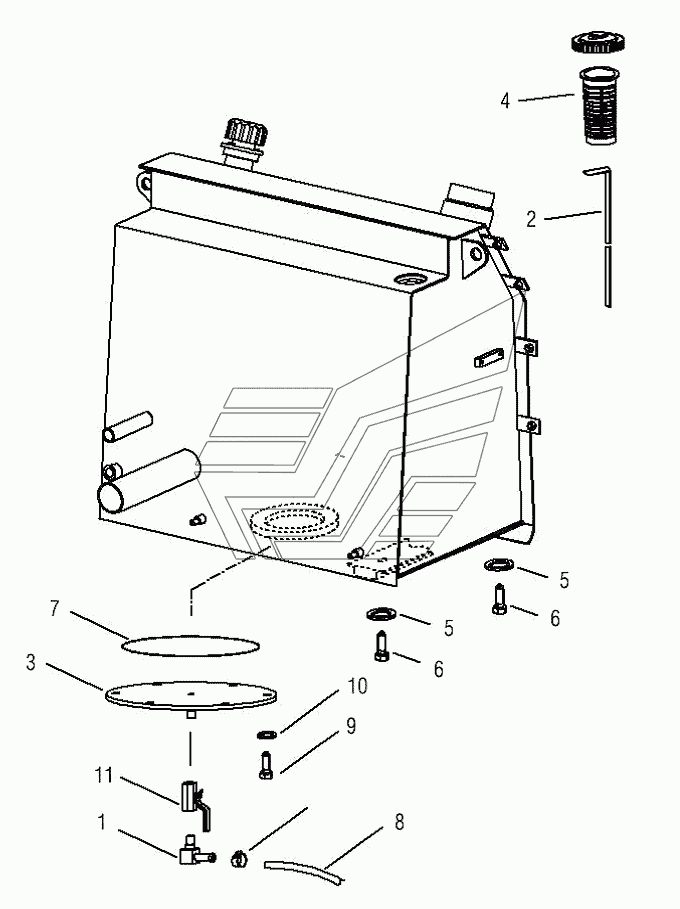

FUEL TANK AND ITS PIPELINE ASSEMBLY Shantui SD10YE. Каталог 2015г.

RADIATOR AND PIPING Shantui SD10YE FUEL TANK AND ITS PIPELINE ASSEMBLY Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nipple

Заводской номер: 121-04-00003 Количество на модель: 1
121-04-00003
1
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 121-04-00004 Количество на модель: 1
121-04-00004
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 121-04-02000 Количество на модель: 1
121-04-02000
1
4

Номер детали на чертеже:

4

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51635 Количество на модель: 4
01010-51635
4
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 07000-15155 Количество на модель: 1
07000-15155
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: 07288-01004 Количество на модель: 1
07288-01004
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-50816 Количество на модель: 6
01010-50816
6
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-30823 Количество на модель: 6
01643-30823
6
11

Номер детали на чертеже:

11

valve

Заводской номер: 07700-40240 Количество на модель: 3
07700-40240
3
