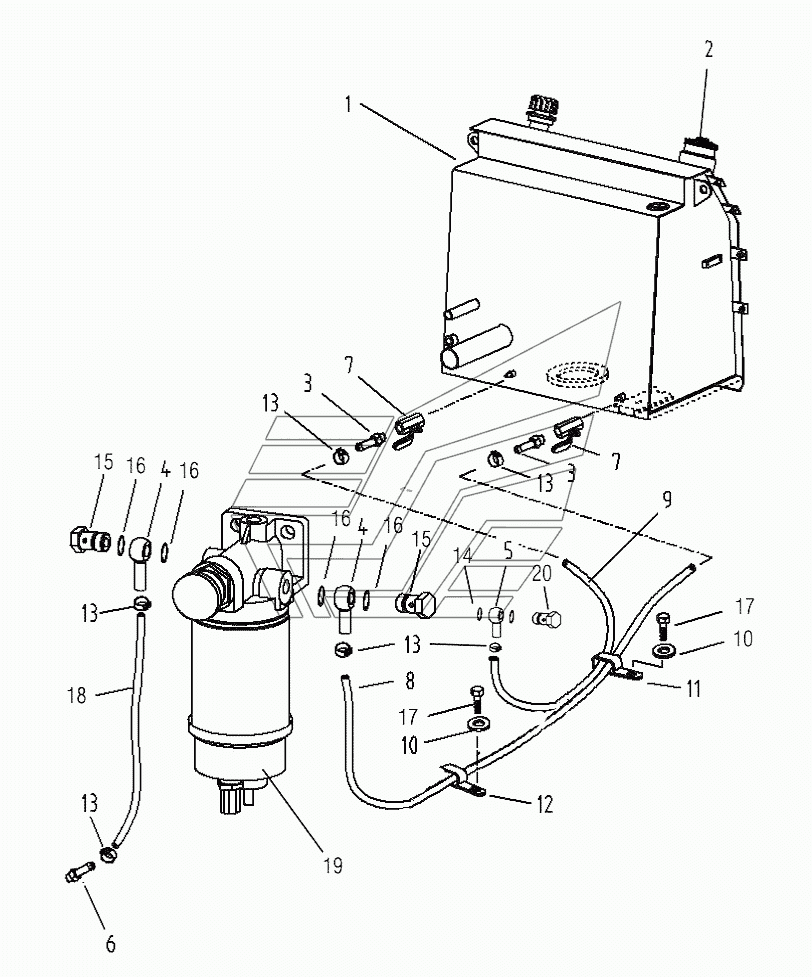

FUEL TANK AND ITS PIPELINE ASSEMBLY Shantui SD10YE. Каталог 2015г.

FUEL TANK AND ITS PIPELINE ASSEMBLY Shantui SD10YE COUPLING Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 121-04-01000 Количество на модель: 1
121-04-01000
1
2

Номер детали на чертеже:

2

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
3

Номер детали на чертеже:

3

Nipple

Заводской номер: 121-04-00001 Количество на модель: 1
121-04-00001
1
4

Номер детали на чертеже:

4

Nipple

Заводской номер: 431-04-00010 Количество на модель: 2
431-04-00010
2
5

Номер детали на чертеже:

5

Joint

Заводской номер: 121-04-00002 Количество на модель: 1
121-04-00002
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 431-04-00009 Количество на модель: 1
431-04-00009
1
7

Номер детали на чертеже:

7

valve

Заводской номер: 07700-40240 Количество на модель: 3
07700-40240
3
8

Номер детали на чертеже:

8

Hose

Заводской номер: 07288-01033 Количество на модель: 1
07288-01033
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 07288-01020 Количество на модель: 1
07288-01020
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31032 Количество на модель: 7
01643-31032
7
11

Номер детали на чертеже:

11

Clip

Заводской номер: 04435-51710 Количество на модель: 2
04435-51710
2
12

Номер детали на чертеже:

12

Clip

Заводской номер: 04434-51710 Количество на модель: 1
04434-51710
1
13

Номер детали на чертеже:

13

Зажим

Заводской номер: 07281-00197 Количество на модель: 7
07281-00197
7
14

Номер детали на чертеже:

14

Gasket

Заводской номер: 07005-01212 Количество на модель: 2
07005-01212
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 07206-31014 Количество на модель: 2
07206-31014
2
16

Номер детали на чертеже:

16

Герметичная шайба

Заводской номер: 07005-01412 Количество на модель: 4
07005-01412
4
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51016 Количество на модель: 3
01010-51016
3
18

Номер детали на чертеже:

18

Hose

Заводской номер: 07288-01008 Количество на модель: 1
07288-01008
1
19

Номер детали на чертеже:

19

Bracket

Заводской номер: 431-01-16000 Количество на модель: 1
431-01-16000
1
20

Номер детали на чертеже:

20

Bolt, hinge

Заводской номер: 07206-30812 Количество на модель: 1
07206-30812
1
