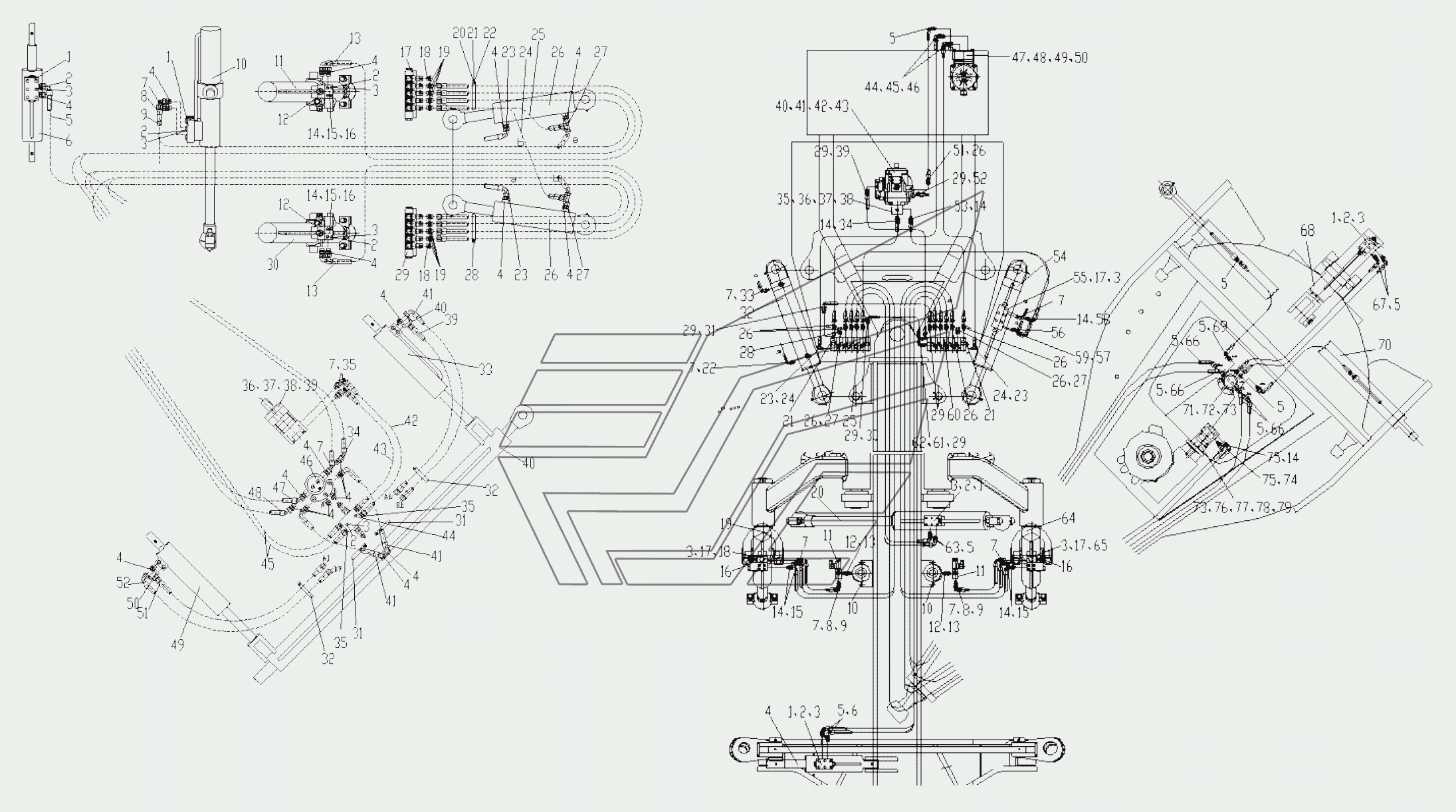

380301155 Working Hydraulic System Автогрейдер-GR135. Каталог 2012г.

380301124 Right Balance-box Assembly Автогрейдер-GR135 380301156 Steering Hydraulic System Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bidirectional hydraulic locking valve

Заводской номер: 803010961 Количество на модель: 2
803010961
2
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 805000021 Количество на модель: 22
805000021
22
3

Номер детали на чертеже:

3

Шайба 8

Заводской номер: 805300010 Количество на модель: 22
805300010
22
4

Номер детали на чертеже:

4

Joint

Заводской номер: 803190517 Количество на модель: 26
803190517
26
5

Номер детали на чертеже:

5

Hose ass'y

Заводской номер: 803300693 Количество на модель: 2
803300693
2
6

Номер детали на чертеже:

6

Front wheel tilt cylinder

Заводской номер: 380900700 Количество на модель: 1
380900700
1
7

Номер детали на чертеже:

7

Right angle union joint

Заводской номер: 803190731 Количество на модель: 4
803190731
4
8

Номер детали на чертеже:

8

Hose ass'y

Заводской номер: 803300694 Количество на модель: 1
803300694
1
9

Номер детали на чертеже:

9

Hose ass'y

Заводской номер: 803191978 Количество на модель: 1
803191978
1
10

Номер детали на чертеже:

10

Blade tilt cylinder

Заводской номер: 380900701 Количество на модель: 1
380900701
1
11

Номер детали на чертеже:

11

Right blade hoist cylinder

Заводской номер: 380900710 Количество на модель: 1
380900710
1
12

Номер детали на чертеже:

12

Oil plug

Заводской номер: 803192105 Количество на модель: 4
803192105
4
13

Номер детали на чертеже:

13

Hose ass'y

Заводской номер: 803300695 Количество на модель: 4
803300695
4
14

Номер детали на чертеже:

14

Balance valve

Заводской номер: 803011070 Количество на модель: 2
803011070
2
16

Номер детали на чертеже:

16

Шайба 8

Заводской номер: 805300069 Количество на модель: 8
805300069
8
17

Номер детали на чертеже:

17

Valve assy

Заводской номер: 803010508 Количество на модель: 1
803010508
1
18

Номер детали на чертеже:

18

Plug

Заводской номер: 803192107 Количество на модель: 4
803192107
4
19

Номер детали на чертеже:

19

Joint

Заводской номер: 803190754 Количество на модель: 16
803190754
16
20

Номер детали на чертеже:

20

Pipe clamp

Заводской номер: 803199332 Количество на модель: 2
803199332
2
21

Номер детали на чертеже:

21

Болт М8х25

Заводской номер: 805000017 Количество на модель: 8
805000017
8
22

Номер детали на чертеже:

22

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
23

Номер детали на чертеже:

23

Hose ass'y

Заводской номер: 803300137 Количество на модель: 2
803300137
2
24

Номер детали на чертеже:

24

Hose ass'y

Заводской номер: 803300138 Количество на модель: 1
803300138
1
25

Номер детали на чертеже:

25

Hose ass'y

Заводской номер: 803300141 Количество на модель: 1
803300141
1
26

Номер детали на чертеже:

26

Articulated steering cylinder

Заводской номер: 380900702 Количество на модель: 2
380900702
2
27

Номер детали на чертеже:

27

Triple union joint

Заводской номер: 803190520 Количество на модель: 2
803190520
2
28

Номер детали на чертеже:

28

Pipe clamp

Заводской номер: 803300173 Количество на модель: 1
803300173
1
29

Номер детали на чертеже:

29

Valve assy

Заводской номер: 803010509 Количество на модель: 1
803010509
1
30

Номер детали на чертеже:

30

Left blade hoist cylinder

Заводской номер: 380900711 Количество на модель: 1
380900711
1
31

Номер детали на чертеже:

31

Pipe clamp

Заводской номер: 803199330 Количество на модель: 2
803199330
2
32

Номер детали на чертеже:

32

Pipe clamp

Заводской номер: 803000172 Количество на модель: 2
803000172
2
33

Номер детали на чертеже:

33

Right blade angle change cylinder

Заводской номер: 380900703 Количество на модель: 1
380900703
1
34

Номер детали на чертеже:

34

Hose ass'y

Заводской номер: 803300696 Количество на модель: 1
803300696
1
35

Номер детали на чертеже:

35

Joint

Заводской номер: 803190829 Количество на модель: 2
803190829
2
36

Номер детали на чертеже:

36

Cycloidal motor

Заводской номер: 803010966 Количество на модель: 1
803010966
1
37

Номер детали на чертеже:

37

O seal ring

Заводской номер: 803192071 Количество на модель: 1
803192071
1
38

Номер детали на чертеже:

38

Screw

Заводской номер: 805100100 Количество на модель: 2
805100100
2
39

Номер детали на чертеже:

39

Шайба 10

Заводской номер: 805300014 Количество на модель: 2
805300014
2
40

Номер детали на чертеже:

40

Blade outstanding cylinder

Заводской номер: 380900704 Количество на модель: 1
380900704
1
41

Номер детали на чертеже:

41

Hose ass'y

Заводской номер: 803190995 Количество на модель: 2
803190995
2
42

Номер детали на чертеже:

42

Hose ass'y

Заводской номер: 803190819 Количество на модель: 2
803190819
2
44

Номер детали на чертеже:

44

Cross escape valve

Заводской номер: 803011018 Количество на модель: 1
803011018
1
45

Номер детали на чертеже:

45

Hose ass'y

Заводской номер: 803300697 Количество на модель: 2
803300697
2
46

Номер детали на чертеже:

46

Rotary joint

Заводской номер: 380300747 Количество на модель: 1
380300747
1
47

Номер детали на чертеже:

47

Hose ass'y

Заводской номер: 803300698 Количество на модель: 1
803300698
1
48

Номер детали на чертеже:

48

Hose ass'y

Заводской номер: 803300699 Количество на модель: 2
803300699
2
49

Номер детали на чертеже:

49

Left blade angle change cylinder

Заводской номер: 803010964 Количество на модель: 1
803010964
1
50

Номер детали на чертеже:

50

Articulated combined union joint

Заводской номер: 803190548 Количество на модель: 2
803190548
2
51

Номер детали на чертеже:

51

Hose ass'y

Заводской номер: 803191404 Количество на модель: 2
803191404
2
52

Номер детали на чертеже:

52

Hose ass'y

Заводской номер: 803191403 Количество на модель: 2
803191403
2
