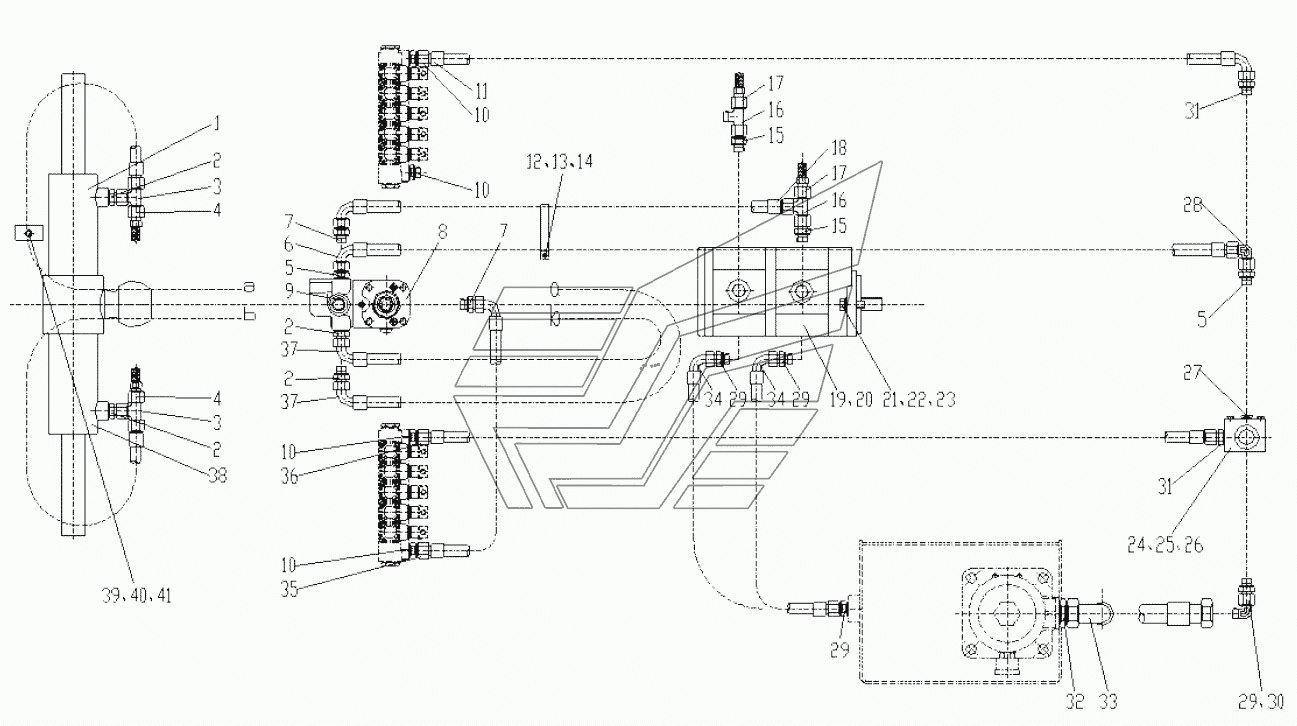

380301156 Steering Hydraulic System Автогрейдер-GR135. Каталог 2012г.

380301155 Working Hydraulic System Автогрейдер-GR135 380301157 Brake Hydraulic System Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front wheel steering cylinder

Заводской номер: 380900708 Количество на модель: 1
380900708
1
2

Номер детали на чертеже:

2

Joint

Заводской номер: 803190517 Количество на модель: 4
803190517
4
3

Номер детали на чертеже:

3

Triple union joint

Заводской номер: 803190777 Количество на модель: 2
803190777
2
4

Номер детали на чертеже:

4

Pressure measure joint

Заводской номер: 803131879 Количество на модель: 2
803131879
2
5

Номер детали на чертеже:

5

Joint

Заводской номер: 803601023 Количество на модель: 2
803601023
2
6

Номер детали на чертеже:

6

Hose ass'y

Заводской номер: 803191802 Количество на модель: 1
803191802
1
7

Номер детали на чертеже:

7

Joint

Заводской номер: 803190768 Количество на модель: 2
803190768
2
8

Номер детали на чертеже:

8

Redirector

Заводской номер: 803010962 Количество на модель: 1
803010962
1
9

Номер детали на чертеже:

9

Priority valve

Заводской номер: 803010963 Количество на модель: 1
803010963
1
10

Номер детали на чертеже:

10

Joint

Заводской номер: 803190755 Количество на модель: 4
803190755
4
11

Номер детали на чертеже:

11

Hose ass'y

Заводской номер: 803300135 Количество на модель: 1
803300135
1
12

Номер детали на чертеже:

12

Clamp

Заводской номер: 803199331 Количество на модель: 2
803199331
2
13

Номер детали на чертеже:

13

Болт М8х25

Заводской номер: 805000017 Количество на модель: 8
805000017
8
14

Номер детали на чертеже:

14

Гайка М8

Заводской номер: 805200045 Количество на модель: 8
805200045
8
15

Номер детали на чертеже:

15

Joint

Заводской номер: 803190682 Количество на модель: 2
803190682
2
16

Номер детали на чертеже:

16

Nipple

Заводской номер: 803190710 Количество на модель: 2
803190710
2
17

Номер детали на чертеже:

17

Pressure measure joint

Заводской номер: 803131880 Количество на модель: 2
803131880
2
18

Номер детали на чертеже:

18

Hose ass'y

Заводской номер: 803300140 Количество на модель: 1
803300140
1
19

Номер детали на чертеже:

19

Duplicate gear pump

Заводской номер: 803045340 Количество на модель: 1
803045340
1
20

Номер детали на чертеже:

20

Washer

Заводской номер: 380300729 Количество на модель: 1
380300729
1
21

Номер детали на чертеже:

21

Болт M12x35

Заводской номер: 805000048 Количество на модель: 2
805000048
2
22

Номер детали на чертеже:

22

Шайба 12

Заводской номер: 805300020 Количество на модель: 2
805300020
2
23

Номер детали на чертеже:

23

Шайба 12

Заводской номер: 805300018 Количество на модель: 2
805300018
2
24

Номер детали на чертеже:

24

Overflow valve

Заводской номер: 380300871 Количество на модель: 1
380300871
1
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 805000395 Количество на модель: 2
805000395
2
26

Номер детали на чертеже:

26

Washer

Заводской номер: 805302894 Количество на модель: 2
805302894
2
27

Номер детали на чертеже:

27

Plug

Заводской номер: 803192136 Количество на модель: 1
803192136
1
28

Номер детали на чертеже:

28

Right angle union joint

Заводской номер: 803190692 Количество на модель: 2
803190692
2
29

Номер детали на чертеже:

29

Joint

Заводской номер: 803190685 Количество на модель: 5
803190685
5
30

Номер детали на чертеже:

30

Right angle union joint

Заводской номер: 803190694 Количество на модель: 2
803190694
2
31

Номер детали на чертеже:

31

Joint

Заводской номер: 803190445 Количество на модель: 2
803190445
2
32

Номер детали на чертеже:

32

Joint

Заводской номер: 803190780 Количество на модель: 1
803190780
1
33

Номер детали на чертеже:

33

Hose ass'y

Заводской номер: 803193810 Количество на модель: 1
803193810
1
34

Номер детали на чертеже:

34

Hose assembly

Заводской номер: 803191645 Количество на модель: 2
803191645
2
35

Номер детали на чертеже:

35

Hose ass'y

Заводской номер: 803300134 Количество на модель: 1
803300134
1
36

Номер детали на чертеже:

36

Hose ass'y

Заводской номер: 803300136 Количество на модель: 1
803300136
1
37

Номер детали на чертеже:

37

Hose ass'y

Заводской номер: 803190824 Количество на модель: 2
803190824
2
38

Номер детали на чертеже:

38

Front wheel steering cylinder

Заводской номер: 380601235 Количество на модель: 2
380601235
2
39

Номер детали на чертеже:

39

Clip

Заводской номер: 803190403 Количество на модель: 2
803190403
2
40

Номер детали на чертеже:

40

Болт М6х20

Заводской номер: 805000525 Количество на модель: 1
805000525
1
41

Номер детали на чертеже:

41

Гайка М6

Заводской номер: 805200053 Количество на модель: 1
805200053
1
