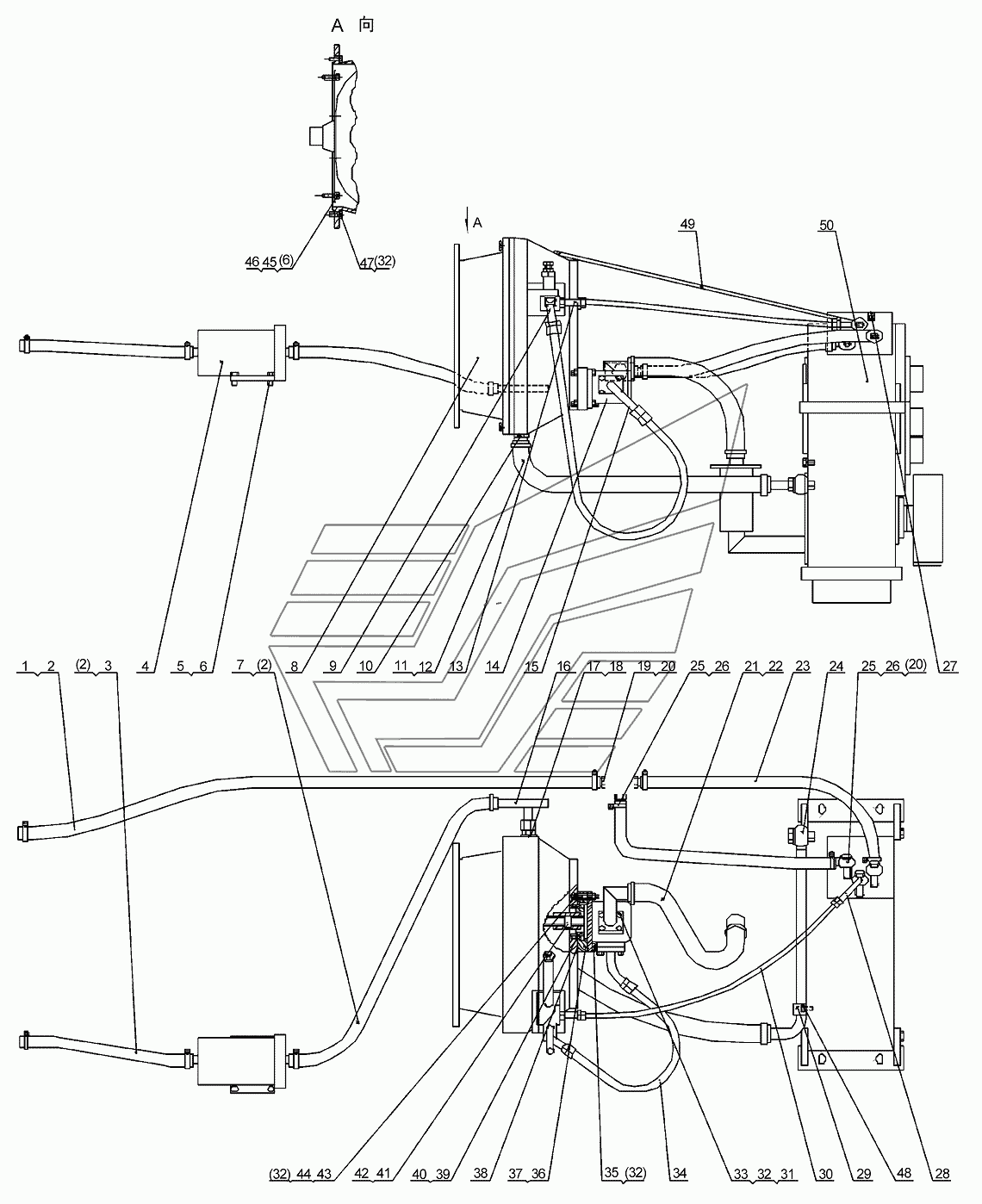

Система гидротрансформатора КПП LW300FN. Каталог 2013г.

Дизельный бак в сборе LW300FN КПП в сборе LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

От радиатора до тройника

Заводской номер: 250100445 Количество на модель: 1
250100445
1
1

Номер детали на чертеже:

1

От радиатора до тройника

Заводской номер: 803303365 Количество на модель: 1
803303365
1
2

Номер детали на чертеже:

2

Хомут из нержавейки 25-38

Заводской номер: 801902709 Количество на модель: 10
801902709
10
3

Номер детали на чертеже:

3

Труба от фильтра до радиатора

Заводской номер: 803164032 Количество на модель: 1
803164032
1
3

Номер детали на чертеже:

3

Труба от фильтра до радиатора

Заводской номер: 803303366 Количество на модель: 1
803303366
1
4

Номер детали на чертеже:

4

Фильтр

Заводской номер: 250100322 Количество на модель: 1
250100322
1
5

Номер детали на чертеже:

5

Болт M12x25

Заводской номер: 805000715 Количество на модель: 1
805000715
1
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300018 Количество на модель: 1
805300018
1
7

Номер детали на чертеже:

7

Труба от гидравлического трансформатора до фильтра

Заводской номер: 250100907 Количество на модель: 1
250100907
1
8

Номер детали на чертеже:

8

Гидравлический трансформатор

Заводской номер: 800351249 Количество на модель: 1
800351249
1
9

Номер детали на чертеже:

9

Прямое соединение

Заводской номер: 250900205 Количество на модель: 1
250900205
1
10

Номер детали на чертеже:

10

Корпус соединения

Заводской номер: 250100134 Количество на модель: 1
250100134
1
11

Номер детали на чертеже:

11

Труба от гидравлического трансформатора до КПП

Заводской номер: 803164013 Количество на модель: 1
803164013
1
12

Номер детали на чертеже:

12

Хомут из нержавейки 38-57

Заводской номер: 801902712 Количество на модель: 1
801902712
1
13

Номер детали на чертеже:

13

Прямоугольное соединение

Заводской номер: 250900206 Количество на модель: 1
250900206
1
14

Номер детали на чертеже:

14

Насос перемены скорости

Заводской номер: 803004032 Количество на модель: 1
803004032
1
15

Номер детали на чертеже:

15

Отходящий фланцевый диск

Заводской номер: 250900714 Количество на модель: 1
250900714
1
16

Номер детали на чертеже:

16

Прямоугольная переходная деталь

Заводской номер: 250100150 Количество на модель: 1
250100150
1
17

Номер детали на чертеже:

17

Корпус соединения

Заводской номер: 250100136 Количество на модель: 1
250100136
1
18

Номер детали на чертеже:

18

Шайба 24

Заводской номер: 805301415 Количество на модель: 1
805301415
1
19

Номер детали на чертеже:

19

Переходная деталь гибкого шланга

Заводской номер: 250100410 Количество на модель: 1
250100410
1
20

Номер детали на чертеже:

20

Шайба 22

Заводской номер: 805301414 Количество на модель: 10
805301414
10
21

Номер детали на чертеже:

21

Всасывающая труба

Заводской номер: 250100135 Количество на модель: 1
250100135
1
22

Номер детали на чертеже:

22

Пружина

Заводской номер: 250100166 Количество на модель: 1
250100166
1
23

Номер детали на чертеже:

23

Резиновая труба от тройника до клапана управления

Заводской номер: 250100908 Количество на модель: 2
250100908
2
24

Номер детали на чертеже:

24

Комбинированное соединение

Заводской номер: 250100799 Количество на модель: 1
250100799
1
25

Номер детали на чертеже:

25

Шарнирный болт

Заводской номер: 250100137 Количество на модель: 3
250100137
3
26

Номер детали на чертеже:

26

Корпус соединения

Заводской номер: 250100158 Количество на модель: 3
250100158
3
27

Номер детали на чертеже:

27

Заглушка

Заводской номер: 252100674 Количество на модель: 1
252100674
1
28

Номер детали на чертеже:

28

Переходная деталь с шаровым шарниром

Заводской номер: 803163583 Количество на модель: 1
803163583
1
29

Номер детали на чертеже:

29

Трубодержатель

Заводской номер: 250100165 Количество на модель: 1
250100165
1
30

Номер детали на чертеже:

30

Резиновая труба

Заводской номер: 250900514 Количество на модель: 1
250900514
1
31

Номер детали на чертеже:

31

Болт М10х35

Заводской номер: 805000062 Количество на модель: 8
805000062
8
32

Номер детали на чертеже:

32

Шайба 10

Заводской номер: 805300014 Количество на модель: 26
805300014
26
33

Номер детали на чертеже:

33

Всасывающий фланцевый диск

Заводской номер: 250900646 Количество на модель: 1
250900646
1
34

Номер детали на чертеже:

34

Маcловсасывающая резиновая труба насоса

Заводской номер: 250900321 Количество на модель: 1
250900321
1
35

Номер детали на чертеже:

35

Болт M10X40

Заводской номер: 805000400 Количество на модель: 2
805000400
2
36

Номер детали на чертеже:

36

Соединительный диск

Заводской номер: 250100138 Количество на модель: 1
250100138
1
37

Номер детали на чертеже:

37

Бумажная прокладка

Заводской номер: 250100164 Количество на модель: 1
250100164
1
38

Номер детали на чертеже:

38

Бумажная прокладка

Заводской номер: 250100163 Количество на модель: 1
250100163
1
39

Номер детали на чертеже:

39

Болт М8х16

Заводской номер: 805000033 Количество на модель: 6
805000033
6
40

Номер детали на чертеже:

40

Шайба 8

Заводской номер: 805300010 Количество на модель: 6
805300010
6
41

Номер детали на чертеже:

41

Соединительная букса

Заводской номер: 250100280 Количество на модель: 1
250100280
1
42

Номер детали на чертеже:

42

Борткольцо 25

Заводской номер: 805400001 Количество на модель: 1
805400001
1
43

Номер детали на чертеже:

43

Шпилька M10X75

Заводской номер: 805002239 Количество на модель: 2
805002239
2
44

Номер детали на чертеже:

44

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
45

Номер детали на чертеже:

45

Шпилька М12Х45

Заводской номер: 805002247 Количество на модель: 8
805002247
8
46

Номер детали на чертеже:

46

Гайка М12

Заводской номер: 805200136 Количество на модель: 8
805200136
8
48

Номер детали на чертеже:

48

Болт M12X20

Заводской номер: 805000074 Количество на модель: 1
805000074
1
49

Номер детали на чертеже:

49

Дыхательная труба

Заводской номер: 250100978 Количество на модель: 1
250100978
1
50

Номер детали на чертеже:

50

КПП

Заводской номер: 800302352 Количество на модель: 1
800302352
1
