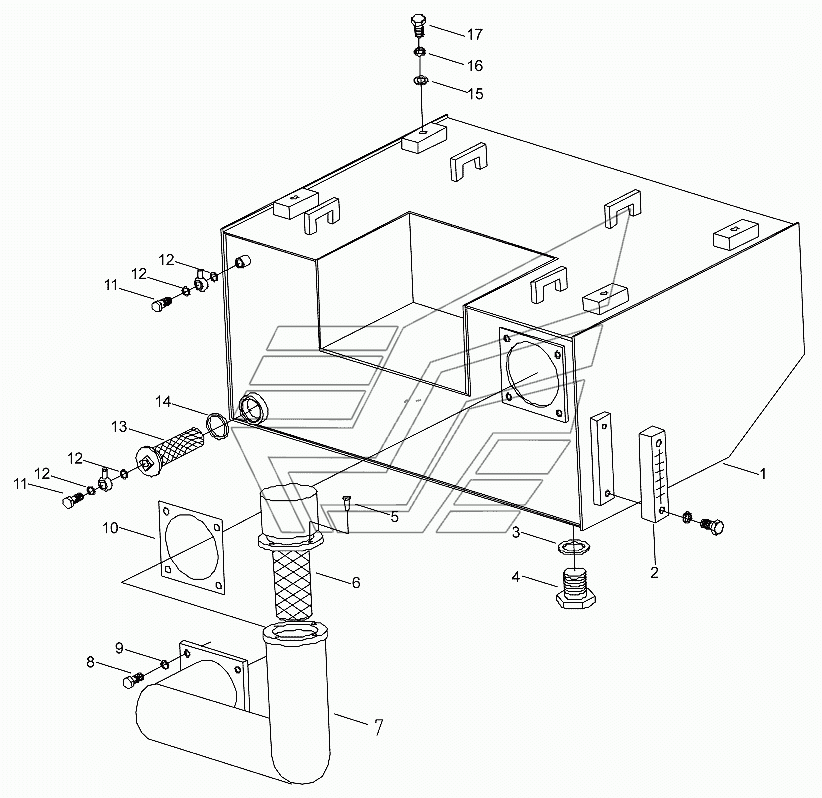

Дизельный бак в сборе LW300FN. Каталог 2013г.

Система двигателя LW300FN Система гидротрансформатора КПП LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 251702898 Количество на модель: 1
251702898
1
2

Номер детали на чертеже:

2

Указатель уровня

Заводской номер: 803164214 Количество на модель: 1
803164214
1
3

Номер детали на чертеже:

3

О-образное уплотнительное колцьо 45x3.5

Заводской номер: 801100042 Количество на модель: 1
801100042
1
4

Номер детали на чертеже:

4

Пробка

Заводской номер: 250200221 Количество на модель: 1
250200221
1
5

Номер детали на чертеже:

5

Болт М8х16

Заводской номер: 805000033 Количество на модель: 1
805000033
1
6

Номер детали на чертеже:

6

Фильтр заправочного гидравлического масла

Заводской номер: 803164217 Количество на модель: 1
803164217
1
7

Номер детали на чертеже:

7

Заправочная горловина

Заводской номер: 250100734 Количество на модель: 1
250100734
1
8

Номер детали на чертеже:

8

Болт М8х20

Заводской номер: 805000018 Количество на модель: 1
805000018
1
9

Номер детали на чертеже:

9

Шайба 8

Заводской номер: 805300010 Количество на модель: 1
805300010
1
10

Номер детали на чертеже:

10

Уплотнительная прокладка

Заводской номер: 250100453 Количество на модель: 1
250100453
1
11

Номер детали на чертеже:

11

Перепускной болт М14х1,5

Заводской номер: 250100281 Количество на модель: 1
250100281
1
12

Номер детали на чертеже:

12

Шайба 14

Заводской номер: 805300024 Количество на модель: 1
805300024
1
13

Номер детали на чертеже:

13

Масляный фильтр в сборе

Заводской номер: 250200471 Количество на модель: 1
250200471
1
14

Номер детали на чертеже:

14

Шайба 45

Заводской номер: 803164100 Количество на модель: 1
803164100
1
15

Номер детали на чертеже:

15

Шайба 16

Заводской номер: 805300013 Количество на модель: 1
805300013
1
16

Номер детали на чертеже:

16

Шайба 16

Заводской номер: 805300011 Количество на модель: 1
805300011
1
17

Номер детали на чертеже:

17

Болт M16x35

Заводской номер: 805000013 Количество на модель: 1
805000013
1
