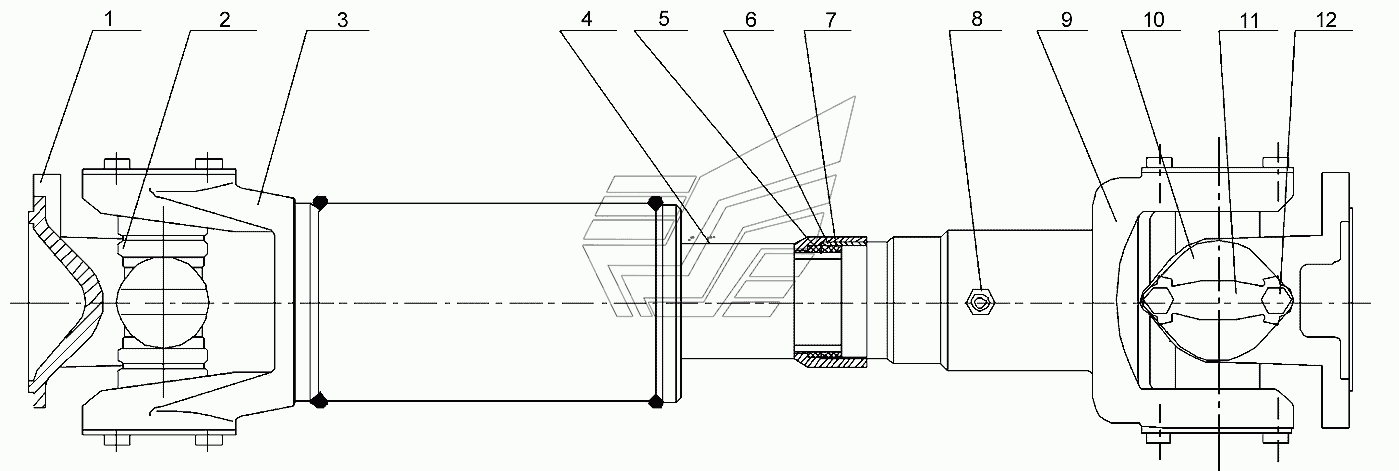

Главный приводный вал 101493 LW300FN. Каталог 2013г.

Главный приводный вал 101148 LW300FN Передний передаточный вал 101269 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланцевая вилка

Заводской номер: Z3.4.2-01 Количество на модель: 2
Z3.4.2-01
2
2

Номер детали на чертеже:

2

Крестовина кардана в сборе

Заводской номер: 860113861 Количество на модель: 2
860113861
2
3

Номер детали на чертеже:

3

Блок шлицевого вала

Заводской номер: Z3.4.2-02 Количество на модель: 1
Z3.4.2-02
1
4

Номер детали на чертеже:

4

Пылезащитная втулка

Заводской номер: Z3.4.2-03 Количество на модель: 1
Z3.4.2-03
1
5

Номер детали на чертеже:

5

Уплотняющая прокладка

Заводской номер: Z3.4.2-04 Количество на модель: 1
Z3.4.2-04
1
6

Номер детали на чертеже:

6

Войловое кольцо защиты от пыли

Заводской номер: Z3.4.2-05 Количество на модель: 1
Z3.4.2-05
1
7

Номер детали на чертеже:

7

Резиновое кольцо

Заводской номер: Z3.4.2-06 Количество на модель: 1
Z3.4.2-06
1
8

Номер детали на чертеже:

8

Масленка М8х1

Заводской номер: GВ1152-89 Количество на модель: 1
GВ1152-89
1
9

Номер детали на чертеже:

9

Блок скользящей вилки

Заводской номер: Z3.4.2-07 Количество на модель: 1
Z3.4.2-07
1
10

Номер детали на чертеже:

10

Перекрышка

Заводской номер: Z3.4.2-08 Количество на модель: 8
Z3.4.2-08
8
11

Номер детали на чертеже:

11

Замковая пластинка

Заводской номер: Z3.4.2-09 Количество на модель: 8
Z3.4.2-09
8
12

Номер детали на чертеже:

12

Болт

Заводской номер: GВ5783-86 Количество на модель: 16
GВ5783-86
16
