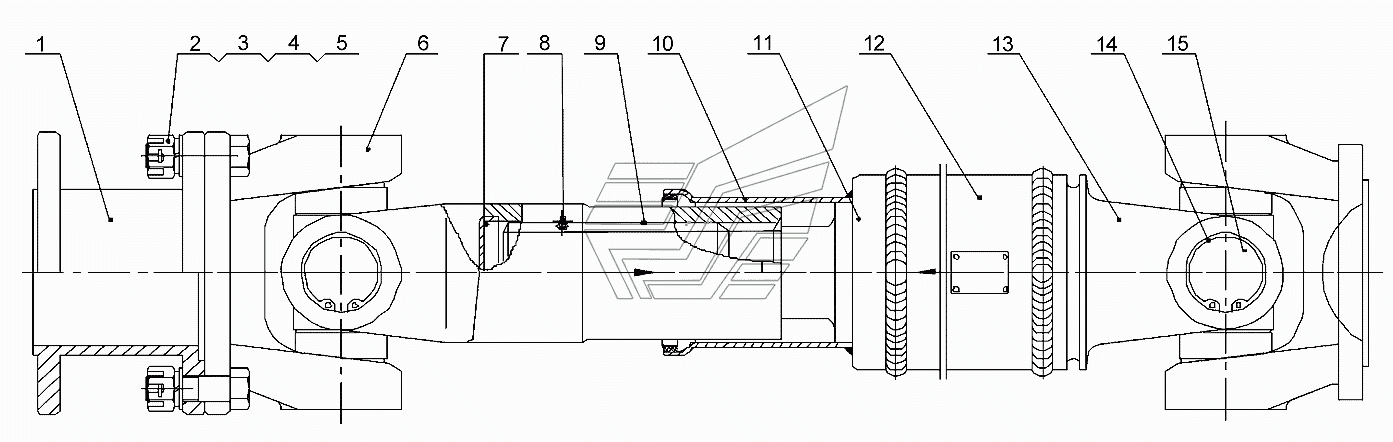

Передний передаточный вал 101269 LW300FN. Каталог 2013г.

Главный приводный вал 101493 LW300FN Передний передаточный вал 101148 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединительный фланец

Заводской номер: Z3.4.1A Количество на модель: 1
Z3.4.1A
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: GВ6181-86 Количество на модель: 4
GВ6181-86
4
3

Номер детали на чертеже:

3

Болт М14х45

Заводской номер: GВ31.1-88 Количество на модель: 4
GВ31.1-88
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: GВ/Т93-87 Количество на модель: 4
GВ/Т93-87
4
5

Номер детали на чертеже:

5

Шплинт Ф3х35

Заводской номер: GB/T91-2000 Количество на модель: 4
GB/T91-2000
4
6

Номер детали на чертеже:

6

Фланцевая вилка

Заводской номер: Z30.3B-2 Количество на модель: 2
Z30.3B-2
2
7

Номер детали на чертеже:

7

Заглушка

Заводской номер: 2201G1-065 Количество на модель: 1
2201G1-065
1
8

Номер детали на чертеже:

8

Масленка

Заводской номер: JВ/ZQ4447-86 Количество на модель: 1
JВ/ZQ4447-86
1
9

Номер детали на чертеже:

9

Вилка обсадной трубы

Заводской номер: 2201G1-021D Количество на модель: 1
2201G1-021D
1
10

Номер детали на чертеже:

10

Пылезащитный кожух

Заводской номер: 350К.3.4-02 Количество на модель: 1
350К.3.4-02
1
11

Номер детали на чертеже:

11

Шлицевой вал

Заводской номер: 2201G1-016D Количество на модель: 1
2201G1-016D
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: Труба Количество на модель: 1
Труба
1
13

Номер детали на чертеже:

13

Вилка кардана

Заводской номер: 2201D-022-2 Количество на модель: 1
2201D-022-2
1
14

Номер детали на чертеже:

14

Упругое кольцо для отверстия

Заводской номер: GB/T893.2-1986 Количество на модель: 8
GB/T893.2-1986
8
15

Номер детали на чертеже:

15

Кардан в сборе

Заводской номер: 860113862 Количество на модель: 2
860113862
2
