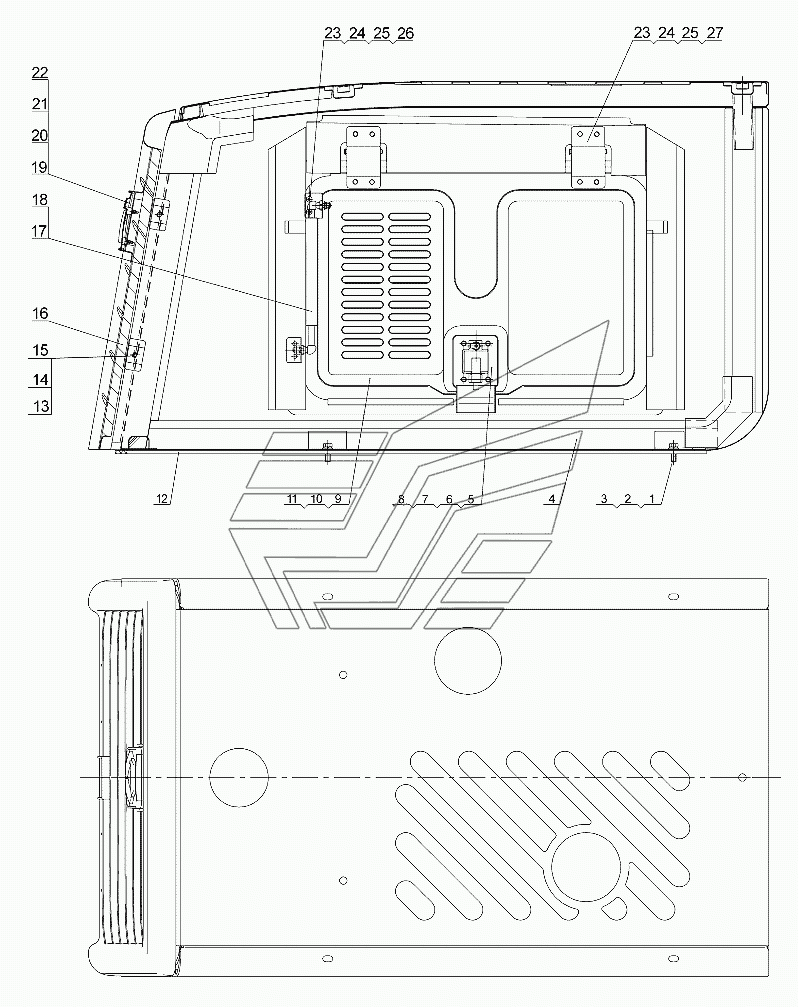

Капот машины 250900142 LW300FN. Каталог 2013г.

Электросистема 251703111 LW300FN Система кондиционера 251700137 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 251700330 Количество на модель: 4
251700330
4
4

Номер детали на чертеже:

4

Сборка сварочного капота

Заводской номер: 250900494 Количество на модель: 1
250900494
1
4

Номер детали на чертеже:

4

Сборка сварочного капота

Заводской номер: 251700324 Количество на модель: 1
251700324
1
5

Номер детали на чертеже:

5

Замок двери

Заводской номер: 802101249 Количество на модель: 2
802101249
2
6

Номер детали на чертеже:

6

Болт М6х16

Заводской номер: 805000322 Количество на модель: 8
805000322
8
7

Номер детали на чертеже:

7

Шайба М6

Заводской номер: 805300030 Количество на модель: 8
805300030
8
8

Номер детали на чертеже:

8

Шайба М6

Заводской номер: 805300029 Количество на модель: 8
805300029
8
9

Номер детали на чертеже:

9

Сборка левой дверки

Заводской номер: 250900480 Количество на модель: 1
250900480
1
10

Номер детали на чертеже:

10

Сборка правой дверки

Заводской номер: 250900485 Количество на модель: 1
250900485
1
11

Номер детали на чертеже:

11

Уплотняющая лента длиной

Заводской номер: 250900567 Количество на модель: 2
250900567
2
12

Номер детали на чертеже:

12

Соединительная прокладка

Заводской номер: 250900568 Количество на модель: 1
250900568
1
13

Номер детали на чертеже:

13

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
14

Номер детали на чертеже:

14

Шайба 10

Заводской номер: 805300102 Количество на модель: 4
805300102
4
15

Номер детали на чертеже:

15

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
16

Номер детали на чертеже:

16

Задний защитный кожух

Заводской номер: 250900540 Количество на модель: 1
250900540
1
17

Номер детали на чертеже:

17

Воздушная пружина

Заводской номер: 801701502 Количество на модель: 2
801701502
2
18

Номер детали на чертеже:

18

Гайка М8

Заводской номер: 805200045 Количество на модель: 2
805200045
2
19

Номер детали на чертеже:

19

Этикетка

Заводской номер: 250900479 Количество на модель: 1
250900479
1
20

Номер детали на чертеже:

20

Гайка M5

Заводской номер: 805200046 Количество на модель: 3
805200046
3
21

Номер детали на чертеже:

21

Шайба 5

Заводской номер: 805300109 Количество на модель: 3
805300109
3
22

Номер детали на чертеже:

22

Шайба 5

Заводской номер: 805300119 Количество на модель: 3
805300119
3
23

Номер детали на чертеже:

23

Болт М8х20

Заводской номер: 805000018 Количество на модель: 20
805000018
20
24

Номер детали на чертеже:

24

Шайба 8

Заводской номер: 805300010 Количество на модель: 24
805300010
24
25

Номер детали на чертеже:

25

Шайба 8

Заводской номер: 805300069 Количество на модель: 24
805300069
24
26

Номер детали на чертеже:

26

Кронштейн крепления

Заводской номер: 250900484 Количество на модель: 2
250900484
2
27

Номер детали на чертеже:

27

дверная петля

Заводской номер: 250900476 Количество на модель: 4
250900476
4
