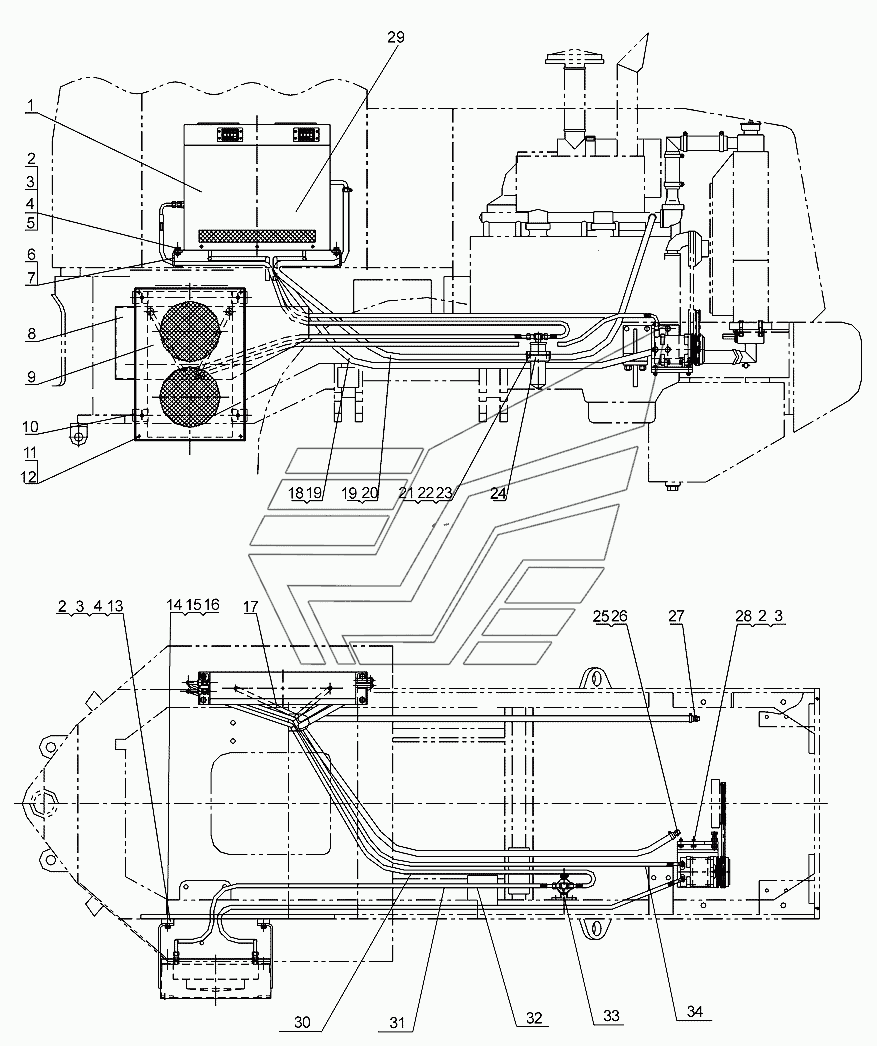

Система кондиционера 251700137 LW300FN. Каталог 2013г.

Капот машины 250900142 LW300FN Система кондиционера 251700161 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Компрессор кондиционера

Заводской номер: 803502601 Количество на модель: 1
803502601
1

Номер детали на чертеже:

Резервный резервуар

Заводской номер: TYJ2-400 Количество на модель: 1
TYJ2-400
1

Номер детали на чертеже:

Конденсатор

Заводской номер: Конденсатор Количество на модель: 1
Конденсатор
1

Номер детали на чертеже:

Выпариватель

Заводской номер: CDZ40K-010 Количество на модель: 1
CDZ40K-010
1

Номер детали на чертеже:

Ремень типа А 17-430

Заводской номер: Ремень Количество на модель: 1
Ремень
1
1

Номер детали на чертеже:

1

Кондиционер в сборе

Заводской номер: 803502530 Количество на модель: 1
803502530
1
2

Номер детали на чертеже:

2

Болт M12x25

Заводской номер: 805000715 Количество на модель: 12
805000715
12
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300018 Количество на модель: 12
805300018
12
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300020 Количество на модель: 8
805300020
8
5

Номер детали на чертеже:

5

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
6

Номер детали на чертеже:

6

Передняя опора

Заводской номер: 251700175 Количество на модель: 1
251700175
1
7

Номер детали на чертеже:

7

Задняя опора

Заводской номер: 251700176 Количество на модель: 1
251700176
1
8

Номер детали на чертеже:

8

Левая упорная планка

Заводской номер: 250500176 Количество на модель: 1
250500176
1
9

Номер детали на чертеже:

9

Шибер

Заводской номер: 250100589 Количество на модель: 1
250100589
1
10

Номер детали на чертеже:

10

Кронштейн крепления конденсатора

Заводской номер: 251700323 Количество на модель: 1
251700323
1
11

Номер детали на чертеже:

11

Винт М8х16

Заводской номер: 805101744 Количество на модель: 4
805101744
4
12

Номер детали на чертеже:

12

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
13

Номер детали на чертеже:

13

Неподвижный блок

Заводской номер: 251900634 Количество на модель: 4
251900634
4
14

Номер детали на чертеже:

14

Болт М10х20

Заводской номер: 805000714 Количество на модель: 4
805000714
4
15

Номер детали на чертеже:

15

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
16

Номер детали на чертеже:

16

Гайка M10

Заводской номер: 805201515 Количество на модель: 4
805201515
4
17

Номер детали на чертеже:

17

Пилетка

Заводской номер: 250500206 Количество на модель: 2
250500206
2
18

Номер детали на чертеже:

18

Водяная труба теплой воды

Заводской номер: 250500207 Количество на модель: 1
250500207
1
19

Номер детали на чертеже:

19

Хомут 22-32

Заводской номер: 801902708 Количество на модель: 4
801902708
4
20

Номер детали на чертеже:

20

Водяная труба теплой воды

Заводской номер: 250500208 Количество на модель: 1
250500208
1
21

Номер детали на чертеже:

21

Болт М6х20

Заводской номер: 805000525 Количество на модель: 2
805000525
2
22

Номер детали на чертеже:

22

Шайба М6

Заводской номер: 805300030 Количество на модель: 2
805300030
2
23

Номер детали на чертеже:

23

Гайка М6

Заводской номер: 805200053 Количество на модель: 2
805200053
2
24

Номер детали на чертеже:

24

Установочная планка ресивера

Заводской номер: 250100588 Количество на модель: 1
250100588
1
25

Номер детали на чертеже:

25

Выключатель горячей воды отопителя

Заводской номер: 250300125 Количество на модель: 1
250300125
1
26

Номер детали на чертеже:

26

Соединение указателя температуры воды

Заводской номер: 250300190 Количество на модель: 1
250300190
1
27

Номер детали на чертеже:

27

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
28

Номер детали на чертеже:

28

Опора компрессора кондиционера

Заводской номер: 250100590 Количество на модель: 1
250100590
1
29

Номер детали на чертеже:

29

Штуцер

Заводской номер: TYJ1-301-3 Количество на модель: 2
TYJ1-301-3
2
30

Номер детали на чертеже:

30

Блок резиновой трубы от ресивера-испарителя

Заводской номер: CDZ40K-062 Количество на модель: 1
CDZ40K-062
1
31

Номер детали на чертеже:

31

Блок резиновой трубы от конденсатора до ресивера

Заводской номер: CDZ40K-061 Количество на модель: 1
CDZ40K-061
1
32

Номер детали на чертеже:

32

Болк резиновой трубы от компрессора до конденсатора

Заводской номер: CDZ40K-060 Количество на модель: 1
CDZ40K-060
1
33

Номер детали на чертеже:

33

Кронштейн ресивера

Заводской номер: CD30L14-018 Количество на модель: 1
CD30L14-018
1
34

Номер детали на чертеже:

34

Блок резиновой трубы от испарителя-до компрессора

Заводской номер: CDZ40K-063 Количество на модель: 1
CDZ40K-063
1
