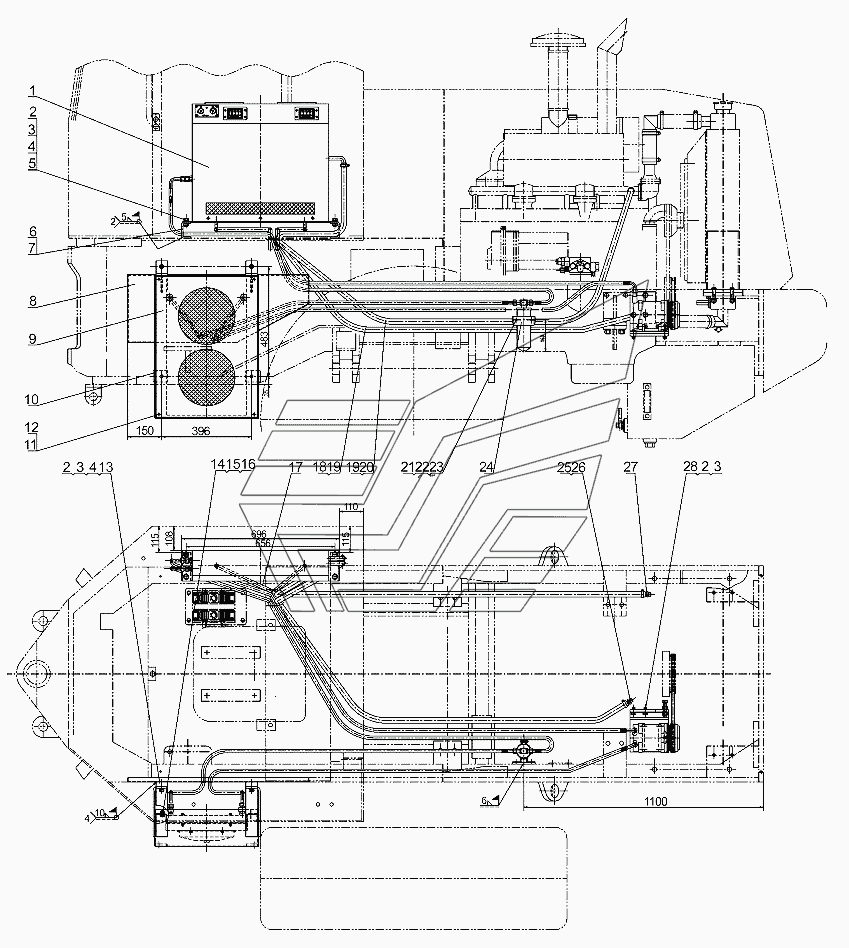

Система кондиционера 251700161 LW300FN. Каталог 2013г.

Система кондиционера 251700137 LW300FN Опора компрессора кондиционера Z3G.22.3, 250100590 LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Компрессор кондиционера

Заводской номер: 803502601 Количество на модель: 1
803502601
1

Номер детали на чертеже:

Резервный резервуар

Заводской номер: TYJ2-400 Количество на модель: 1
TYJ2-400
1

Номер детали на чертеже:

Конденсатор

Заводской номер: Конденсатор Количество на модель: 1
Конденсатор
1

Номер детали на чертеже:

Выпариватель

Заводской номер: CDZ40K-010 Количество на модель: 1
CDZ40K-010
1

Номер детали на чертеже:

Ремень типа А 17-430

Заводской номер: А17-430 Количество на модель: 1
А17-430
1
1

Номер детали на чертеже:

1

Кондиционер в сборе

Заводской номер: 803502530 Количество на модель: 1
803502530
1
1

Номер детали на чертеже:

1

Кондиционер в сборе

Заводской номер: 803543162 Количество на модель: 1
803543162
1
2

Номер детали на чертеже:

2

Болт M12x25

Заводской номер: 805000715 Количество на модель: 12
805000715
12
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: 805300018 Количество на модель: 12
805300018
12
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
5

Номер детали на чертеже:

5

Передняя опора

Заводской номер: 251700175 Количество на модель: 1
251700175
1
6

Номер детали на чертеже:

6

Задняя опора

Заводской номер: 251700176 Количество на модель: 1
251700176
1
7

Номер детали на чертеже:

7

Левая упорная планка

Заводской номер: 250500176 Количество на модель: 1
250500176
1
8

Номер детали на чертеже:

8

Шибер

Заводской номер: 250100589 Количество на модель: 1
250100589
1
9

Номер детали на чертеже:

9

Кронштейн крепления конденсатора

Заводской номер: 251700323 Количество на модель: 1
251700323
1
10

Номер детали на чертеже:

10

Винт М8х16

Заводской номер: 805101744 Количество на модель: 4
805101744
4
11

Номер детали на чертеже:

11

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
12

Номер детали на чертеже:

12

Неподвижный блок

Заводской номер: 251900634 Количество на модель: 4
251900634
4
13

Номер детали на чертеже:

13

Резиновая труба JB/T8406-2001

Заводской номер: 803163988 Количество на модель: 2
803163988
2
14

Номер детали на чертеже:

14

Водяная труба теплой воды

Заводской номер: 250500207 Количество на модель: 1
250500207
1
15

Номер детали на чертеже:

15

Кольцевой хомут из двух стальных проловок 28-32

Заводской номер: 801902699 Количество на модель: 4
801902699
4
16

Номер детали на чертеже:

16

Водяная труба теплой воды

Заводской номер: 250500208 Количество на модель: 1
250500208
1
17

Номер детали на чертеже:

17

Болт М6х20

Заводской номер: 805000525 Количество на модель: 2
805000525
2
18

Номер детали на чертеже:

18

Шайба М6

Заводской номер: 805300030 Количество на модель: 2
805300030
2
19

Номер детали на чертеже:

19

Гайка М6

Заводской номер: 805200053 Количество на модель: 2
805200053
2
20

Номер детали на чертеже:

20

Установочная планка ресивера

Заводской номер: 250100588 Количество на модель: 1
250100588
1
21

Номер детали на чертеже:

21

Клапан водяного крана

Заводской номер: 800787654 Количество на модель: 1
800787654
1
22

Номер детали на чертеже:

22

Соединение указателя температуры воды

Заводской номер: 250300190 Количество на модель: 1
250300190
1
23

Номер детали на чертеже:

23

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
24

Номер детали на чертеже:

24

Опора компрессора кондиционера

Заводской номер: 250100674 Количество на модель: 1
250100674
1
