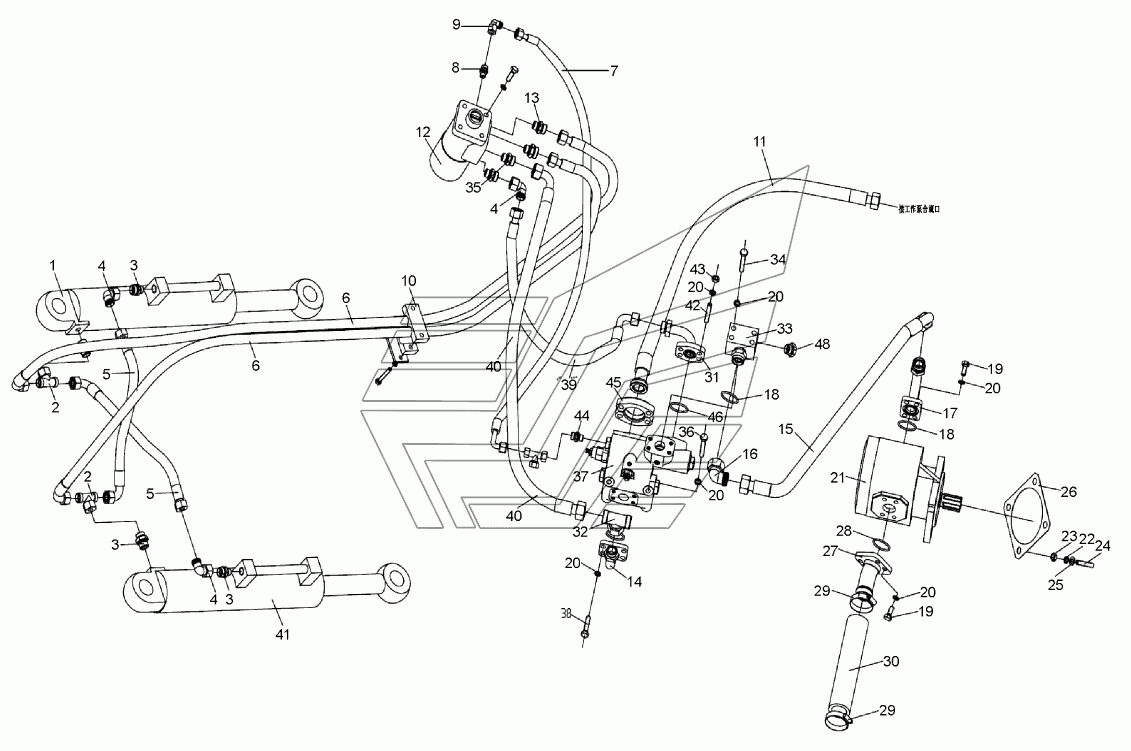

Гидросистема поворота 300KNII LW300KN. Каталог 2013г.

Трехсекционная гидравлическая система 300KNII LW300KN Серво-гидросистема 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правый поворотный цилиндр

Заводской номер: 803004311 Количество на модель: 1
803004311
1
2

Номер детали на чертеже:

2

Соединение тройника

Заводской номер: 803164787 Количество на модель: 2
803164787
2
3

Номер детали на чертеже:

3

Соединение

Заводской номер: 803164233 Количество на модель: 4
803164233
4
4

Номер детали на чертеже:

4

Отвод

Заводской номер: 803163573 Количество на модель: 4
803163573
4
5

Номер детали на чертеже:

5

Резиновая труба в сборе

Заводской номер: 252600563 Количество на модель: 2
252600563
2
6

Номер детали на чертеже:

6

Гибкий рукав в сборе

Заводской номер: 252700195 Количество на модель: 2
252700195
2
7

Номер детали на чертеже:

7

Гибкий рукав в сборе

Заводской номер: 252700196 Количество на модель: 1
252700196
1
8

Номер детали на чертеже:

8

Соединение

Заводской номер: 803163757 Количество на модель: 3
803163757
3
9

Номер детали на чертеже:

9

Соединение

Заводской номер: 803164245 Количество на модель: 1
803164245
1
10

Номер детали на чертеже:

10

Трубодержатель

Заводской номер: 252700369 Количество на модель: 1
252700369
1
11

Номер детали на чертеже:

11

Гибкий рукав в сборе

Заводской номер: 252605930 Количество на модель: 1
252605930
1
12

Номер детали на чертеже:

12

Инфлектор

Заводской номер: 803004125 Количество на модель: 1
803004125
1
13

Номер детали на чертеже:

13

Соединение

Заводской номер: 803164736 Количество на модель: 3
803164736
3
14

Номер детали на чертеже:

14

Стальная трубка

Заводской номер: 252605772 Количество на модель: 1
252605772
1
15

Номер детали на чертеже:

15

Гибкий рукав в сборе

Заводской номер: 253100337 Количество на модель: 1
253100337
1
16

Номер детали на чертеже:

16

Отвод

Заводской номер: 803163638 Количество на модель: 1
803163638
1
17

Номер детали на чертеже:

17

Стальная трубка

Заводской номер: 252700200 Количество на модель: 1
252700200
1
18

Номер детали на чертеже:

18

О-образное уплотнительное кольцо

Заводской номер: 801100133 Количество на модель: 3
801100133
3
19

Номер детали на чертеже:

19

Болт М10х30

Заводской номер: 805000043 Количество на модель: 8
805000043
8
20

Номер детали на чертеже:

20

Шайба 10

Заводской номер: 805300014 Количество на модель: 27
805300014
27
21

Номер детали на чертеже:

21

Шестеренчатый насос

Заводской номер: 803004124 Количество на модель: 1
803004124
1
22

Номер детали на чертеже:

22

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
23

Номер детали на чертеже:

23

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
24

Номер детали на чертеже:

24

Шпилька М12х35

Заводской номер: 805002233 Количество на модель: 4
805002233
4
25

Номер детали на чертеже:

25

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
26

Номер детали на чертеже:

26

Уплотнительная прокладка

Заводской номер: 252100847 Количество на модель: 1
252100847
1
27

Номер детали на чертеже:

27

Стальная трубка

Заводской номер: 252700201 Количество на модель: 1
252700201
1
28

Номер детали на чертеже:

28

О-образное уплотнительное кольцо

Заводской номер: 801100148 Количество на модель: 1
801100148
1
29

Номер детали на чертеже:

29

Хомут из нержавейки 44-64

Заводской номер: 801902713 Количество на модель: 2
801902713
2
30

Номер детали на чертеже:

30

Резиновая труба, В38х210

Заводской номер: 803163992 Количество на модель: 1
803163992
1
31

Номер детали на чертеже:

31

Стальная трубка

Заводской номер: 252605773 Количество на модель: 1
252605773
1
32

Номер детали на чертеже:

32

Соединение тройника

Заводской номер: 803163723 Количество на модель: 1
803163723
1
33

Номер детали на чертеже:

33

Блок соединений

Заводской номер: 252605776 Количество на модель: 1
252605776
1
34

Номер детали на чертеже:

34

Болт M10x65

Заводской номер: 805000401 Количество на модель: 4
805000401
4
35

Номер детали на чертеже:

35

Соединение

Заводской номер: 803164899 Количество на модель: 1
803164899
1
36

Номер детали на чертеже:

36

Болт M10x90

Заводской номер: 805000036 Количество на модель: 3
805000036
3
37

Номер детали на чертеже:

37

Разгружающий клапан

Заводской номер: 803070622 Количество на модель: 1
803070622
1
38

Номер детали на чертеже:

38

Болт М10х25

Заводской номер: 805000727 Количество на модель: 8
805000727
8
39

Номер детали на чертеже:

39

Резиновая труба в сборе

Заводской номер: 252300506 Количество на модель: 1
252300506
1
40

Номер детали на чертеже:

40

Резиновая труба в сборе

Заводской номер: 252605778 Количество на модель: 1
252605778
1
41

Номер детали на чертеже:

41

Лево-поворотный маслоцилиндр

Заводской номер: 803004310 Количество на модель: 1
803004310
1
42

Номер детали на чертеже:

42

Шпилька M10x40

Заводской номер: 805041491 Количество на модель: 4
805041491
4
43

Номер детали на чертеже:

43

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
44

Номер детали на чертеже:

44

Соединение

Заводской номер: 805002295 Количество на модель: 1
805002295
1
45

Номер детали на чертеже:

45

Блок фланцев

Заводской номер: 803164234 Количество на модель: 1
803164234
1
46

Номер детали на чертеже:

46

О-образное кольцо 25x3.55G

Заводской номер: 801100120 Количество на модель: 1
801100120
1
48

Номер детали на чертеже:

48

Заглушка

Заводской номер: 803166449 Количество на модель: 1
803166449
1
