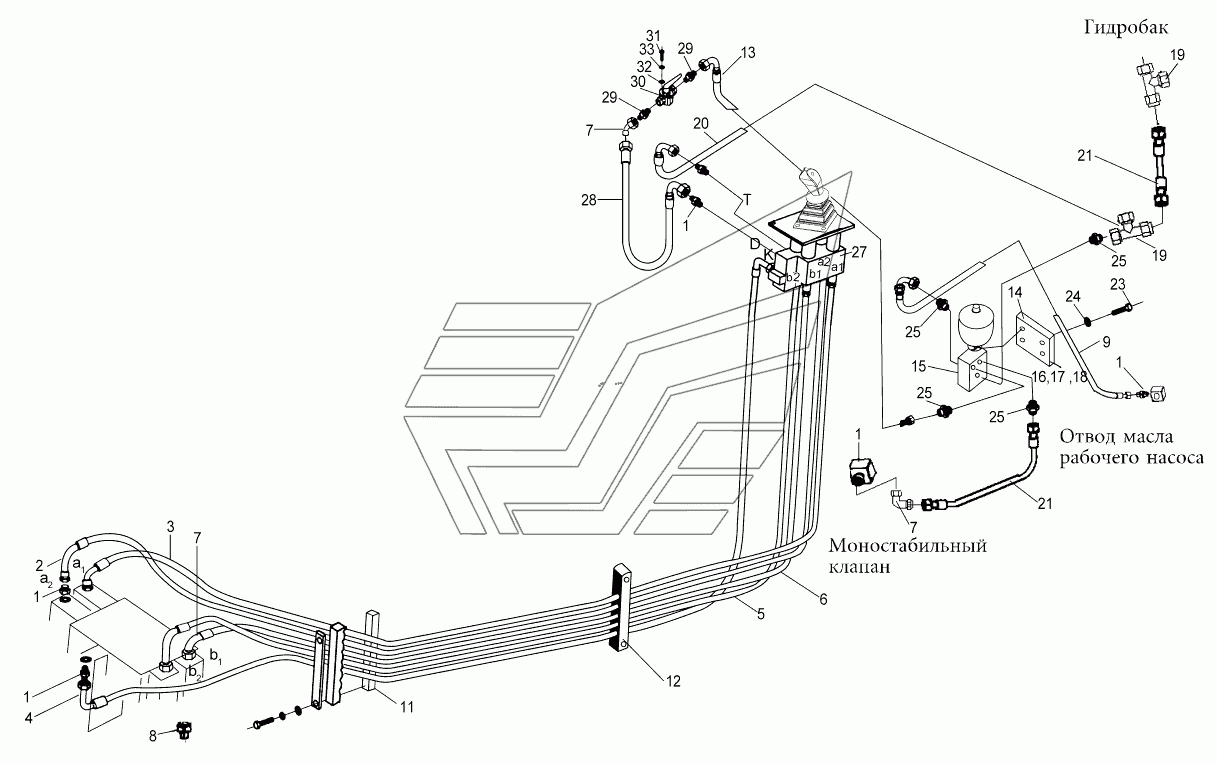

Серво-гидросистема 300KNII LW300KN. Каталог 2013г.

Гидросистема поворота 300KNII LW300KN Система централизованного измерения давления 300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединение

Заводской номер: 805002295 Количество на модель: 14
805002295
14
2

Номер детали на чертеже:

2

Резиновая труба в сборе

Заводской номер: 252600659 Количество на модель: 1
252600659
1
3

Номер детали на чертеже:

3

Резиновая труба в сборе

Заводской номер: 252600660 Количество на модель: 1
252600660
1
4

Номер детали на чертеже:

4

Резиновая труба в сборе

Заводской номер: 252600662 Количество на модель: 1
252600662
1
5

Номер детали на чертеже:

5

Резиновая труба в сборе

Заводской номер: 252600663 Количество на модель: 1
252600663
1
6

Номер детали на чертеже:

6

Резиновая труба в сборе

Заводской номер: 252600664 Количество на модель: 1
252600664
1
7

Номер детали на чертеже:

7

Соединение

Заводской номер: 803164245 Количество на модель: 4
803164245
4
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 803166449 Количество на модель: 1
803166449
1
9

Номер детали на чертеже:

9

Резиновая труба в сборе

Заводской номер: 252605465 Количество на модель: 1
252605465
1
11

Номер детали на чертеже:

11

Опора

Заводской номер: 252601567 Количество на модель: 1
252601567
1
12

Номер детали на чертеже:

12

Опора

Заводской номер: 252601568 Количество на модель: 1
252601568
1
13

Номер детали на чертеже:

13

Резиновая труба в сборе

Заводской номер: 252600674 Количество на модель: 1
252600674
1
14

Номер детали на чертеже:

14

Переходной опорный лист

Заводской номер: 252605246 Количество на модель: 1
252605246
1
15

Номер детали на чертеже:

15

Блок сервомаслоснабжения

Заводской номер: 803201536 Количество на модель: 1
803201536
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 805000278 Количество на модель: 2
805000278
2
17

Номер детали на чертеже:

17

Шайба 10

Заводской номер: 805300017 Количество на модель: 2
805300017
2
18

Номер детали на чертеже:

18

Шайба 10

Заводской номер: 805300014 Количество на модель: 2
805300014
2
19

Номер детали на чертеже:

19

Соединение тройника

Заводской номер: 803164243 Количество на модель: 2
803164243
2
20

Номер детали на чертеже:

20

Резиновая труба в сборе

Заводской номер: 252600670 Количество на модель: 1
252600670
1
21

Номер детали на чертеже:

21

Резиновая труба в сборе

Заводской номер: 252600672 Количество на модель: 2
252600672
2
23

Номер детали на чертеже:

23

Болт М8х25

Заводской номер: 805000017 Количество на модель: 2
805000017
2
24

Номер детали на чертеже:

24

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
25

Номер детали на чертеже:

25

Соединение

Заводской номер: 803164253 Количество на модель: 4
803164253
4
27

Номер детали на чертеже:

27

Сборка клапанов с гидроусилителем рукоятки отечественного производства

Заводской номер: 252102050 Количество на модель: 1
252102050
1
28

Номер детали на чертеже:

28

Резиновая труба в сборе

Заводской номер: 252600673 Количество на модель: 1
252600673
1
29

Номер детали на чертеже:

29

Соединение

Заводской номер: 803164304 Количество на модель: 2
803164304
2
30

Номер детали на чертеже:

30

Двуходовой шаровой клапан

Заводской номер: 800701136 Количество на модель: 1
800701136
1
31

Номер детали на чертеже:

31

Винт М5х20

Заводской номер: 805100338 Количество на модель: 2
805100338
2
32

Номер детали на чертеже:

32

Шайба 5

Заводской номер: 805300119 Количество на модель: 2
805300119
2
33

Номер детали на чертеже:

33

Шайба 5

Заводской номер: 805300109 Количество на модель: 2
805300109
2
