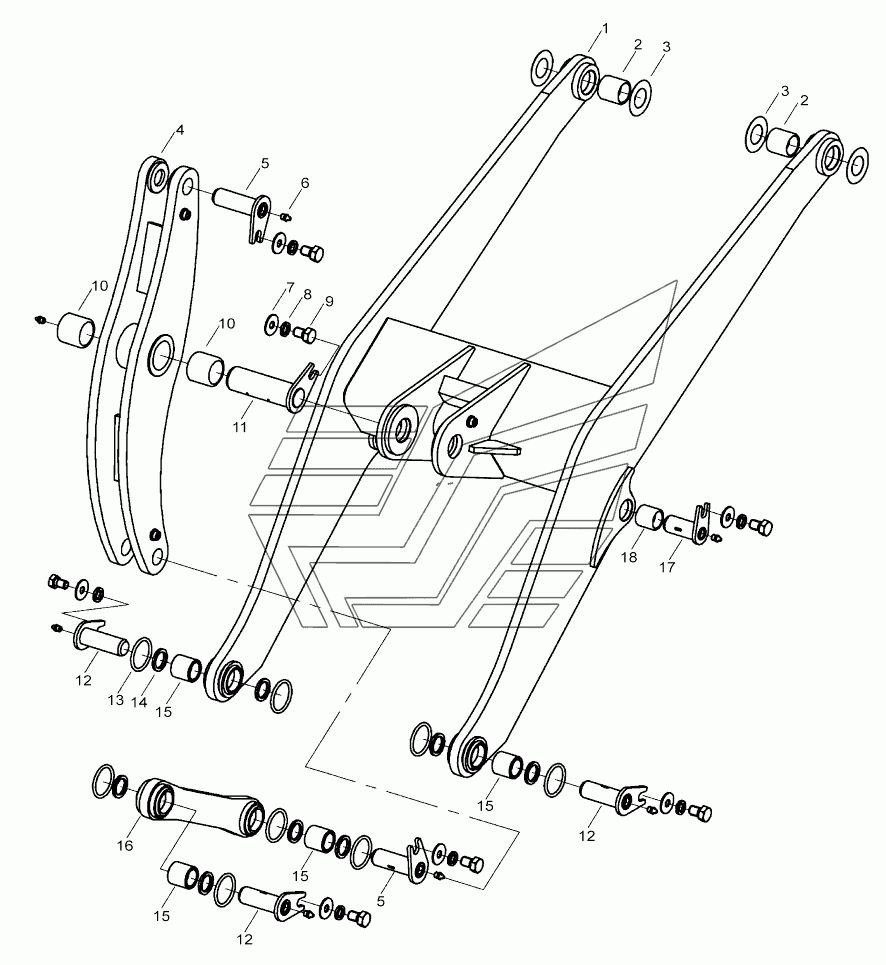

Система рабочего шатуна LW300KN. Каталог 2013г.

Распределительный клапан DF25B2(30G) 300KNII LW300KN Система рабочего шатуна 252604259 LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 252605707 Количество на модель: 1
252605707
1
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 252605717 Количество на модель: 1
252605717
1
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 252601696 Количество на модель: 1
252601696
1
2

Номер детали на чертеже:

2

Втулка вала

Заводской номер: 252600351 Количество на модель: 2
252600351
2
3

Номер детали на чертеже:

3

Регулирующая шайба

Заводской номер: 252101316 Количество на модель: 4
252101316
4
4

Номер детали на чертеже:

4

Качалка

Заводской номер: 252600331 Количество на модель: 1
252600331
1
5

Номер детали на чертеже:

5

Вал пальца конца качалки

Заводской номер: 252600344 Количество на модель: 2
252600344
2
6

Номер детали на чертеже:

6

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 8
801100336
8
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300111 Количество на модель: 8
805300111
8
8

Номер детали на чертеже:

8

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
9

Номер детали на чертеже:

9

Болт М16х25

Заводской номер: 805000022 Количество на модель: 8
805000022
8
10

Номер детали на чертеже:

10

Втулка вала

Заводской номер: 250100245 Количество на модель: 2
250100245
2
11

Номер детали на чертеже:

11

Вал пальца качалки

Заводской номер: 252600346 Количество на модель: 1
252600346
1
12

Номер детали на чертеже:

12

Вал штифта ковша-лопаты

Заводской номер: 252600341 Количество на модель: 3
252600341
3
13

Номер детали на чертеже:

13

О-образное кольцо

Заводской номер: 251900441 Количество на модель: 8
251900441
8
14

Номер детали на чертеже:

14

Уплотнительное кольцо B60x80x8

Заводской номер: 803164079 Количество на модель: 8
803164079
8
15

Номер детали на чертеже:

15

Стальная втулка

Заводской номер: 252600343 Количество на модель: 4
252600343
4
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 252601103 Количество на модель: 1
252601103
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 252600605 Количество на модель: 1
252600605
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 252600336 Количество на модель: 1
252600336
1
17

Номер детали на чертеже:

17

Вал пальца цилиндра стрелы

Заводской номер: 252600348 Количество на модель: 2
252600348
2
18

Номер детали на чертеже:

18

Втулка вала

Заводской номер: 252600350 Количество на модель: 2
252600350
2
