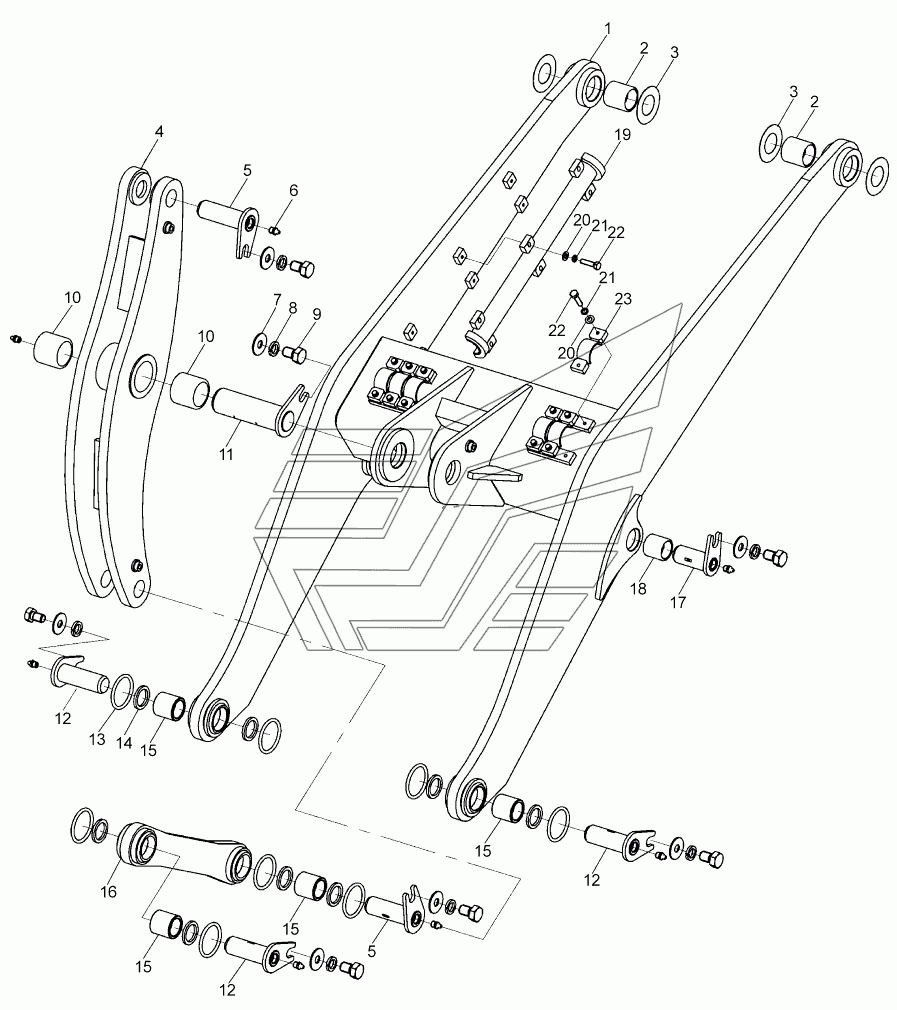

Система рабочего шатуна 252604259 LW300KN. Каталог 2013г.

Система рабочего шатуна LW300KN Ковш-лопата 252605697 (Стандартное оснащение погрузчика с шетсью шанутами 1.8) LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 252600608 Количество на модель: 1
252600608
1
2

Номер детали на чертеже:

2

Втулка вала

Заводской номер: 252600351 Количество на модель: 2
252600351
2
3

Номер детали на чертеже:

3

Регулирующая шайба

Заводской номер: 252101316 Количество на модель: 4
252101316
4
4

Номер детали на чертеже:

4

Качалка

Заводской номер: 252600331 Количество на модель: 1
252600331
1
5

Номер детали на чертеже:

5

Вал пальца конца качалки

Заводской номер: 252600344 Количество на модель: 2
252600344
2
6

Номер детали на чертеже:

6

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 8
801100336
8
7

Номер детали на чертеже:

7

Шайба 16

Заводской номер: 805300111 Количество на модель: 8
805300111
8
8

Номер детали на чертеже:

8

Шайба 16

Заводской номер: 805300011 Количество на модель: 8
805300011
8
9

Номер детали на чертеже:

9

Болт М16х25

Заводской номер: 805000022 Количество на модель: 8
805000022
8
10

Номер детали на чертеже:

10

Втулка вала

Заводской номер: 250100245 Количество на модель: 2
250100245
2
11

Номер детали на чертеже:

11

Вал пальца качалки

Заводской номер: 252600346 Количество на модель: 1
252600346
1
12

Номер детали на чертеже:

12

Вал штифта ковша-лопаты

Заводской номер: 252600341 Количество на модель: 3
252600341
3
13

Номер детали на чертеже:

13

О-образное кольцо

Заводской номер: 251900441 Количество на модель: 8
251900441
8
14

Номер детали на чертеже:

14

Уплотнительное кольцо B60x80x8

Заводской номер: 803164079 Количество на модель: 8
803164079
8
15

Номер детали на чертеже:

15

Стальная втулка

Заводской номер: 252600343 Количество на модель: 4
252600343
4
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 252600336 Количество на модель: 1
252600336
1
17

Номер детали на чертеже:

17

Вал пальца цилиндра стрелы

Заводской номер: 252600348 Количество на модель: 2
252600348
2
18

Номер детали на чертеже:

18

Втулка вала

Заводской номер: 252600350 Количество на модель: 2
252600350
2
19

Номер детали на чертеже:

19

Опора

Заводской номер: 252600647 Количество на модель: 2
252600647
2
20

Номер детали на чертеже:

20

Шайба 10

Заводской номер: 805300017 Количество на модель: 24
805300017
24
21

Номер детали на чертеже:

21

Шайба 10

Заводской номер: 805300014 Количество на модель: 24
805300014
24
22

Номер детали на чертеже:

22

Болт M10x40

Заводской номер: 805000029 Количество на модель: 24
805000029
24
23

Номер детали на чертеже:

23

Хомут

Заводской номер: 252600609 Количество на модель: 6
252600609
6
Система рабочего шатуна LW300KN Ковш-лопата 252605697 (Стандартное оснащение погрузчика с шетсью шанутами 1.8) LW300KN
