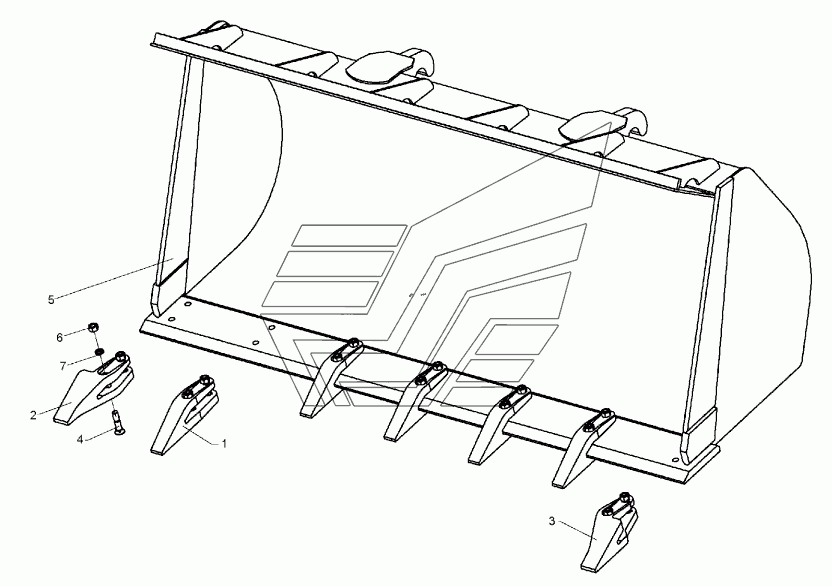

Сбор быстросменной ковш-лопаты с шестью шатунами LW300KN. Каталог 2013г.

Быстродействующий станок с шестью шатунами LW300KN Тормозная система LW300KN LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зуб ковша-лопаты

Заводской номер: 250200234 Количество на модель: 1
250200234
1
2

Номер детали на чертеже:

2

Правый боковой зуб

Заводской номер: 250900263 Количество на модель: 1
250900263
1
3

Номер детали на чертеже:

3

Левый боковой зуб

Заводской номер: 250900264 Количество на модель: 1
250900264
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 252100838 Количество на модель: 14
252100838
14
5

Номер детали на чертеже:

5

Ковш-лопата

Заводской номер: 252600884 Количество на модель: 1
252600884
1
5

Номер детали на чертеже:

5

Ковш-лопата

Заводской номер: 252601127 Количество на модель: 1
252601127
1
6

Номер детали на чертеже:

6

Гайка М20

Заводской номер: 805200052 Количество на модель: 14
805200052
14
7

Номер детали на чертеже:

7

Шайба 20

Заводской номер: 805300023 Количество на модель: 14
805300023
14
