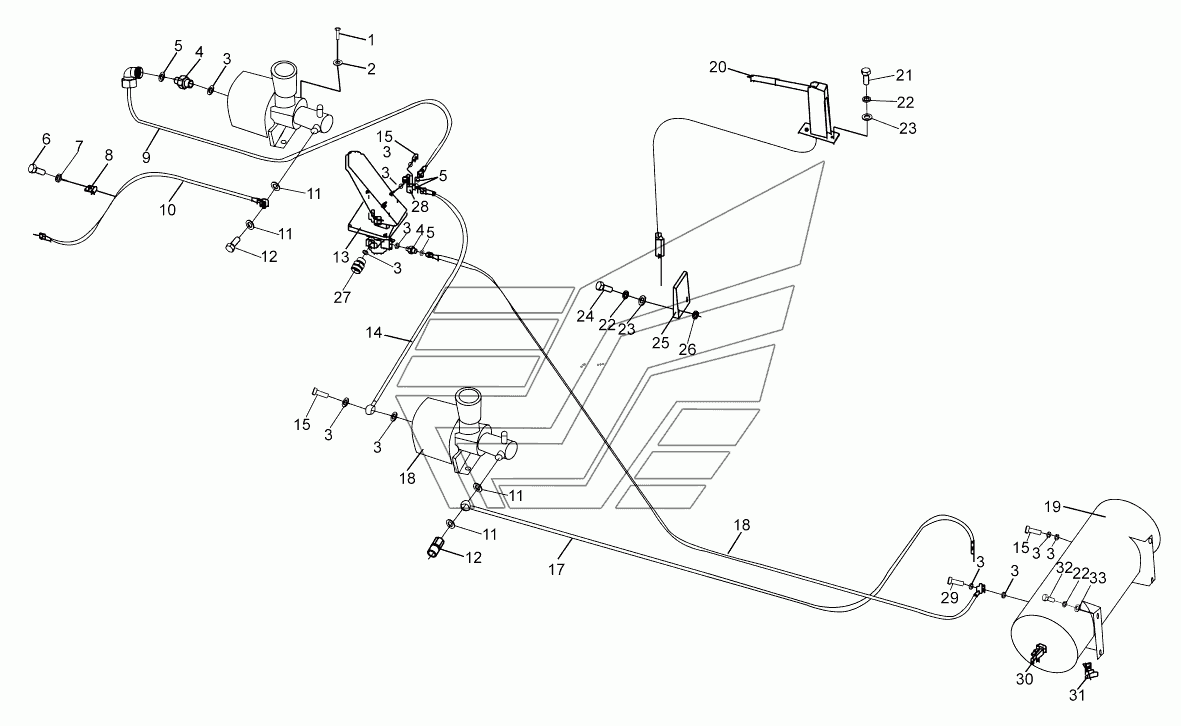

Тормозная система LW300KN LW300KN. Каталог 2013г.

Сбор быстросменной ковш-лопаты с шестью шатунами LW300KN Тормозная система 252604886 LW300KNII LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M12x25

Заводской номер: 805000715 Количество на модель: 8
805000715
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
3

Номер детали на чертеже:

3

Шайба 22

Заводской номер: 805301414 Количество на модель: 10
805301414
10
4

Номер детали на чертеже:

4

Соединение

Заводской номер: 251800289 Количество на модель: 2
251800289
2
5

Номер детали на чертеже:

5

O-образное кольцо

Заводской номер: 803164131 Количество на модель: 4
803164131
4
6

Номер детали на чертеже:

6

Болт М8х16

Заводской номер: 805000033 Количество на модель: 1
805000033
1
7

Номер детали на чертеже:

7

Шайба 8

Заводской номер: 805300010 Количество на модель: 7
805300010
7
8

Номер детали на чертеже:

8

Цанга

Заводской номер: 803604583 Количество на модель: 1
803604583
1
9

Номер детали на чертеже:

9

Воздухоприводная труба переднего форсажного насоса

Заводской номер: 252600643 Количество на модель: 1
252600643
1
10

Номер детали на чертеже:

10

Гибкий рукав переднего моста

Заводской номер: 252604606 Количество на модель: 1
252604606
1
11

Номер детали на чертеже:

11

О-образное кольцо 6x1.8

Заводской номер: 803164132 Количество на модель: 4
803164132
4
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 250200648 Количество на модель: 2
250200648
2
13

Номер детали на чертеже:

13

Пневматический тормозный клапан

Заводской номер: 800901158 Количество на модель: 1
800901158
1
14

Номер детали на чертеже:

14

Пневматическая труба заднего цилиндра форсажа

Заводской номер: 252600642 Количество на модель: 1
252600642
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 250200210 Количество на модель: 3
250200210
3
16

Номер детали на чертеже:

16

ФН в сборе

Заводской номер: 800901152 Количество на модель: 2
800901152
2
17

Номер детали на чертеже:

17

Гибкий рукав заднего моста

Заводской номер: 252604605 Количество на модель: 1
252604605
1
18

Номер детали на чертеже:

18

Выпускной патрубок воздухосборника

Заводской номер: 251800292 Количество на модель: 1
251800292
1
19

Номер детали на чертеже:

19

Воздухосборник

Заводской номер: 252605004 Количество на модель: 1
252605004
1
20

Номер детали на чертеже:

20

Контроллер с ручным управлением

Заводской номер: 252700222 Количество на модель: 1
252700222
1
21

Номер детали на чертеже:

21

Болт M10x40

Заводской номер: 805000029 Количество на модель: 2
805000029
2
22

Номер детали на чертеже:

22

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
23

Номер детали на чертеже:

23

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
24

Номер детали на чертеже:

24

Болт M10x50

Заводской номер: 805000047 Количество на модель: 2
805000047
2
25

Номер детали на чертеже:

25

Неподвижная опора

Заводской номер: 250200236 Количество на модель: 1
250200236
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 252901180 Количество на модель: 2
252901180
2
27

Номер детали на чертеже:

27

Прямое соединение

Заводской номер: 250300252 Количество на модель: 1
250300252
1
28

Номер детали на чертеже:

28

Соединение тройника

Заводской номер: 251800290 Количество на модель: 1
251800290
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: 252600641 Количество на модель: 1
252600641
1
30

Номер детали на чертеже:

30

Водовыпускной кран

Заводской номер: 227301565 Количество на модель: 1
227301565
1
31

Номер детали на чертеже:

31

Автоматический сливной клапан

Заводской номер: 800701137 Количество на модель: 1
800701137
1
32

Номер детали на чертеже:

32

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
33

Номер детали на чертеже:

33

Шайба 10

Заводской номер: 805300102 Количество на модель: 4
805300102
4
Сбор быстросменной ковш-лопаты с шестью шатунами LW300KN Тормозная система 252604886 LW300KNII LW300KN
