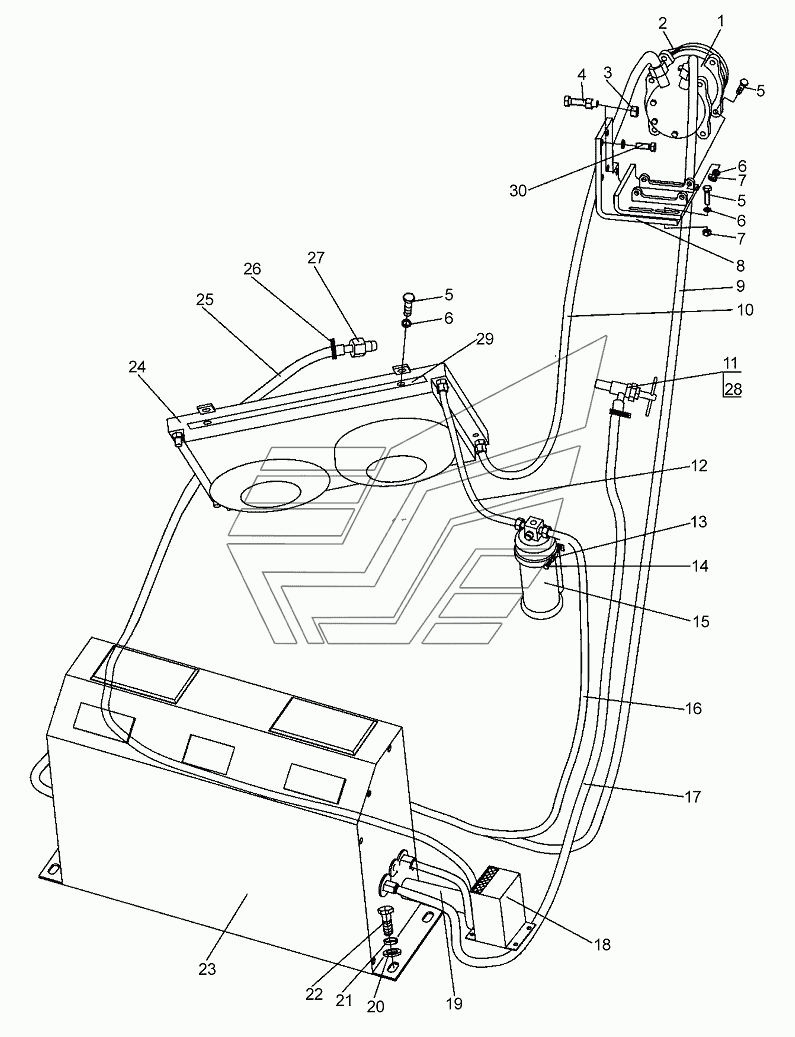

Система кондиционера 252600283 LW300KN LW300KN. Каталог 2013г.

Электросистема 252606675 300KNII LW300KN Кондиционер в сборе 803502515-102766 LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Компрессор кондиционера

Заводской номер: TYJ2-100 Количество на модель: 1
TYJ2-100
1
2

Номер детали на чертеже:

2

Ремень типа А

Заводской номер: 6420 Количество на модель: 1
6420
1
3

Номер детали на чертеже:

3

Гайка M14

Заводской номер: 805200067 Количество на модель: 2
805200067
2
4

Номер детали на чертеже:

4

Болт М14x65

Заводской номер: 805000444 Количество на модель: 1
805000444
1
5

Номер детали на чертеже:

5

Болт М10х35

Заводской номер: 805000062 Количество на модель: 11
805000062
11
6

Номер детали на чертеже:

6

Шайба 10

Заводской номер: 805300014 Количество на модель: 11
805300014
11
7

Номер детали на чертеже:

7

Гайка М10

Заводской номер: 805200048 Количество на модель: 7
805200048
7
8

Номер детали на чертеже:

8

Опора компрессора кондиционера

Заводской номер: 250100674 Количество на модель: 1
250100674
1
8

Номер детали на чертеже:

8

Опора компрессора кондиционера

Заводской номер: 252601014 Количество на модель: 1
252601014
1
9

Номер детали на чертеже:

9

От выпаривателя до резиновой трубы компрессора

Заводской номер: CDKT87E-063 Количество на модель: 1
CDKT87E-063
1
10

Номер детали на чертеже:

10

От компрессора до резиновой трубы конденсатора

Заводской номер: CDKT87A-060 Количество на модель: 1
CDKT87A-060
1
11

Номер детали на чертеже:

11

Выключатель горячей воды отопителя

Заводской номер: 250300125 Количество на модель: 1
250300125
1
12

Номер детали на чертеже:

12

От конденсатора до резиновой трубы резервного резервуара

Заводской номер: CDKT87A-061 Количество на модель: 1
CDKT87A-061
1
13

Номер детали на чертеже:

13

Шайба М6

Заводской номер: 805300030 Количество на модель: 2
805300030
2
14

Номер детали на чертеже:

14

Болт М6х16

Заводской номер: 805000322 Количество на модель: 2
805000322
2
15

Номер детали на чертеже:

15

Резервный резервуар

Заводской номер: TYJ2-400 Количество на модель: 1
TYJ2-400
1
16

Номер детали на чертеже:

16

Шланг от резервуара в парообразователь

Заводской номер: CDKT87A-062 Количество на модель: 1
CDKT87A-062
1
17

Номер детали на чертеже:

17

Водяная труба теплой воды

Заводской номер: 251900522 Количество на модель: 1
251900522
1
18

Номер детали на чертеже:

18

Коробка свежего воздуха

Заводской номер: CDKT87-040 Количество на модель: 1
CDKT87-040
1
19

Номер детали на чертеже:

19

Труба свежего воздуха

Заводской номер: Ф50х160 Количество на модель: 1
Ф50х160
1
20

Номер детали на чертеже:

20

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
21

Номер детали на чертеже:

21

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
22

Номер детали на чертеже:

22

Болт M12x40

Заводской номер: 805000045 Количество на модель: 4
805000045
4
23

Номер детали на чертеже:

23

Выпариватель

Заводской номер: CDKT87II-010 Количество на модель: 1
CDKT87II-010
1
24

Номер детали на чертеже:

24

Конденсатор

Заводской номер: CDZ40E-030 Количество на модель: 1
CDZ40E-030
1
25

Номер детали на чертеже:

25

Водяная труба для вентиляции

Заводской номер: 251900523 Количество на модель: 1
251900523
1
26

Номер детали на чертеже:

26

Хомут 22-26

Заводской номер: 801902690 Количество на модель: 4
801902690
4
27

Номер детали на чертеже:

27

Соединение

Заводской номер: 250200223 Количество на модель: 1
250200223
1
28

Номер детали на чертеже:

28

Соединение указателя температуры воды

Заводской номер: 250300190 Количество на модель: 1
250300190
1
29

Номер детали на чертеже:

29

Подстилка

Заводской номер: 253000425 Количество на модель: 2
253000425
2
30

Номер детали на чертеже:

30

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
