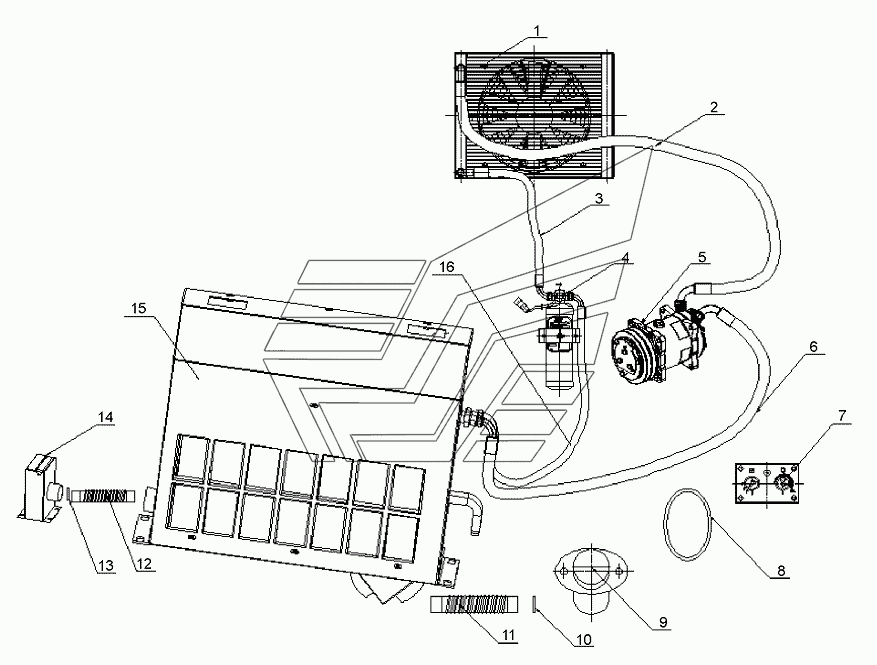

Кондиционер в сборе 803502515-102766 LW300KN. Каталог 2013г.

Система кондиционера 252600283 LW300KN LW300KN Выпариватель в сборе BKG50C LW300KN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Конденсатор в сборе

Заводской номер: T0200067 Количество на модель: 1
T0200067
1
2

Номер детали на чертеже:

2

Шланг высокого давления

Заводской номер: T0310448 Количество на модель: 1
T0310448
1
3

Номер детали на чертеже:

3

Шланг высокого давления

Заводской номер: T0310572 Количество на модель: 1
T0310572
1
4

Номер детали на чертеже:

4

Резервуар в сборе

Заводской номер: T0520048 Количество на модель: 1
T0520048
1
5

Номер детали на чертеже:

5

Компрессор в сборе

Заводской номер: T0500009 Количество на модель: 1
T0500009
1
6

Номер детали на чертеже:

6

Шланг низкого давления

Заводской номер: T0310451 Количество на модель: 1
T0310451
1
7

Номер детали на чертеже:

7

Панель управления

Заводской номер: T0400002 Количество на модель: 1
T0400002
1
8

Номер детали на чертеже:

8

Приводный ремень

Заводской номер: T0860XXX Количество на модель: 1
T0860XXX
1
9

Номер детали на чертеже:

9

Переходная труба выпарителя

Заводской номер: T0131404 Количество на модель: 2
T0131404
2
10

Номер детали на чертеже:

10

Хомут из нержавейки

Заводской номер: T0900701 Количество на модель: 6
T0900701
6
11

Номер детали на чертеже:

11

Воздухоприводная труба

Заводской номер: T0160087 Количество на модель: 2
T0160087
2
12

Номер детали на чертеже:

12

Воздухоприводная труба

Заводской номер: T0160030 Количество на модель: 1
T0160030
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: T0900145 Количество на модель: 2
T0900145
2
14

Номер детали на чертеже:

14

Блок коробки свежего воздуха

Заводской номер: T0170063 Количество на модель: 1
T0170063
1
15

Номер детали на чертеже:

15

Выпариватель в сборе

Заводской номер: T0100173 Количество на модель: 1
T0100173
1
16

Номер детали на чертеже:

16

Шланг высокого давления

Заводской номер: T0310450 Количество на модель: 1
T0310450
1
