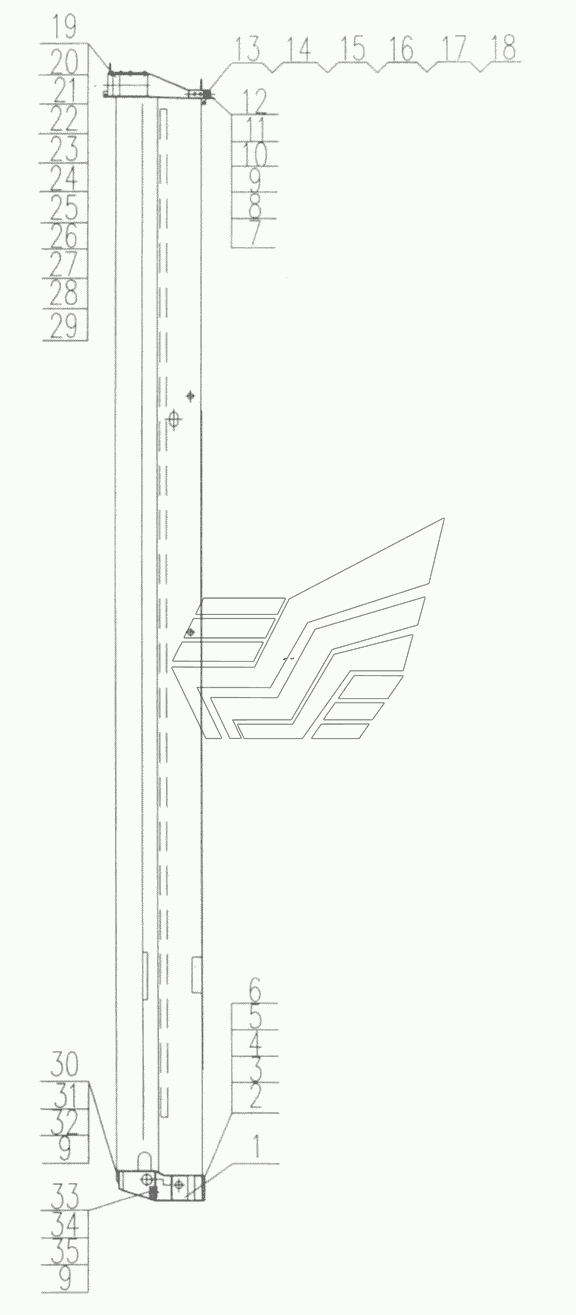

YK50K.02 II.2 2nd Section QY50K (вариант). Каталог 2010г.

YK50K.02 II.1.2 Roll QY50K (вариант) YK50K.02 II.3 3rd Section QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

2nd Section structure

Заводской номер: QY50K.02II.2.1 Количество на модель: l
QY50K.02II.2.1
l
2

Номер детали на чертеже:

2

Slide

Заводской номер: QY50K.02II.2-3A Количество на модель: 2
QY50K.02II.2-3A
2
3

Номер детали на чертеже:

3

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
4

Номер детали на чертеже:

4

Mat

Заводской номер: QY50K.02II.2-4 Количество на модель: 4
QY50K.02II.2-4
4
5

Номер детали на чертеже:

5

Mat

Заводской номер: QY50K.02II.2-5 Количество на модель: 4
QY50K.02II.2-5
4
6

Номер детали на чертеже:

6

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
7

Номер детали на чертеже:

7

Plate

Заводской номер: QY25K.02II.1-4 Количество на модель: 1
QY25K.02II.1-4
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: QY25K.02II.1-5 Количество на модель: 1
QY25K.02II.1-5
1
9

Номер детали на чертеже:

9

Screw M8x25

Заводской номер: 10420079 Количество на модель: 11
10420079
11
10

Номер детали на чертеже:

10

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
11

Номер детали на чертеже:

11

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
12

Номер детали на чертеже:

12

Washer 8

Заводской номер: 10440131 Количество на модель: 1
10440131
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
14

Номер детали на чертеже:

14

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
15

Номер детали на чертеже:

15

Slider

Заводской номер: QY50K.02II.2-2 Количество на модель: 2
QY50K.02II.2-2
2
16

Номер детали на чертеже:

16

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
17

Номер детали на чертеже:

17

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
18

Номер детали на чертеже:

18

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
19

Номер детали на чертеже:

19

Gasket

Заводской номер: QY50K.02II.2-7 Количество на модель: 2
QY50K.02II.2-7
2
20

Номер детали на чертеже:

20

Mat

Заводской номер: QY50K.02II.2-8 Количество на модель: 4
QY50K.02II.2-8
4
21

Номер детали на чертеже:

21

Mat

Заводской номер: QY50K.02II.2-9 Количество на модель: 4
QY50K.02II.2-9
4
22

Номер детали на чертеже:

22

Slider

Заводской номер: QY50K.02II.2-10A Количество на модель: 1
QY50K.02II.2-10A
1
23

Номер детали на чертеже:

23

Slider

Заводской номер: QY50K.02II.2-11A Количество на модель: 1
QY50K.02II.2-11A
1
24

Номер детали на чертеже:

24

Gasket

Заводской номер: QY50K.02II.2-12 Количество на модель: 2
QY50K.02II.2-12
2
25

Номер детали на чертеже:

25

Cover Plate

Заводской номер: QY50K.02II.1-7 Количество на модель: 2
QY50K.02II.1-7
2
26

Номер детали на чертеже:

26

Slider

Заводской номер: QY50K.02II.2-13 Количество на модель: 1
QY50K.02II.2-13
1
27

Номер детали на чертеже:

27

Slider

Заводской номер: QY50K.02II.2-14 Количество на модель: 1
QY50K.02II.2-14
1
28

Номер детали на чертеже:

28

Bolt M12x30

Заводской номер: 10420018 Количество на модель: 8
10420018
8
29

Номер детали на чертеже:

29

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
30

Номер детали на чертеже:

30

Slider

Заводской номер: QY25K02II.2-16 Количество на модель: 2
QY25K02II.2-16
2
31

Номер детали на чертеже:

31

Mat

Заводской номер: QY25K.02II.2-17 Количество на модель: 4
QY25K.02II.2-17
4
32

Номер детали на чертеже:

32

Mat

Заводской номер: QY25K.02II.2-18 Количество на модель: 4
QY25K.02II.2-18
4
33

Номер детали на чертеже:

33

Sleeve

Заводской номер: QY50K.02II.2-6 Количество на модель: 2
QY50K.02II.2-6
2
34

Номер детали на чертеже:

34

Mat

Заводской номер: QY25K.02II.2-14 Количество на модель: 4
QY25K.02II.2-14
4
35

Номер детали на чертеже:

35

Mat

Заводской номер: QY25K.02II.2-15 Количество на модель: 4
QY25K.02II.2-15
4
