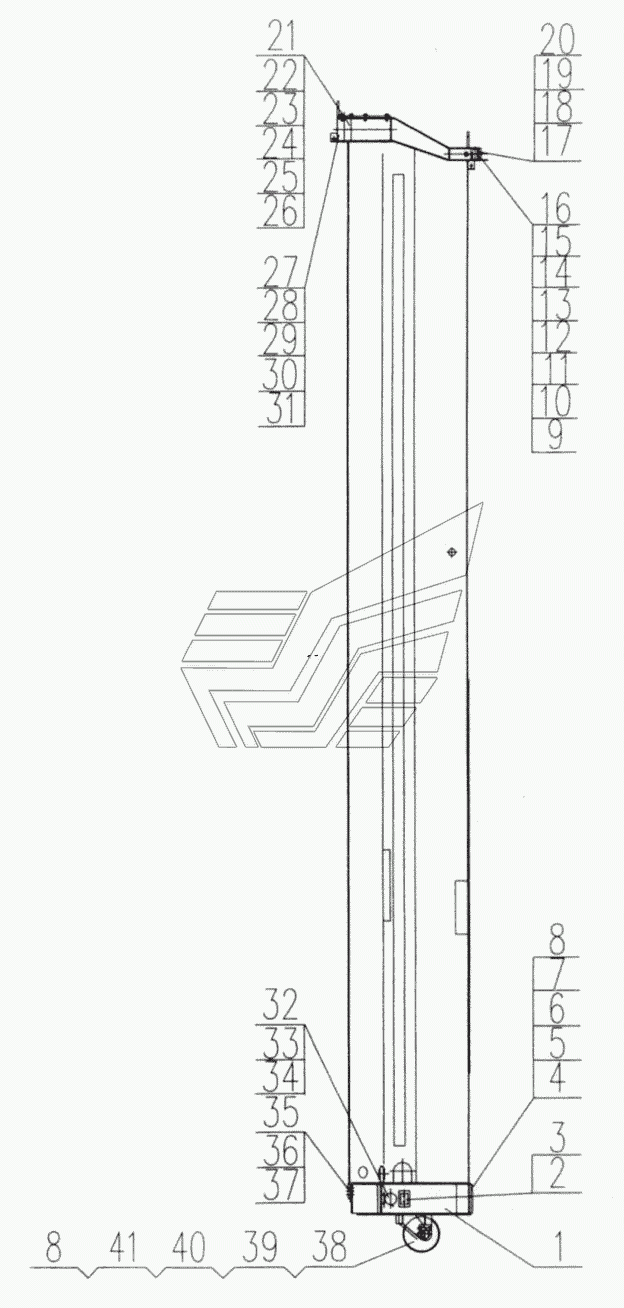

YK50K.02 II.3 3rd Section QY50K (вариант). Каталог 2010г.

YK50K.02 II.2 2nd Section QY50K (вариант) YK50K.02 II.4 4th Section QY50K (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

3rd Section Structure

Заводской номер: QY50K.02II.3.1 Количество на модель: l
QY50K.02II.3.1
l
2

Номер детали на чертеже:

2

Pulley

Заводской номер: QY50K.02II.3.2 Количество на модель: 2
QY50K.02II.3.2
2
3

Номер детали на чертеже:

3

Sleeve

Заводской номер: QY50K.02II.2-6 Количество на модель: 4
QY50K.02II.2-6
4
4

Номер детали на чертеже:

4

Slider

Заводской номер: QY50K.02II.3-3A Количество на модель: 2
QY50K.02II.3-3A
2
5

Номер детали на чертеже:

5

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
6

Номер детали на чертеже:

6

Mat

Заводской номер: QY50K.02II.3-4 Количество на модель: 4
QY50K.02II.3-4
4
7

Номер детали на чертеже:

7

Mat

Заводской номер: QY50K.02II3-5 Количество на модель: 4
QY50K.02II3-5
4
8

Номер детали на чертеже:

8

Washer 10

Заводской номер: 10810006 Количество на модель: 4
10810006
4
9

Номер детали на чертеже:

9

Plate

Заводской номер: QY25K.02II.2-3 Количество на модель: 1
QY25K.02II.2-3
1
10

Номер детали на чертеже:

10

Skids

Заводской номер: QY25K.02II.2-2 Количество на модель: 1
QY25K.02II.2-2
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
12

Номер детали на чертеже:

12

Screw M8x25

Заводской номер: 10420079 Количество на модель: 11
10420079
11
13

Номер детали на чертеже:

13

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
14

Номер детали на чертеже:

14

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
15

Номер детали на чертеже:

15

Washer 8

Заводской номер: 10440131 Количество на модель: 1
10440131
1
16

Номер детали на чертеже:

16

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
17

Номер детали на чертеже:

17

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
18

Номер детали на чертеже:

18

Slider

Заводской номер: QY25K.02II.2-4 Количество на модель: 2
QY25K.02II.2-4
2
19

Номер детали на чертеже:

19

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
20

Номер детали на чертеже:

20

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
21

Номер детали на чертеже:

21

Gasket

Заводской номер: QY50K.02II.3-8 Количество на модель: 2
QY50K.02II.3-8
2
22

Номер детали на чертеже:

22

Mat

Заводской номер: QY50K.02II.3-9 Количество на модель: 4
QY50K.02II.3-9
4
23

Номер детали на чертеже:

23

Mat

Заводской номер: QY50K.02II.3-10 Количество на модель: 4
QY50K.02II.3-10
4
24

Номер детали на чертеже:

24

Slider

Заводской номер: QY50K.02II.3-11A Количество на модель: 1
QY50K.02II.3-11A
1
25

Номер детали на чертеже:

25

Slider

Заводской номер: QY50K.02II.3-12A Количество на модель: 1
QY50K.02II.3-12A
1
26

Номер детали на чертеже:

26

Gasket

Заводской номер: QY25K.02II.2-24 Количество на модель: 2
QY25K.02II.2-24
2
27

Номер детали на чертеже:

27

Retaining Plate

Заводской номер: QY25K.02II.2-25 Количество на модель: 2
QY25K.02II.2-25
2
28

Номер детали на чертеже:

28

Slider

Заводской номер: QY50K.02II.3-13 Количество на модель: 1
QY50K.02II.3-13
1
29

Номер детали на чертеже:

29

Slider

Заводской номер: QY50K.02II.3-14 Количество на модель: l
QY50K.02II.3-14
l
30

Номер детали на чертеже:

30

Bolt M12x30

Заводской номер: 10420018 Количество на модель: 8
10420018
8
31

Номер детали на чертеже:

31

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
32

Номер детали на чертеже:

32

Slider

Заводской номер: QY50K.02II.3-7 Количество на модель: 2
QY50K.02II.3-7
2
33

Номер детали на чертеже:

33

Mat

Заводской номер: QY25K.02II.2-14 Количество на модель: 4
QY25K.02II.2-14
4
34

Номер детали на чертеже:

34

Mat

Заводской номер: QY25K.02II.2-15 Количество на модель: 4
QY25K.02II.2-15
4
35

Номер детали на чертеже:

35

Slider

Заводской номер: QY25K.02II.2-16 Количество на модель: 2
QY25K.02II.2-16
2
36

Номер детали на чертеже:

36

Mat

Заводской номер: QY25K.02II.2-17 Количество на модель: 4
QY25K.02II.2-17
4
37

Номер детали на чертеже:

37

Mat

Заводской номер: QY25K.02II.2-18 Количество на модель: 4
QY25K.02II.2-18
4
38

Номер детали на чертеже:

38

Pin

Заводской номер: QY50K.02II.3-6 Количество на модель: 2
QY50K.02II.3-6
2
39

Номер детали на чертеже:

39

Retaining Plate

Заводской номер: QY25K.02II.2-12 Количество на модель: 2
QY25K.02II.2-12
2
40

Номер детали на чертеже:

40

Bolt M6x12

Заводской номер: 10410001 Количество на модель: 4
10410001
4
41

Номер детали на чертеже:

41

Washer 6

Заводской номер: 10440022 Количество на модель: 4
10440022
4
