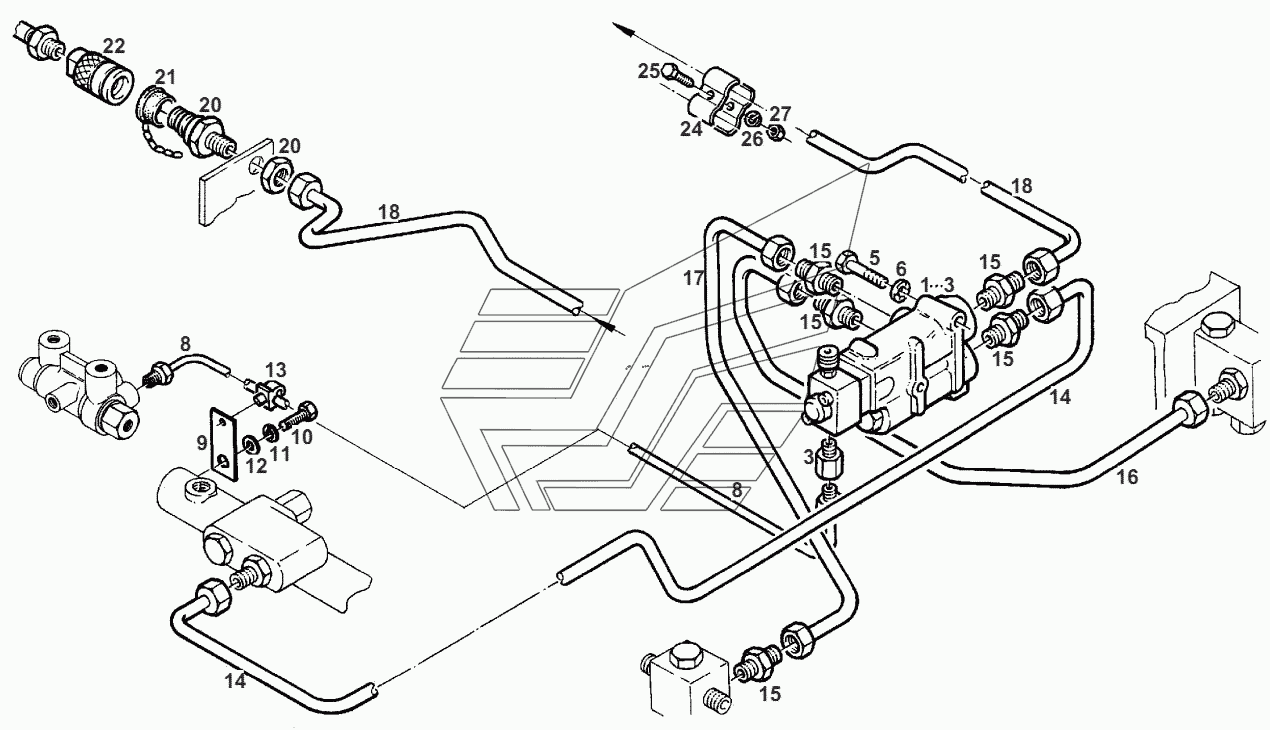

PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3 CONNECTION PLATE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRAKE VALVE

Заводской номер: G816100610010 Количество на модель: 1
G816100610010
1
1

Номер детали на чертеже:

1

SET OF GASKETS

Заводской номер: F816100610010 Количество на модель: 1
F816100610010
1
1

Номер детали на чертеже:

1

SPOOL VALVE HEAD

Заводской номер: F816100610020 Количество на модель: 1
F816100610020
1
3

Номер детали на чертеже:

3

ONE-WAY RESTRICTOR

Заводской номер: F283860140010 Количество на модель: 1
F283860140010
1
5

Номер детали на чертеже:

5

HEXAGON SCREW

Заводской номер: X486528741000 Количество на модель: 2
X486528741000
2
6

Номер детали на чертеже:

6

SPRING WASHER

Заводской номер: X521403947000 Количество на модель: 2
X521403947000
2
8

Номер детали на чертеже:

8

BRAKE PIPE

Заводской номер: 524950031020 Количество на модель: 1
524950031020
1
9

Номер детали на чертеже:

9

SHACKLE

Заводской номер: 291100070490 Количество на модель: 1
291100070490
1
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: X487531741000 Количество на модель: 1
X487531741000
1
11

Номер детали на чертеже:

11

SPRING RING

Заводской номер: X520804401000 Количество на модель: 1
X520804401000
1
12

Номер детали на чертеже:

12

DISC

Заводской номер: X450007508000 Количество на модель: 1
X450007508000
1
13

Номер детали на чертеже:

13

CABLE FASTENER

Заводской номер: X668468101000 Количество на модель: 1
X668468101000
1
14

Номер детали на чертеже:

14

PRESSURE PIPE

Заводской номер: H524950031010 Количество на модель: 1
H524950031010
1
15

Номер детали на чертеже:

15

THREADED SOCKET

Заводской номер: X592501300000 Количество на модель: 5
X592501300000
5
16

Номер детали на чертеже:

16

PRESSURE PIPE

Заводской номер: H524950031030 Количество на модель: 1
H524950031030
1
17

Номер детали на чертеже:

17

PRESSURE PIPE

Заводской номер: H524950031020 Количество на модель: 1
H524950031020
1
18

Номер детали на чертеже:

18

PRESSURE PIPE

Заводской номер: H524950031041 Количество на модель: 1
H524950031041
1
20

Номер детали на чертеже:

20

COUPLING PIECE

Заводской номер: X591900800000 Количество на модель: 1
X591900800000
1
21

Номер детали на чертеже:

21

DUST SLEEVE

Заводской номер: X591900800010 Количество на модель: 1
X591900800010
1
22

Номер детали на чертеже:

22

COUPLING SLEEVE

Заводской номер: X591905800000 Количество на модель: 1
X591905800000
1
24

Номер детали на чертеже:

24

COLLAR

Заводской номер: 178950010230 Количество на модель: 2
178950010230
2
25

Номер детали на чертеже:

25

HEXAGON SCREW

Заводской номер: X487520941000 Количество на модель: 1
X487520941000
1
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: X520803001000 Количество на модель: 1
X520803001000
1
27

Номер детали на чертеже:

27

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 1
X428202239000
1
PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3 CONNECTION PLATE Fendt-524 (Xylon) часть3
