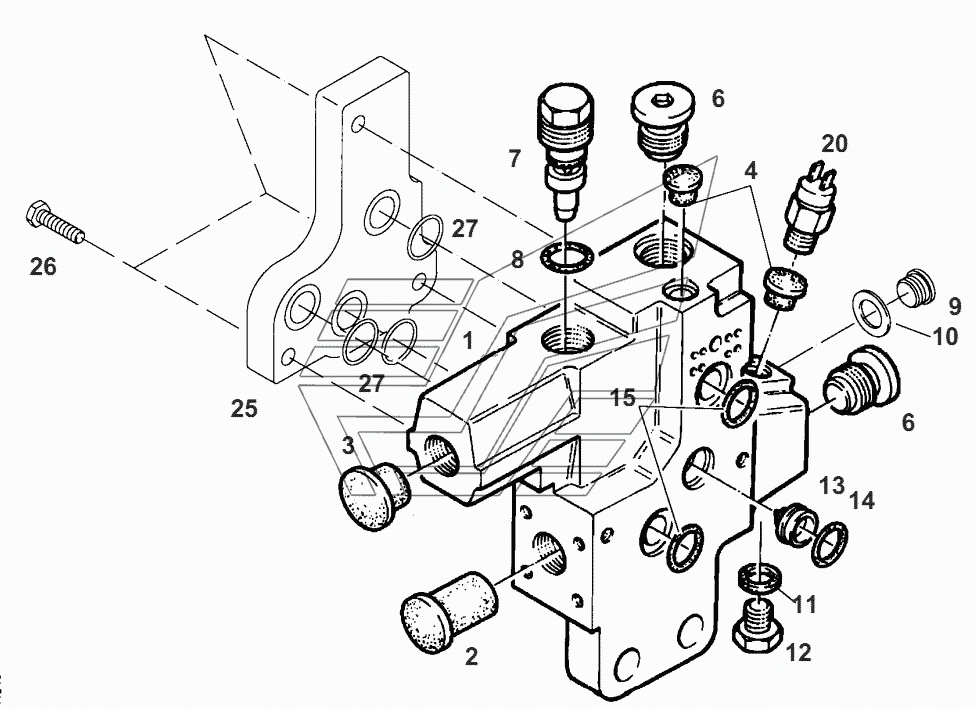

CONNECTION PLATE Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPES HD.TRAIL.BRAKE Fendt-524 (Xylon) часть3 VALVE INSTALLATION Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10
11
12
13
14
15
25
26

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONNECTION PLATE

Заводской номер: G816960020022 Количество на модель: 1
G816960020022
1
2

Номер детали на чертеже:

2

PROTECTIVE PLUG

Заводской номер: X564452300000 Количество на модель: 1
X564452300000
1
3

Номер детали на чертеже:

3

LOCKING PLUG

Заводской номер: X499504400000 Количество на модель: 1
X499504400000
1
4

Номер детали на чертеже:

4

LOCKING PLUG

Заводской номер: X499501100000 Количество на модель: 2
X499501100000
2
6

Номер детали на чертеже:

6

LOCK SCREW

Заводской номер: X483902401000 Количество на модель: 2
X483902401000
2
7

Номер детали на чертеже:

7

PRESS. RELIEF VALVE

Заводской номер: G816960020100 Количество на модель: 1
G816960020100
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: X548869467000 Количество на модель: 1
X548869467000
1
9

Номер детали на чертеже:

9

LOCK SCREW

Заводской номер: X483800000000 Количество на модель: 1
X483800000000
1
10

Номер детали на чертеже:

10

SEALING RING

Заводской номер: X540002478000 Количество на модель: 1
X540002478000
1
11

Номер детали на чертеже:

11

USIT RING

Заводской номер: X566005600000 Количество на модель: 1
X566005600000
1
12

Номер детали на чертеже:

12

LOCK SCREW

Заводской номер: X494203400000 Количество на модель: 1
X494203400000
1
13

Номер детали на чертеже:

13

VALVE

Заводской номер: G816960020110 Количество на модель: 1
G816960020110
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: X548854466000 Количество на модель: 1
X548854466000
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: X548860601000 Количество на модель: 2
X548860601000
2
25

Номер детали на чертеже:

25

COVER PLATE

Заводской номер: 816960020300 Количество на модель: 1
816960020300
1
26

Номер детали на чертеже:

26

HEXAGON SCREW

Заводской номер: X487528141000 Количество на модель: 3
X487528141000
3
