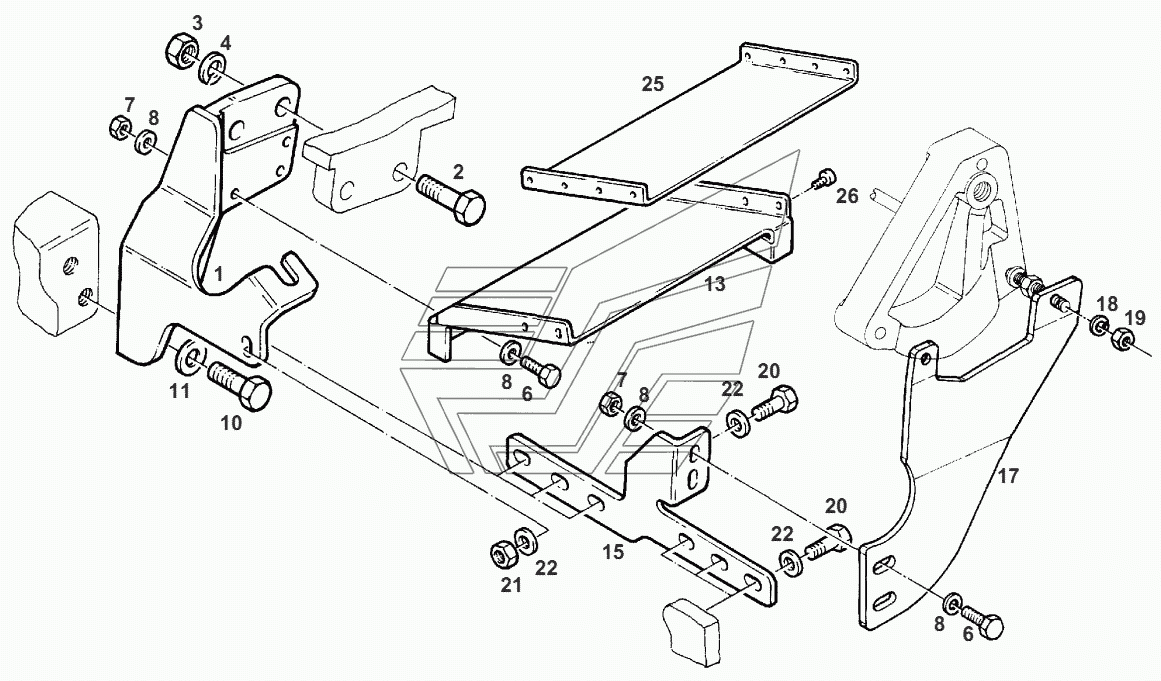

VALVE SUPPORT Fendt-524 (Xylon) часть3. Каталог 2012г.

VALVE SUPPORT Fendt-524 (Xylon) часть3 CONSOLE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT

Заводской номер: H524960720050 Количество на модель: 1
H524960720050
1
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: X487545601000 Количество на модель: 2
X487545601000
2
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: X428204039000 Количество на модель: 2
X428204039000
2
4

Номер детали на чертеже:

4

SPRING RING

Заводской номер: X520806601000 Количество на модель: 2
X520806601000
2
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 4
X487527941000
4
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 4
X428202439000
4
8

Номер детали на чертеже:

8

DISC

Заводской номер: X450006308000 Количество на модель: 8
X450006308000
8
10

Номер детали на чертеже:

10

HEXAGON SCREW

Заводской номер: X487535641000 Количество на модель: 2
X487535641000
2
11

Номер детали на чертеже:

11

DISC

Заводской номер: X450008708000 Количество на модель: 2
X450008708000
2
13

Номер детали на чертеже:

13

PAN

Заводской номер: 524960720260 Количество на модель: 1
524960720260
1
15

Номер детали на чертеже:

15

SUPPORT

Заводской номер: 524960720200 Количество на модель: 1
524960720200
1
17

Номер детали на чертеже:

17

ANGLE

Заводской номер: 524960720320 Количество на модель: 1
524960720320
1
18

Номер детали на чертеже:

18

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
19

Номер детали на чертеже:

19

HEXAGON NUT

Заводской номер: X428202405000 Количество на модель: 2
X428202405000
2
20

Номер детали на чертеже:

20

HEXAGON SCREW

Заводской номер: X487531541000 Количество на модель: 2
X487531541000
2
21

Номер детали на чертеже:

21

HEXAGON NUT

Заводской номер: X428202839000 Количество на модель: 1
X428202839000
1
22

Номер детали на чертеже:

22

DISC

Заводской номер: X450007508000 Количество на модель: 3
X450007508000
3
25

Номер детали на чертеже:

25

SHEET METAL

Заводской номер: 524960730010 Количество на модель: 1
524960730010
1
26

Номер детали на чертеже:

26

SELF-TAPPING SCREW

Заводской номер: X493808505000 Количество на модель: 4
X493808505000
4
VALVE SUPPORT Fendt-524 (Xylon) часть3 CONSOLE Fendt-524 (Xylon) часть3
