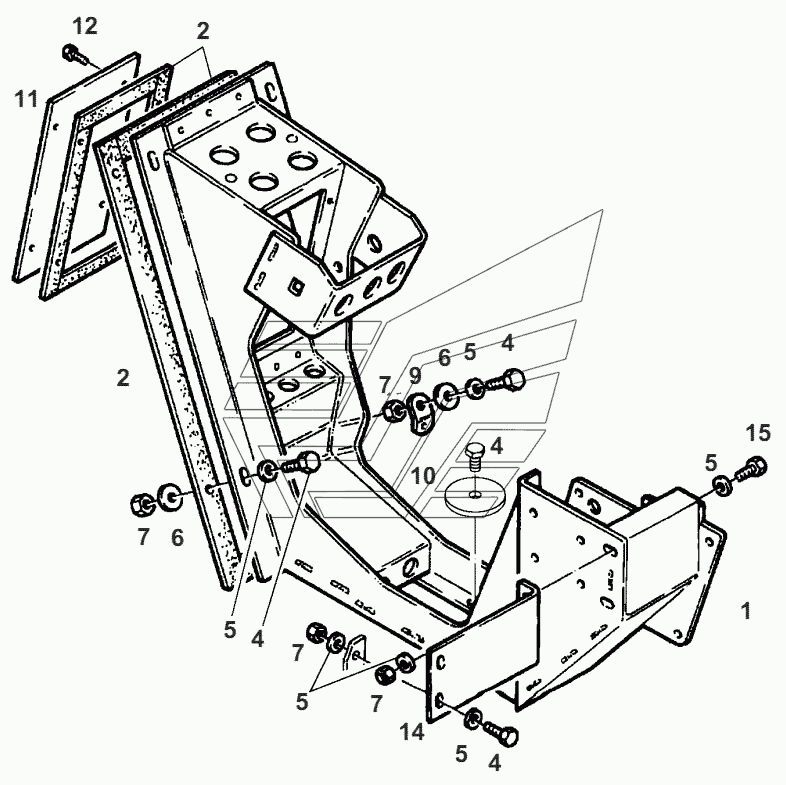

CONSOLE Fendt-524 (Xylon) часть3. Каталог 2012г.

VALVE SUPPORT Fendt-524 (Xylon) часть3 GOVERNOR Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
9
10
11
12
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: H524960720010 Количество на модель: 1
H524960720010
1
2

Номер детали на чертеже:

2

SEALING RIBBON

Заводской номер: X903005242995 Количество на модель: 1
X903005242995
1
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: X487526841000 Количество на модель: 7
X487526841000
7
5

Номер детали на чертеже:

5

DISC

Заводской номер: X450006308000 Количество на модель:
X450006308000
6

Номер детали на чертеже:

6

DISC

Заводской номер: 816810040840 Количество на модель: 4
816810040840
4
7

Номер детали на чертеже:

7

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 9
X428202439000
9
9

Номер детали на чертеже:

9

SHACKLE

Заводской номер: 139600020090 Количество на модель: 2
139600020090
2
10

Номер детали на чертеже:

10

DISC

Заводской номер: 278400090040 Количество на модель: 1
278400090040
1
11

Номер детали на чертеже:

11

BULK HEAD

Заводской номер: 524960720090 Количество на модель: 1
524960720090
1
12

Номер детали на чертеже:

12

SELF-TAPPING SCREW

Заводской номер: X493808505000 Количество на модель: 4
X493808505000
4
14

Номер детали на чертеже:

14

SHEET METAL

Заводской номер: 524960720110 Количество на модель: 1
524960720110
1
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 2
X487527941000
2
