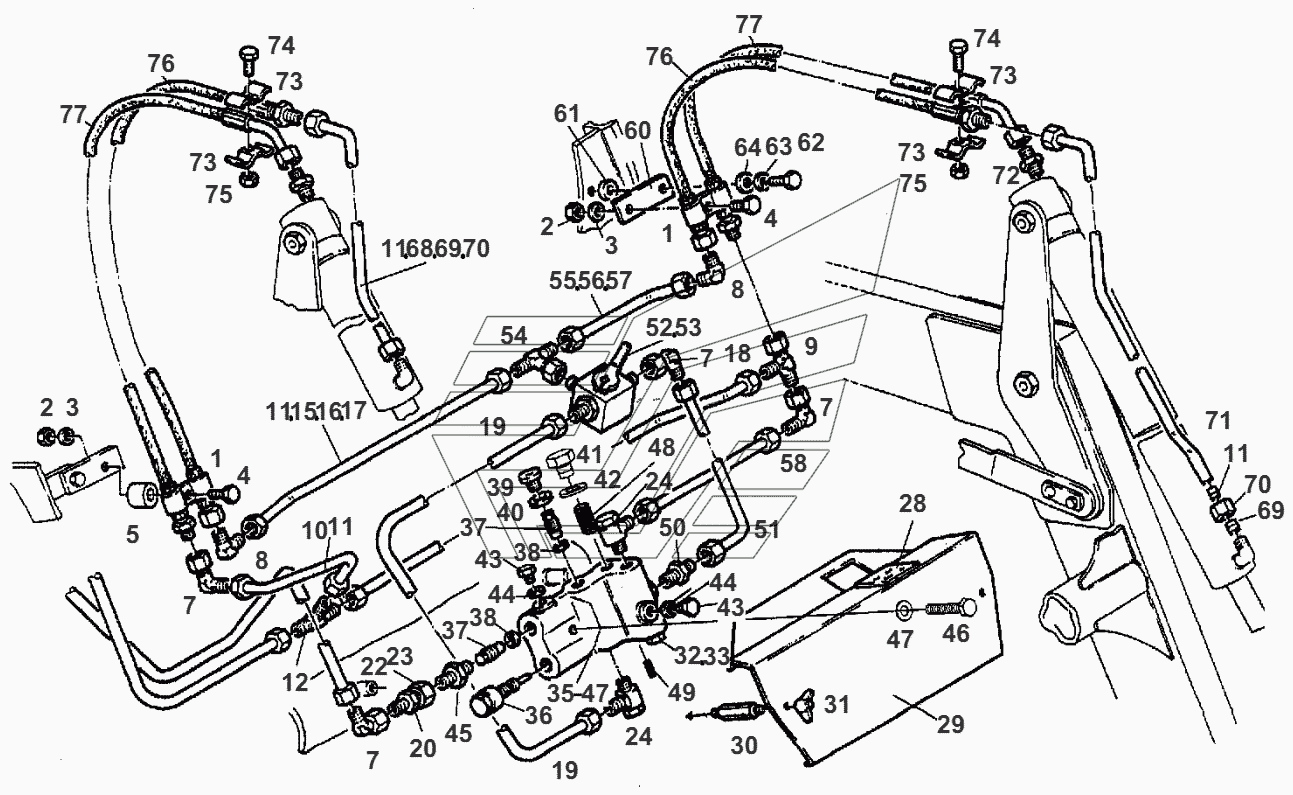

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3 PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COLLAR

Заводской номер: 178950010260 Количество на модель: 2
178950010260
2
2

Номер детали на чертеже:

2

HEXAGON NUT

Заводской номер: X434102240000 Количество на модель: 2
X434102240000
2
3

Номер детали на чертеже:

3

DISC

Заводской номер: X454305108000 Количество на модель: 2
X454305108000
2
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: X487521241000 Количество на модель: 2
X487521241000
2
5

Номер детали на чертеже:

5

SPACER TUBE

Заводской номер: 258890050010 Количество на модель: 1
258890050010
1
7

Номер детали на чертеже:

7

UNION

Заводской номер: X584316900000 Количество на модель: 4
X584316900000
4
8

Номер детали на чертеже:

8

SOCKET

Заводской номер: X592216200000 Количество на модель: 2
X592216200000
2
9

Номер детали на чертеже:

9

FITTING

Заводской номер: X584416200000 Количество на модель: 1
X584416200000
1
10

Номер детали на чертеже:

10

PRESSURE PIPE

Заводской номер: H175890510100 Количество на модель: 1
H175890510100
1
11

Номер детали на чертеже:

11

REINFORCING SLEEVE

Заводской номер: 207950010100 Количество на модель: 10
207950010100
10
12

Номер детали на чертеже:

12

T-SOCKET

Заводской номер: X592716200000 Количество на модель: 1
X592716200000
1
15

Номер детали на чертеже:

15

PRESSURE PIPE

Заводской номер: 170892510030 Количество на модель: 1
170892510030
1
16

Номер детали на чертеже:

16

CUTTING RING

Заводской номер: X592016202000 Количество на модель: 2
X592016202000
2
17

Номер детали на чертеже:

17

GLAND NUT

Заводской номер: X596516239000 Количество на модель: 2
X596516239000
2
18

Номер детали на чертеже:

18

PRESSURE PIPE

Заводской номер: H175890510130 Количество на модель: 1
H175890510130
1
19

Номер детали на чертеже:

19

PRESSURE PIPE

Заводской номер: H175890510140 Количество на модель: 1
H175890510140
1
20

Номер детали на чертеже:

20

REDUCING PIECE

Заводской номер: X585827900000 Количество на модель: 1
X585827900000
1
22

Номер детали на чертеже:

22

CUTTING RING

Заводской номер: X592016402000 Количество на модель: 1
X592016402000
1
23

Номер детали на чертеже:

23

GLAND NUT

Заводской номер: X596516439000 Количество на модель: 1
X596516439000
1
24

Номер детали на чертеже:

24

SWIVELLING FITTING

Заводской номер: X584102700000 Количество на модель: 2
X584102700000
2
28

Номер детали на чертеже:

28

INSTRUCTION PLATE

Заводской номер: 198950130200 Количество на модель: 1
198950130200
1
29

Номер детали на чертеже:

29

COVER SHEET

Заводской номер: 175890510010 Количество на модель: 1
175890510010
1
30

Номер детали на чертеже:

30

SPREADER

Заводской номер: 175890510020 Количество на модель: 2
175890510020
2
31

Номер детали на чертеже:

31

WING NUT

Заводской номер: X423202436000 Количество на модель: 2
X423202436000
2
31

Номер детали на чертеже:

31

WING SCREW

Заводской номер: X472027701000 Количество на модель: 1
X472027701000
1
32

Номер детали на чертеже:

32

LOCK SCREW

Заводской номер: X494204800000 Количество на модель: 1
X494204800000
1
33

Номер детали на чертеже:

33

SEALING RING

Заводской номер: X540005478000 Количество на модель: 1
X540005478000
1
35

Номер детали на чертеже:

35

VALVE UNIT

Заводской номер: G175890510021 Количество на модель: 1
G175890510021
1
36

Номер детали на чертеже:

36

PRESS. RELIEF VALVE

Заводской номер: G175890510070 Количество на модель: 1
G175890510070
1
37

Номер детали на чертеже:

37

CHECK VALVE

Заводской номер: G175890510050 Количество на модель: 2
G175890510050
2
38

Номер детали на чертеже:

38

SEALING RING

Заводской номер: X540004678000 Количество на модель: 2
X540004678000
2
39

Номер детали на чертеже:

39

LOCK SCREW

Заводской номер: X483802800000 Количество на модель: 1
X483802800000
1
40

Номер детали на чертеже:

40

SEALING RING

Заводской номер: X540007478000 Количество на модель: 1
X540007478000
1
41

Номер детали на чертеже:

41

LOCK SCREW

Заводской номер: 175890510360 Количество на модель: 1
175890510360
1
42

Номер детали на чертеже:

42

SEALING RING

Заводской номер: X540008278000 Количество на модель: 2
X540008278000
2
43

Номер детали на чертеже:

43

LOCK SCREW

Заводской номер: X494203400000 Количество на модель: 2
X494203400000
2
44

Номер детали на чертеже:

44

SEALING RING

Заводской номер: X540003278000 Количество на модель: 2
X540003278000
2
45

Номер детали на чертеже:

45

THREADED SOCKET

Заводской номер: X592502300000 Количество на модель: 1
X592502300000
1
46

Номер детали на чертеже:

46

HEXAGON SCREW

Заводской номер: X486528541000 Количество на модель: 1
X486528541000
1
47

Номер детали на чертеже:

47

DISC

Заводской номер: X450006308000 Количество на модель: 1
X450006308000
1
48

Номер детали на чертеже:

48

PRESSURE SPRING

Заводской номер: X699318000000 Количество на модель: 1
X699318000000
1
49

Номер детали на чертеже:

49

PRESSURE SPRING

Заводской номер: X699305500000 Количество на модель: 1
X699305500000
1
50

Номер детали на чертеже:

50

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 1
X592502700000
1
51

Номер детали на чертеже:

51

PRESSURE PIPE

Заводской номер: H175890510150 Количество на модель: 1
H175890510150
1
52

Номер детали на чертеже:

52

WAY BALL VALVE

Заводской номер: X597908001000 Количество на модель: 1
X597908001000
1
53

Номер детали на чертеже:

53

COCK SPANNER

Заводской номер: X598020300000 Количество на модель: 1
X598020300000
1
54

Номер детали на чертеже:

54

T-SCREWED UNION

Заводской номер: X581616201000 Количество на модель: 1
X581616201000
1
55

Номер детали на чертеже:

55

PRESSURE PIPE

Заводской номер: 170892510060 Количество на модель: 1
170892510060
1
58

Номер детали на чертеже:

58

PRESSURE PIPE

Заводской номер: H175890510160 Количество на модель: 1
H175890510160
1
60

Номер детали на чертеже:

60

SHACKLE

Заводской номер: 170892510220 Количество на модель: 1
170892510220
1
61

Номер детали на чертеже:

61

SPACER TUBE

Заводской номер: 281100200080 Количество на модель: 1
281100200080
1
62

Номер детали на чертеже:

62

HEXAGON SCREW

Заводской номер: X487527741000 Количество на модель: 1
X487527741000
1
63

Номер детали на чертеже:

63

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
64

Номер детали на чертеже:

64

DISC

Заводской номер: X454306308000 Количество на модель: 2
X454306308000
2
68

Номер детали на чертеже:

68

PRESSURE PIPE

Заводской номер: 247890510020 Количество на модель: 1
247890510020
1
71

Номер детали на чертеже:

71

PRESSURE PIPE

Заводской номер: 247890510010 Количество на модель: 1
247890510010
1
72

Номер детали на чертеже:

72

THREADED SOCKET

Заводской номер: X592501200000 Количество на модель: 2
X592501200000
2
74

Номер детали на чертеже:

74

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 2
X487521141000
2
76

Номер детали на чертеже:

76

PRESSURE HOSE

Заводской номер: X591608600000 Количество на модель: 2
X591608600000
2
77

Номер детали на чертеже:

77

PRESSURE HOSE

Заводской номер: X591686500000 Количество на модель: 2
X591686500000
2
