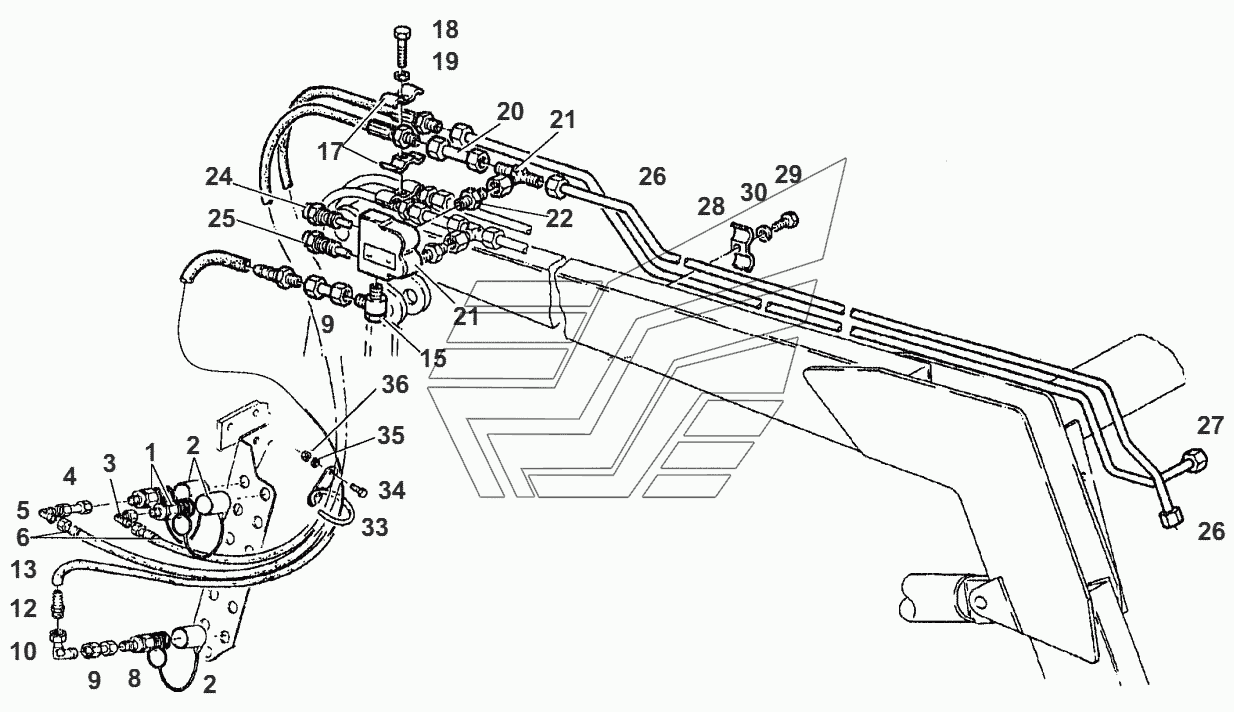

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3 PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COUPLING SLEEVE

Заводской номер: G309920030011 Количество на модель: 2
G309920030011
2
8

Номер детали на чертеже:

8

SET OF GASKETS

Заводской номер: F380922030011 Количество на модель: 2
F380922030011
2
2

Номер детали на чертеже:

2

DUST GUARD CAP

Заводской номер: 175890902010 Количество на модель: 3
175890902010
3
3

Номер детали на чертеже:

3

UNION

Заводской номер: X584316900000 Количество на модель: 1
X584316900000
1
4

Номер детали на чертеже:

4

PRESSURE PIPE

Заводской номер: H175890510190 Количество на модель: 1
H175890510190
1
5

Номер детали на чертеже:

5

SOCKET

Заводской номер: X592216200000 Количество на модель: 1
X592216200000
1
6

Номер детали на чертеже:

6

PRESSURE HOSE

Заводской номер: X591608700000 Количество на модель: 2
X591608700000
2
8

Номер детали на чертеже:

8

COUPLING SLEEVE

Заводской номер: G380922030011 Количество на модель: 1
G380922030011
1
9

Номер детали на чертеже:

9

PRESSURE PIPE

Заводской номер: H175890510210 Количество на модель: 2
H175890510210
2
10

Номер детали на чертеже:

10

FITTING

Заводской номер: X584316300000 Количество на модель: 1
X584316300000
1
12

Номер детали на чертеже:

12

CONNECTING PIN

Заводской номер: 278600130030 Количество на модель: 2
278600130030
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: X604178400990 Количество на модель: 1
X604178400990
1
15

Номер детали на чертеже:

15

SWIVELLING FITTING

Заводской номер: X584101300000 Количество на модель: 1
X584101300000
1
17

Номер детали на чертеже:

17

COLLAR

Заводской номер: 250600130090 Количество на модель: 2
250600130090
2
18

Номер детали на чертеже:

18

HEXAGON SCREW

Заводской номер: X487529041000 Количество на модель: 1
X487529041000
1
19

Номер детали на чертеже:

19

SPRING RING

Заводской номер: X520803901000 Количество на модель: 1
X520803901000
1
21

Номер детали на чертеже:

21

FITTING

Заводской номер: X581616200000 Количество на модель: 1
X581616200000
1
22

Номер детали на чертеже:

22

THREADED SOCKET

Заводской номер: X592501200000 Количество на модель: 1
X592501200000
1
23

Номер детали на чертеже:

23

VALVE UNIT

Заводской номер: G175890510010 Количество на модель: 1
G175890510010
1
24

Номер детали на чертеже:

24

PRESS. RELIEF VALVE

Заводской номер: G175890510070 Количество на модель: 1
G175890510070
1
25

Номер детали на чертеже:

25

PRESS. RELIEF VALVE

Заводской номер: G175890510040 Количество на модель: 1
G175890510040
1
26

Номер детали на чертеже:

26

PRESSURE PIPE

Заводской номер: H524893070100 Количество на модель: 1
H524893070100
1
27

Номер детали на чертеже:

27

PRESSURE PIPE

Заводской номер: H524893070110 Количество на модель: 1
H524893070110
1
28

Номер детали на чертеже:

28

COLLAR

Заводской номер: 278951130280 Количество на модель: 1
278951130280
1
29

Номер детали на чертеже:

29

HEXAGON SCREW

Заводской номер: X487520805000 Количество на модель: 1
X487520805000
1
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: X520803001000 Количество на модель: 1
X520803001000
1
33

Номер детали на чертеже:

33

HOSE SUPPORT

Заводской номер: H524893081010 Количество на модель: 1
H524893081010
1
34

Номер детали на чертеже:

34

HEXAGON SCREW

Заводской номер: X487527941000 Количество на модель: 1
X487527941000
1
36

Номер детали на чертеже:

36

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 1
X428202439000
1
