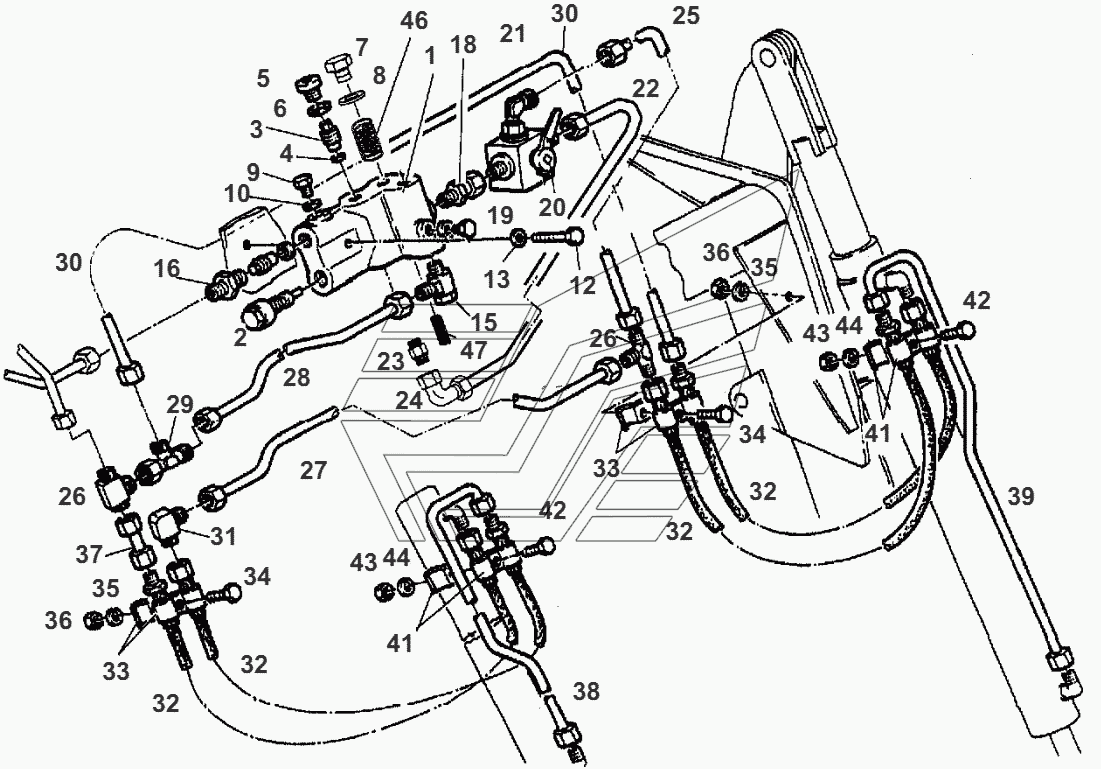

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3. Каталог 2012г.

PIPING PARALLELOGR.3 Fendt-524 (Xylon) часть3 TUBE Fendt-524 (Xylon) часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE UNIT

Заводской номер: G175890510021 Количество на модель: 1
G175890510021
1
2

Номер детали на чертеже:

2

PRESS. RELIEF VALVE

Заводской номер: G175890510070 Количество на модель: 1
G175890510070
1
3

Номер детали на чертеже:

3

CHECK VALVE

Заводской номер: G175890510050 Количество на модель: 2
G175890510050
2
4

Номер детали на чертеже:

4

SEALING RING

Заводской номер: X540004678000 Количество на модель: 2
X540004678000
2
5

Номер детали на чертеже:

5

LOCK SCREW

Заводской номер: X483802800000 Количество на модель: 1
X483802800000
1
6

Номер детали на чертеже:

6

USIT RING

Заводской номер: X566013400000 Количество на модель: 1
X566013400000
1
6

Номер детали на чертеже:

6

SEALING RING

Заводской номер: X540007478000 Количество на модель: 1
X540007478000
1
7

Номер детали на чертеже:

7

LOCK SCREW

Заводской номер: 175890510360 Количество на модель: 1
175890510360
1
8

Номер детали на чертеже:

8

SEALING RING

Заводской номер: X540008278000 Количество на модель: 1
X540008278000
1
8

Номер детали на чертеже:

8

USIT RING

Заводской номер: X566014574000 Количество на модель: 1
X566014574000
1
9

Номер детали на чертеже:

9

LOCK SCREW

Заводской номер: X494203400000 Количество на модель: 2
X494203400000
2
10

Номер детали на чертеже:

10

SEALING RING

Заводской номер: X540003278000 Количество на модель: 2
X540003278000
2
12

Номер детали на чертеже:

12

HEXAGON SCREW

Заводской номер: X486528541000 Количество на модель: 1
X486528541000
1
13

Номер детали на чертеже:

13

DISC

Заводской номер: X450006308000 Количество на модель: 1
X450006308000
1
15

Номер детали на чертеже:

15

SWIVELLING FITTING

Заводской номер: X584102700000 Количество на модель: 1
X584102700000
1
16

Номер детали на чертеже:

16

THREADED SOCKET

Заводской номер: 524893070100 Количество на модель: 1
524893070100
1
18

Номер детали на чертеже:

18

SCREWED SOCKET

Заводской номер: X592302701000 Количество на модель: 1
X592302701000
1
19

Номер детали на чертеже:

19

WAY BALL VALVE

Заводской номер: X597908001000 Количество на модель: 1
X597908001000
1
20

Номер детали на чертеже:

20

COCK SPANNER

Заводской номер: X598020300000 Количество на модель: 1
X598020300000
1
21

Номер детали на чертеже:

21

UNION

Заводской номер: X584316900000 Количество на модель: 1
X584316900000
1
22

Номер детали на чертеже:

22

PRESSURE PIPE

Заводской номер: H524893070140 Количество на модель: 1
H524893070140
1
23

Номер детали на чертеже:

23

THREADED SOCKET

Заводской номер: X592502700000 Количество на модель: 1
X592502700000
1
24

Номер детали на чертеже:

24

UNION

Заводской номер: H310301160030 Количество на модель: 1
H310301160030
1
25

Номер детали на чертеже:

25

PRESSURE PIPE

Заводской номер: H524893070150 Количество на модель: 1
H524893070150
1
26

Номер детали на чертеже:

26

T-SOCKET

Заводской номер: X592716200000 Количество на модель: 2
X592716200000
2
27

Номер детали на чертеже:

27

PRESSURE PIPE

Заводской номер: H524893070160 Количество на модель: 1
H524893070160
1
28

Номер детали на чертеже:

28

PRESSURE PIPE

Заводской номер: H524893070130 Количество на модель: 1
H524893070130
1
29

Номер детали на чертеже:

29

REDUCER FITTING

Заводской номер: X594427500000 Количество на модель: 1
X594427500000
1
30

Номер детали на чертеже:

30

PRESSURE PIPE

Заводской номер: H524893070120 Количество на модель: 1
H524893070120
1
31

Номер детали на чертеже:

31

SOCKET

Заводской номер: X592216200000 Количество на модель: 1
X592216200000
1
32

Номер детали на чертеже:

32

PRESSURE HOSE

Заводской номер: X591608600000 Количество на модель: 4
X591608600000
4
33

Номер детали на чертеже:

33

COLLAR

Заводской номер: 250600130090 Количество на модель: 4
250600130090
4
34

Номер детали на чертеже:

34

HEXAGON SCREW

Заводской номер: X487529041000 Количество на модель: 2
X487529041000
2
35

Номер детали на чертеже:

35

SPRING RING

Заводской номер: X520803901000 Количество на модель: 2
X520803901000
2
36

Номер детали на чертеже:

36

HEXAGON NUT

Заводской номер: X428202439000 Количество на модель: 2
X428202439000
2
37

Номер детали на чертеже:

37

PRESSURE PIPE

Заводской номер: H175890510190 Количество на модель: 1
H175890510190
1
38

Номер детали на чертеже:

38

PRESSURE PIPE

Заводской номер: H524893070200 Количество на модель: 1
H524893070200
1
39

Номер детали на чертеже:

39

PRESSURE PIPE

Заводской номер: H524893070210 Количество на модель: 1
H524893070210
1
41

Номер детали на чертеже:

41

COLLAR

Заводской номер: 178950010260 Количество на модель: 4
178950010260
4
42

Номер детали на чертеже:

42

HEXAGON SCREW

Заводской номер: X487521141000 Количество на модель: 2
X487521141000
2
43

Номер детали на чертеже:

43

HEXAGON NUT

Заводской номер: X428202239000 Количество на модель: 2
X428202239000
2
44

Номер детали на чертеже:

44

SPRING RING

Заводской номер: X520803001000 Количество на модель: 2
X520803001000
2
46

Номер детали на чертеже:

46

PRESSURE SPRING

Заводской номер: X699318000000 Количество на модель: 1
X699318000000
1
47

Номер детали на чертеже:

47

PRESSURE SPRING

Заводской номер: X699305500000 Количество на модель: 1
X699305500000
1
