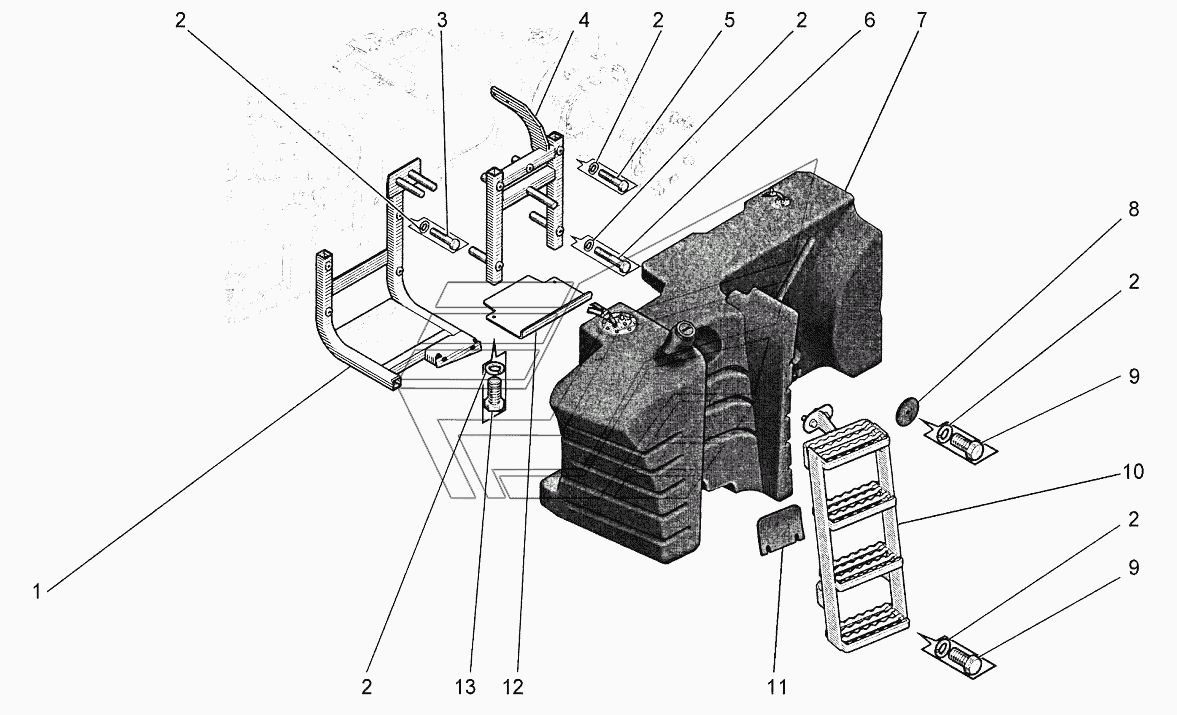

Установка топливного бака АТМ-5280. Каталог 2014г.

Установка маховика АТМ-5280 Топливный бак АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 10001362 Количество на модель: 1
10001362
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 10001909 Количество на модель: 15
10001909
15
3

Номер детали на чертеже:

3

Болт

Заводской номер: 10002092 Количество на модель: 4
10002092
4
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 10001363 Количество на модель: 1
10001363
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 10005578 Количество на модель: 3
10005578
3
6

Номер детали на чертеже:

6

Болт

Заводской номер: 10002195 Количество на модель: 2
10002195
2
7

Номер детали на чертеже:

7

Бак топливный в сборе

Заводской номер: 10001247 Количество на модель: 1
10001247
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 10002436 Количество на модель: 1
10002436
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 10001656 Количество на модель: 4
10001656
4
10

Номер детали на чертеже:

10

Лестница левая

Заводской номер: 10001154 Количество на модель: 1
10001154
1
11

Номер детали на чертеже:

11

Пластина опорная

Заводской номер: 10002460 Количество на модель: 1
10002460
1
