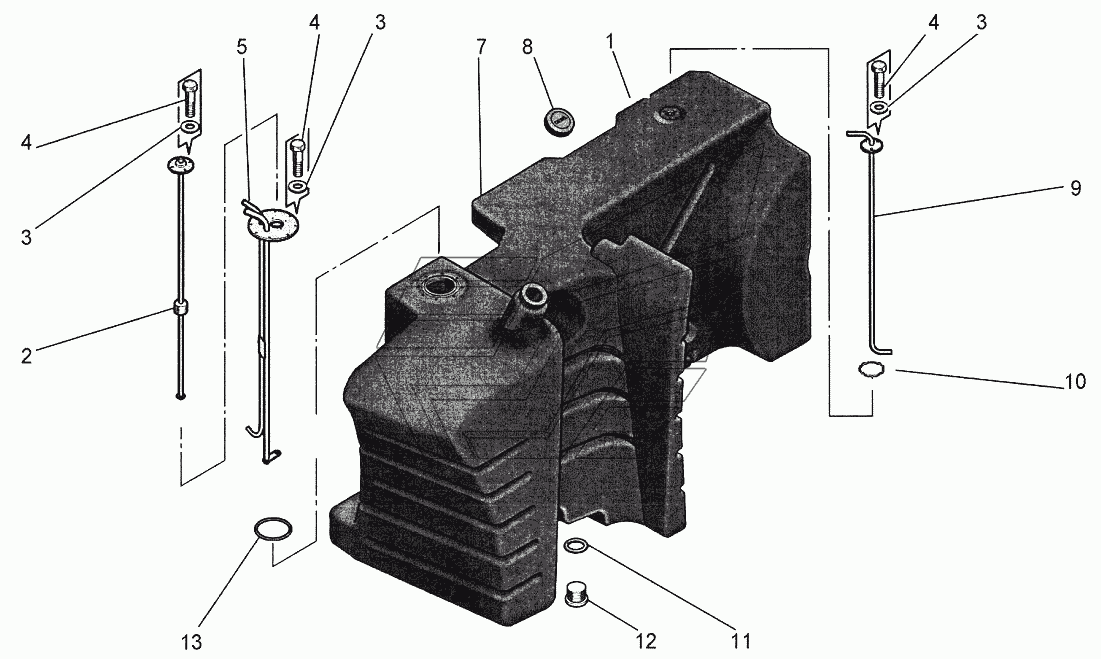

Топливный бак АТМ-5280. Каталог 2014г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
7
8
9
10
11
12
13
1

Номер детали на чертеже:

1

Бак топливный в сборе

Заводской номер: 10001247 Количество на модель: 1
10001247
1
2

Номер детали на чертеже:

2

Датчик уровня топлива

Заводской номер: 10001097 Количество на модель: 1
10001097
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10001509 Количество на модель: 15
10001509
15
4

Номер детали на чертеже:

4

Болт

Заводской номер: 10002285 Количество на модель: 15
10002285
15
5

Номер детали на чертеже:

5

Фланец с трубками

Заводской номер: 10002271 Количество на модель: 1
10002271
1
7

Номер детали на чертеже:

7

Бак

Заводской номер: 10003834 Количество на модель: 1
10003834
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 10003835 Количество на модель: 1
10003835
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: 10002270 Количество на модель: 1
10002270
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 10002304 Количество на модель: 1
10002304
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 10003841 Количество на модель: 1
10003841
1
12

Номер детали на чертеже:

12

Пробка

Заводской номер: 10003840 Количество на модель: 1
10003840
1
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 10002305 Количество на модель: 1
10002305
1
