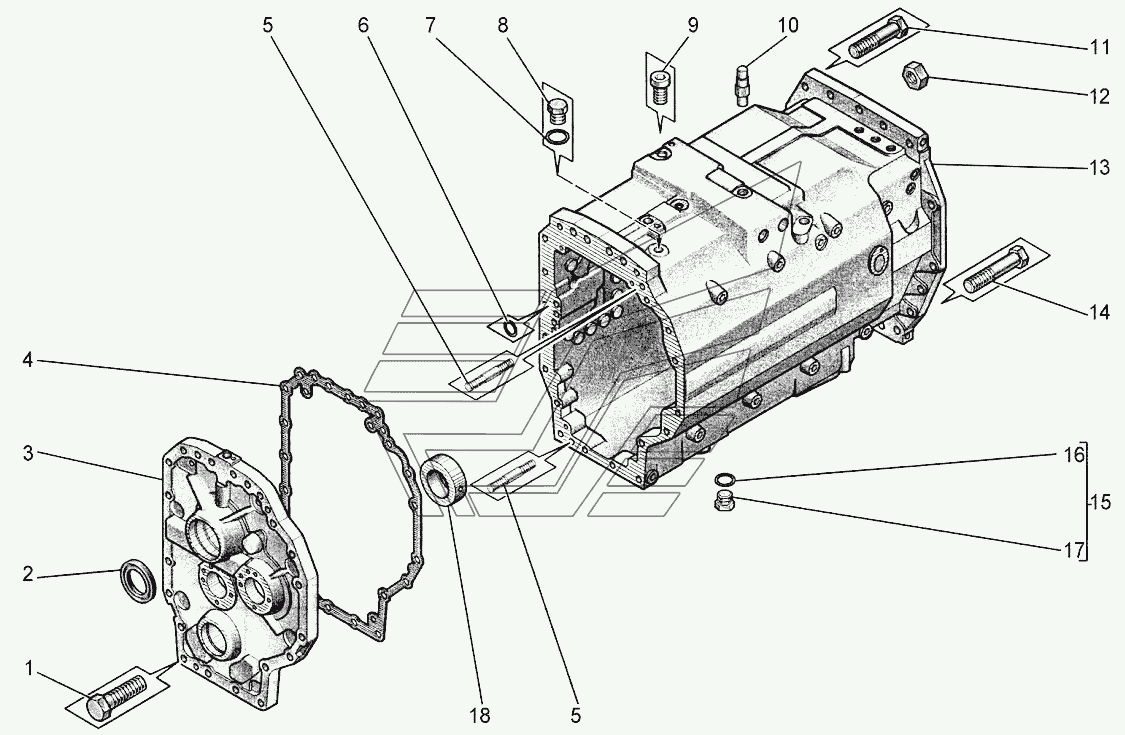

Корпус коробки передач АТМ-5280. Каталог 2014г.

Установка гидромуфты АТМ-5280 Разъединительная муфта АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 90000008 Количество на модель: 4
90000008
4
2

Номер детали на чертеже:

2

Манжета

Заводской номер: 90000004 Количество на модель: 1
90000004
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 90000002 Количество на модель: 1
90000002
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 10005512 Количество на модель: 1
10005512
1
5

Номер детали на чертеже:

5

Шпилька

Заводской номер: 90000007 Количество на модель: 2
90000007
2
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 90000005 Количество на модель: 4
90000005
4
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 90000018 Количество на модель: 1
90000018
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 10008271 Количество на модель: 1
10008271
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 90000001 Количество на модель: 2
90000001
2
10

Номер детали на чертеже:

10

Толкатель

Заводской номер: 10004469 Количество на модель: 1
10004469
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 90000020 Количество на модель: 9
90000020
9
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 10008272 Количество на модель: 3
10008272
3
13

Номер детали на чертеже:

13

Корпус

Заводской номер: 90000000 Количество на модель: 1
90000000
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 90000019 Количество на модель: 5
90000019
5
15

Номер детали на чертеже:

15

Пробка

Заводской номер: АТM0903815 Количество на модель: 1
АТM0903815
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 90000011 Количество на модель: 1
90000011
1
17

Номер детали на чертеже:

17

Пробка

Заводской номер: 90000010 Количество на модель: 1
90000010
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 90000022 Количество на модель: 1
90000022
1
