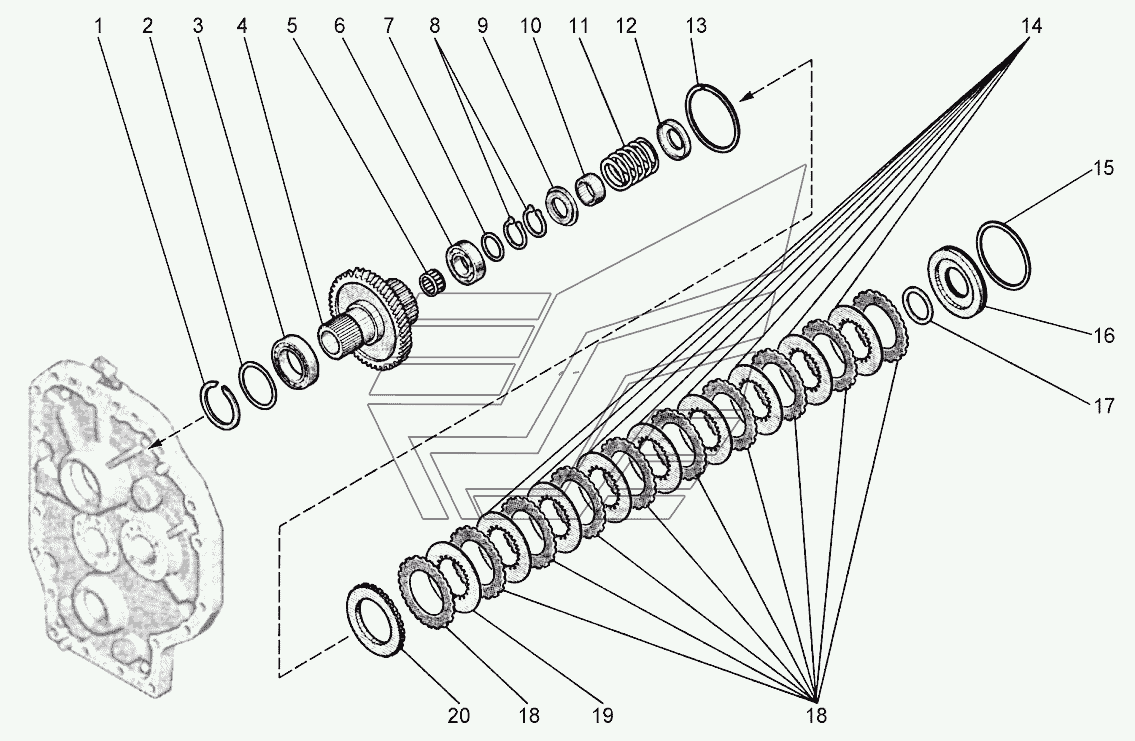

Разъединительная муфта АТМ-5280. Каталог 2014г.

Корпус коробки передач АТМ-5280 Разъединительная муфта АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо стопорное

Заводской номер: 90000239 Количество на модель: 1

90000239

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000236 Количество на модель: 1

90000236

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000235 Количество на модель: 1

90000235

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000234 Количество на модель: 1

90000234

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000218 Количество на модель: 1

90000218

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000219 Количество на модель: 1

90000219

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000220 Количество на модель: 1

90000220

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000221 Количество на модель: 1

90000221

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000222 Количество на модель: 1

90000222

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000223 Количество на модель: 1

90000223

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000237 Количество на модель: 1

90000237

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000238 Количество на модель: 1

90000238

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000224 Количество на модель: 1

90000224

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000232 Количество на модель: 1

90000232

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000233 Количество на модель: 1

90000233

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000231 Количество на модель: 1

90000231

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000230 Количество на модель: 1

90000230

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000229 Количество на модель: 1

90000229

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000228 Количество на модель: 1

90000228

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000227 Количество на модель: 1

90000227

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000226 Количество на модель: 1

90000226

1

2

Номер детали на чертеже:

2

Шайба регулировочная

Заводской номер: 90000225 Количество на модель: 1

90000225

1

3

Номер детали на чертеже:

3

Подшипник роликовый

Заводской номер: 90000216 Количество на модель: 1

90000216

1

4

Номер детали на чертеже:

4

Вал-шестерня

Заводской номер: 90000214 Количество на модель: 1

90000214

1

5

Номер детали на чертеже:

5

Подшипник игольчатый

Заводской номер: 90000215 Количество на модель: 1

90000215

1

6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 90000161 Количество на модель: 2

90000161

2

7

Номер детали на чертеже:

7

Шайба регулировочная

Заводской номер: 90000164 Количество на модель: 1

90000164

1

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 90000187 Количество на модель: 2

90000187

2

9

Номер детали на чертеже:

9

Шайба упорная

Заводской номер: 90000188 Количество на модель: 1

90000188

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 90000196 Количество на модель: 1

90000196

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: 90000195 Количество на модель: 1

90000195

1

12

Номер детали на чертеже:

12

Шайба упорная

Заводской номер: 90000194 Количество на модель: 1

90000194

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 90000206 Количество на модель: 1

90000206

1

14

Номер детали на чертеже:

14

Диск

Заводской номер: 90000252 Количество на модель: 8

90000252

8

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 90000193 Количество на модель: 1

90000193

1

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 90000191 Количество на модель: 1

90000191

1

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 90000192 Количество на модель: 1

90000192

1

18

Номер детали на чертеже:

18

Диск

Заводской номер: 90000199 Количество на модель: 10

90000199

10

19

Номер детали на чертеже:

19

Диск

Заводской номер: 90000202 Количество на модель: 1

90000202

1

19

Номер детали на чертеже:

19

Диск

Заводской номер: 90000203 Количество на модель: 1

90000203

1

20

Номер детали на чертеже:

20

Шайба упорная

Заводской номер: 90000205 Количество на модель: 1

90000205

1
