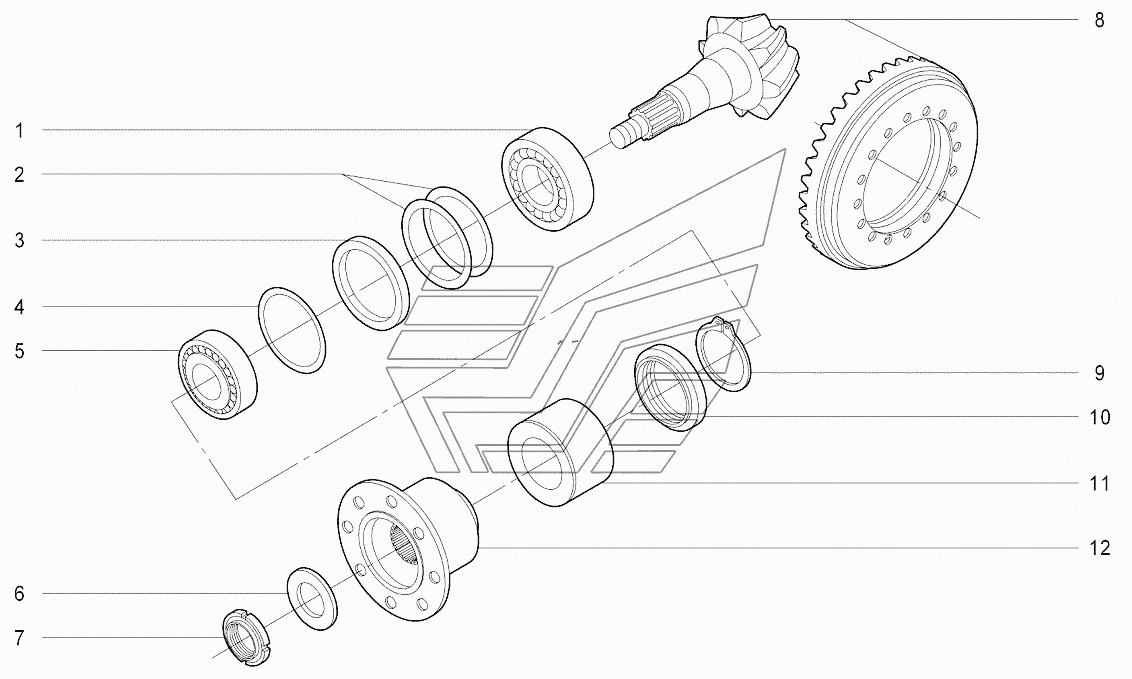

B305 Коническая передача АТМ-7360. Каталог 2014г.

B304 Суппорт АТМ-7360 B306 Дифференциал АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

2

2

3

4

5

6

7

8

9

10

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Подшипник

Заводской номер: 90004846 Количество на модель: 1

90004846

1

2

Номер детали на чертеже:

2

Прокладка регулировочная

Заводской номер: 90004843 Количество на модель: 4

90004843

4

2

Номер детали на чертеже:

2

Прокладка регулировочная

Заводской номер: 90004844 Количество на модель: 4

90004844

4

2

Номер детали на чертеже:

2

Прокладка регулировочная

Заводской номер: 90004845 Количество на модель: 2

90004845

2

3

Номер детали на чертеже:

3

Комплект прокладок

Заводской номер: 90004842 Количество на модель: 1

90004842

1

4

Номер детали на чертеже:

4

Кольцо уплотнительное

Заводской номер: 90004841 Количество на модель: 1

90004841

1

5

Номер детали на чертеже:

5

Подшипник

Заводской номер: 90004840 Количество на модель: 1

90004840

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 90004836 Количество на модель: 1

90004836

1

7

Номер детали на чертеже:

7

Гайка круглая

Заводской номер: 90004835 Количество на модель: 1

90004835

1

8

Номер детали на чертеже:

8

Главная пара

Заводской номер: 90004847 Количество на модель: 1

90004847

1

9

Номер детали на чертеже:

9

Кольцо упорное эксцентрическое

Заводской номер: 90004839 Количество на модель: 1

90004839

1

10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 90004838 Количество на модель: 1

90004838

1

12

Номер детали на чертеже:

12

Фланец

Заводской номер: 90004837 Количество на модель: 1

90004837

1
