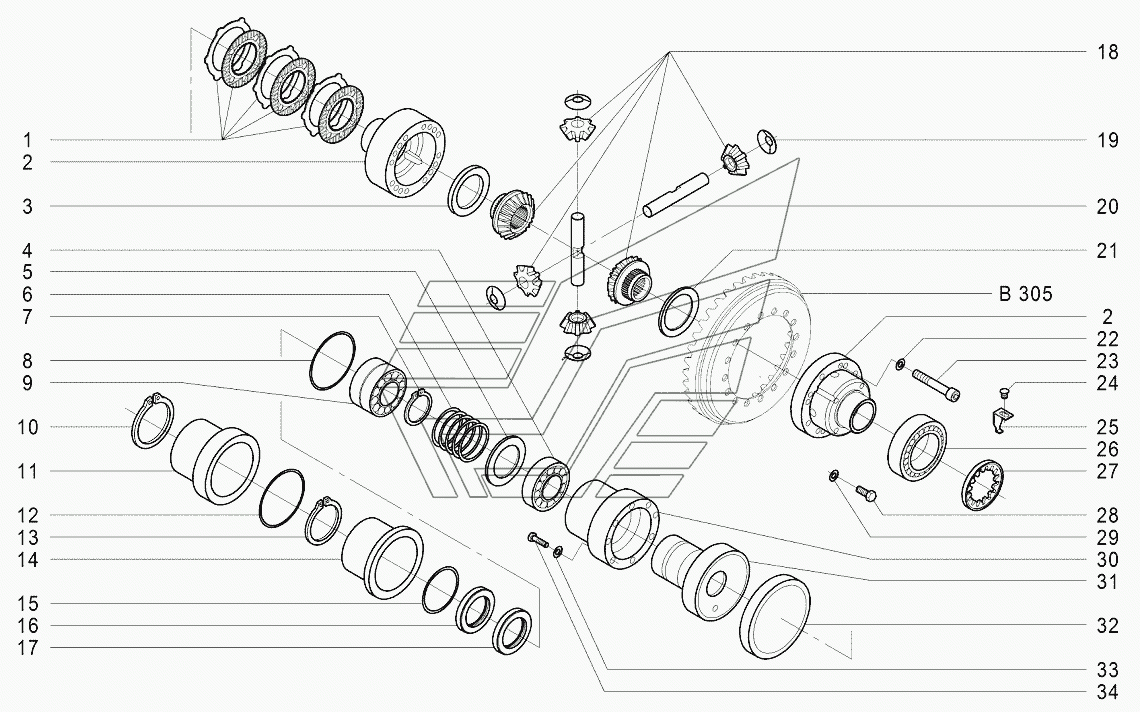

B306 Дифференциал АТМ-7360. Каталог 2014г.

B305 Коническая передача АТМ-7360 B307 Колесный редуктор АТМ-7360

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Диск сцепления

Заводской номер: 90004858 Количество на модель: 1

90004858

1

2

Номер детали на чертеже:

2

Корпус дифференциала

Заводской номер: 90004853 Количество на модель: 1

90004853

1

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 90004871 Количество на модель: 1

90004871

1

4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 90004864 Количество на модель: 1

90004864

1

5

Номер детали на чертеже:

5

Прокладка регулировочная

Заводской номер: 90004866 Количество на модель: 1

90004866

1

5

Номер детали на чертеже:

5

Прокладка регулировочная

Заводской номер: 90004867 Количество на модель: 1

90004867

1

5

Номер детали на чертеже:

5

Прокладка регулировочная

Заводской номер: 90004865 Количество на модель: 3

90004865

3

6

Номер детали на чертеже:

6

Пружина

Заводской номер: 90004868 Количество на модель: 1

90004868

1

7

Номер детали на чертеже:

7

Кольцо упорное эксцентрическое

Заводской номер: 90004869 Количество на модель: 1

90004869

1

8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: 90004872 Количество на модель: 1

90004872

1

9

Номер детали на чертеже:

9

Подшипник

Заводской номер: 90004870 Количество на модель: 1

90004870

1

10

Номер детали на чертеже:

10

Кольцо упорное эксцентрическое

Заводской номер: 90004833 Количество на модель: 1

90004833

1

11

Номер детали на чертеже:

11

Поршень

Заводской номер: 90004832 Количество на модель: 1

90004832

1

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 90004831 Количество на модель: 1

90004831

1

13

Номер детали на чертеже:

13

Кольцо упорное эксцентрическое

Заводской номер: 90004830 Количество на модель: 1

90004830

1

14

Номер детали на чертеже:

14

Втулка

Заводской номер: 90004829 Количество на модель: 1

90004829

1

15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 90004828 Количество на модель: 1

90004828

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 90004827 Количество на модель: 1

90004827

1

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 90004826 Количество на модель: 1

90004826

1

18

Номер детали на чертеже:

18

Колесо зубчатое

Заводской номер: 90004855 Количество на модель: 1

90004855

1

19

Номер детали на чертеже:

19

Шайба упорная

Заводской номер: 90004856 Количество на модель: 4

90004856

4

20

Номер детали на чертеже:

20

Ось

Заводской номер: 90004857 Количество на модель: 2

90004857

2

21

Номер детали на чертеже:

21

Шайба

Заводской номер: 90004854 Количество на модель: 1

90004854

1

22

Номер детали на чертеже:

22

Шайба пружинная

Заводской номер: 90004852 Количество на модель: 12

90004852

12

23

Номер детали на чертеже:

23

Болт

Заводской номер: 90004851 Количество на модель: 12

90004851

12

24

Номер детали на чертеже:

24

Болт

Заводской номер: 90004823 Количество на модель: 1

90004823

1

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 90004824 Количество на модель: 1

90004824

1

26

Номер детали на чертеже:

26

Подшипник

Заводской номер: 90004850 Количество на модель: 1

90004850

1

27

Номер детали на чертеже:

27

Гайка круглая

Заводской номер: 90004822 Количество на модель: 1

90004822

1

28

Номер детали на чертеже:

28

Болт с шестигранной головкой

Заводской номер: 90004849 Количество на модель: 18

90004849

18

29

Номер детали на чертеже:

29

Шайба пружинная

Заводской номер: 90004848 Количество на модель: 18

90004848

18

30

Номер детали на чертеже:

30

Крышка

Заводской номер: 90004861 Количество на модель: 1

90004861

1

31

Номер детали на чертеже:

31

Фланец

Заводской номер: 90004860 Количество на модель: 1

90004860

1

32

Номер детали на чертеже:

32

Втулка

Заводской номер: 90004859 Количество на модель: 1

90004859

1

33

Номер детали на чертеже:

33

Шайба

Заводской номер: 90004862 Количество на модель: 18

90004862

18

34

Номер детали на чертеже:

34

Болт

Заводской номер: 90004863 Количество на модель: 18

90004863

18
