Установка трубопроводов управления моста ведущих колес КЗК 0119800 КЗС-7. Каталог 2010г.

Тяга КЗК 0119410 КЗС-7 Установка тросов управления двигателем КЗК 0119850А КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

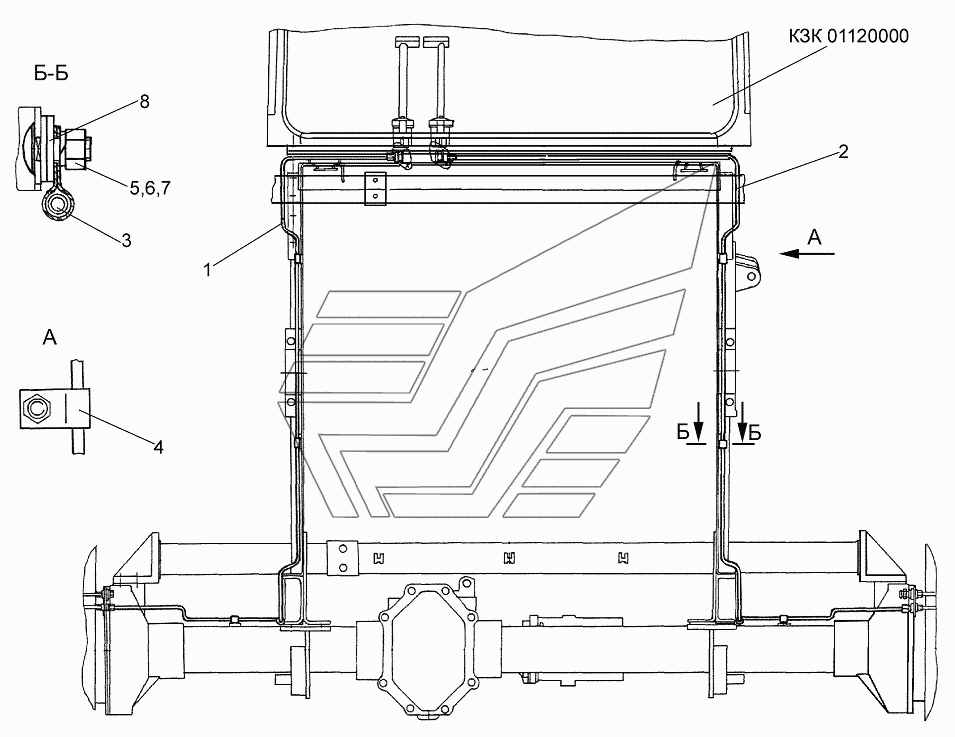

Установка трубопроводов управления моста ведущих колес

Заводской номер: КЗК0119800 Количество на модель: 1
КЗК0119800
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК0119810 Количество на модель: 1
КЗК0119810
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: КЗК0119820 Количество на модель: 1
КЗК0119820
1
3

Номер детали на чертеже:

3

Скоба

Заводской номер: УЭС0300427 Количество на модель: 7
УЭС0300427
7
4

Номер детали на чертеже:

4

Скоба

Заводской номер: УЭС0300427-01 Количество на модель: 7
УЭС0300427-01
7
5

Номер детали на чертеже:

5

Болт М8-6ех20-7802

Заводской номер: БолтМ8-6ех20-7802 Количество на модель: 8
БолтМ8-6ех20-7802
8
6

Номер детали на чертеже:

6

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 8
ГайкаМ8-6G-5915
8
7

Номер детали на чертеже:

7

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 8
Шайба8Т.65Г-6402
8
8

Номер детали на чертеже:

8

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 16
ШайбаС.12.01-11371
16
