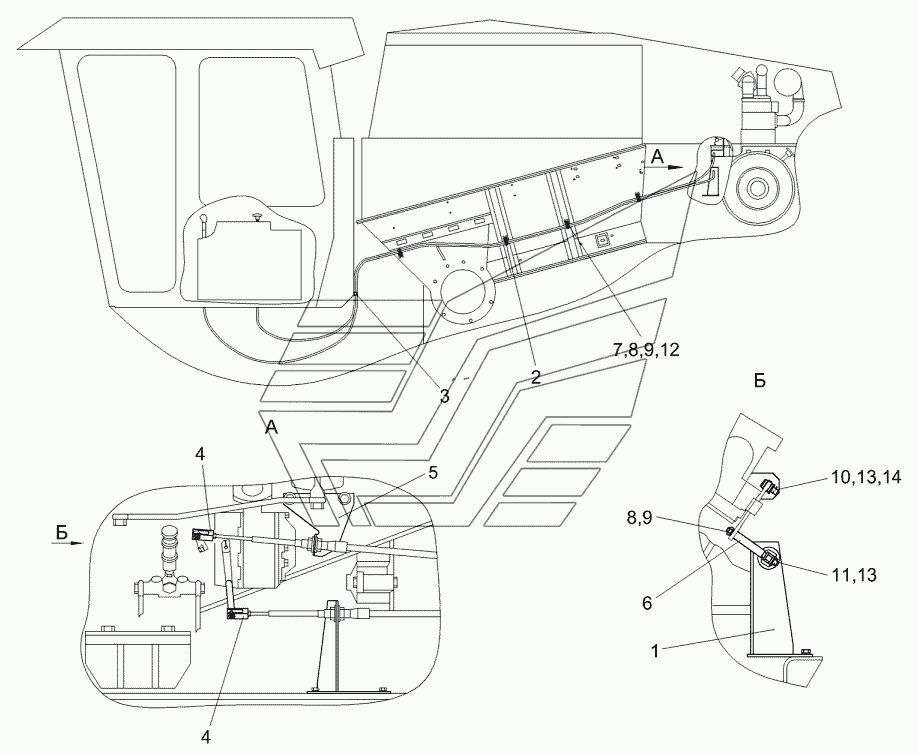

Установка тросов управления двигателем КЗК 0119850А КЗС-7. Каталог 2010г.

Установка трубопроводов управления моста ведущих колес КЗК 0119800 КЗС-7 Соломоизмельчитель КЗК 0290000Б (лист 1) КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка тросов управления двигателем

Заводской номер: КЗК0119850А Количество на модель: 1
КЗК0119850А
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК0119960А Количество на модель: 1
КЗК0119960А
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-03 Количество на модель: 4
КЗР0700800-03
4
3

Номер детали на чертеже:

3

Скоба

Заводской номер: КЗК0119463 Количество на модель: 1
КЗК0119463
1
4

Номер детали на чертеже:

4

Вилка

Заводской номер: КИЛ0144611 Количество на модель: 2
КИЛ0144611
2
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: УЭС-4-0300404А Количество на модель: 1
УЭС-4-0300404А
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: УЭС-4-0300605 Количество на модель: 1
УЭС-4-0300605
1
7

Номер детали на чертеже:

7

Болт М8-6ех20-7802

Заводской номер: БолтМ8-6ех20-7802 Количество на модель: 4
БолтМ8-6ех20-7802
4
8

Номер детали на чертеже:

8

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 5
ГайкаМ8-6G-5915
5
9

Номер детали на чертеже:

9

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 5
Шайба8Т.65Г-6402
5
10

Номер детали на чертеже:

10

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 1
ШайбаС.6.01-11371
1
11

Номер детали на чертеже:

11

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 1
ШайбаС.8.01-11371
1
12

Номер детали на чертеже:

12

Шайба С12.01-11371

Заводской номер: ШайбаС12.01-11371 Количество на модель: 1
ШайбаС12.01-11371
1
13

Номер детали на чертеже:

13

Шплинт 1,6х12-397

Заводской номер: Шплинт1,6х12-397 Количество на модель: 2
Шплинт1,6х12-397
2
14

Номер детали на чертеже:

14

Ось 6-8 Ьх12х25-9650

Заводской номер: Ось6-8Ьх12х25-9650 Количество на модель: 1
Ось6-8Ьх12х25-9650
1
