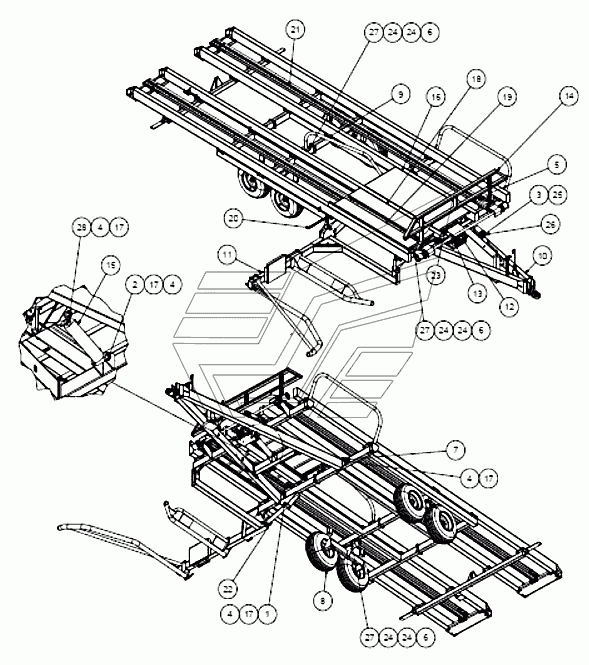

Чертеж сборки тележки – 815604 ТПР-10. Каталог 2010г.

Чертеж сборки пульта управления - 120024 ТПР-10 Чертеж сборки рамы тележки – 815621 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штифт 1.25 диаметр x 6.75 длина

Заводской номер: 112954 Количество на модель: 1
112954
1
2

Номер детали на чертеже:

2

Штифт 1.25 диаметр x 7.13 длина

Заводской номер: 113698 Количество на модель: 1
113698
1
3

Номер детали на чертеже:

3

5/16x1 Болт

Заводской номер: 812026 Количество на модель: 4
812026
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 812363 Количество на модель: 5
812363
5
5

Номер детали на чертеже:

5

С2080Н КОННЕКТОР LINK HD

Заводской номер: 813643 Количество на модель: 4
813643
4
6

Номер детали на чертеже:

6

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 56
813663
56
7

Номер детали на чертеже:

7

Штифт 1.25 диаметр x 3.75 длина

Заводской номер: 815379 Количество на модель: 2
815379
2
8

Номер детали на чертеже:

8

Узел из сдвоенных мостов

Заводской номер: 815685 Количество на модель: 2
815685
2
9

Номер детали на чертеже:

9

Дивертор рулона

Заводской номер: 815689 Количество на модель: 1
815689
1
10

Номер детали на чертеже:

10

Узел прицепного устройства

Заводской номер: 815699 Количество на модель: 1
815699
1
11

Номер детали на чертеже:

11

Узел поднимающей руки, правый

Заводской номер: 815709 Количество на модель: 1
815709
1
12

Номер детали на чертеже:

12

Узел трубопровода

Заводской номер: 815736 Количество на модель: 1
815736
1
13

Номер детали на чертеже:

13

Крышка гидропоровода

Заводской номер: 815739 Количество на модель: 1
815739
1
14

Номер детали на чертеже:

14

Узел толкателя

Заводской номер: 815770 Количество на модель: 1
815770
1
15

Номер детали на чертеже:

15

Цилиндр 4.0 x 12.0

Заводской номер: 815803 Количество на модель: 1
815803
1
16

Номер детали на чертеже:

16

Сварная платформа

Заводской номер: 815805 Количество на модель: 1
815805
1
17

Номер детали на чертеже:

17

ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL

Заводской номер: 81581 Количество на модель: 5
81581
5
18

Номер детали на чертеже:

18

Сварная платформа

Заводской номер: 815812 Количество на модель: 1
815812
1
19

Номер детали на чертеже:

19

Сварная платформа

Заводской номер: 815817 Количество на модель: 1
815817
1
20

Номер детали на чертеже:

20

Сварная цепочка безопасности

Заводской номер: 815829 Количество на модель: 1
815829
1
21

Номер детали на чертеже:

21

Цепь, длина с дюймах 624

Заводской номер: 815837 Количество на модель: 2
815837
2
22

Номер детали на чертеже:

22

Цилиндр 3.0 x 16.0 Inl с фитингами

Заводской номер: 815839 Количество на модель: 1
815839
1
23

Номер детали на чертеже:

23

U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L

Заводской номер: 815857 Количество на модель: 2
815857
2
24

Номер детали на чертеже:

24

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 112
84048
112
25

Номер детали на чертеже:

25

ШЕСТИГР. ГАЙКА 0.313 NC GRB PL

Заводской номер: 84541 Количество на модель: 4
84541
4
26

Номер детали на чертеже:

26

Держатель

Заводской номер: 909277 Количество на модель: 1
909277
1
27

Номер детали на чертеже:

27

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 56
967274
56
28

Номер детали на чертеже:

28

ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR

Заводской номер: Е2445-00 Количество на модель: 1
Е2445-00
1
